通讯设备用方形基座连接接头结构

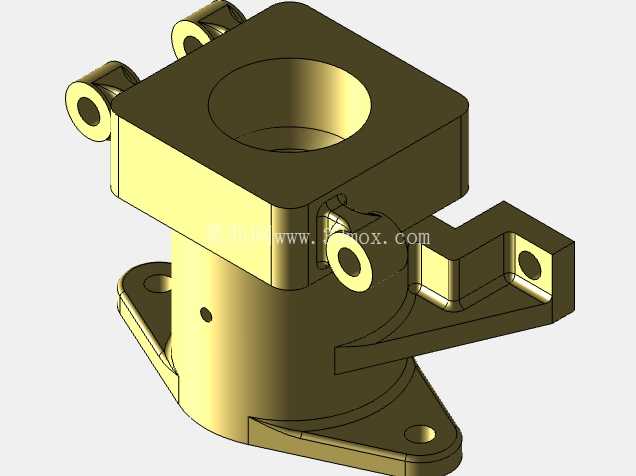

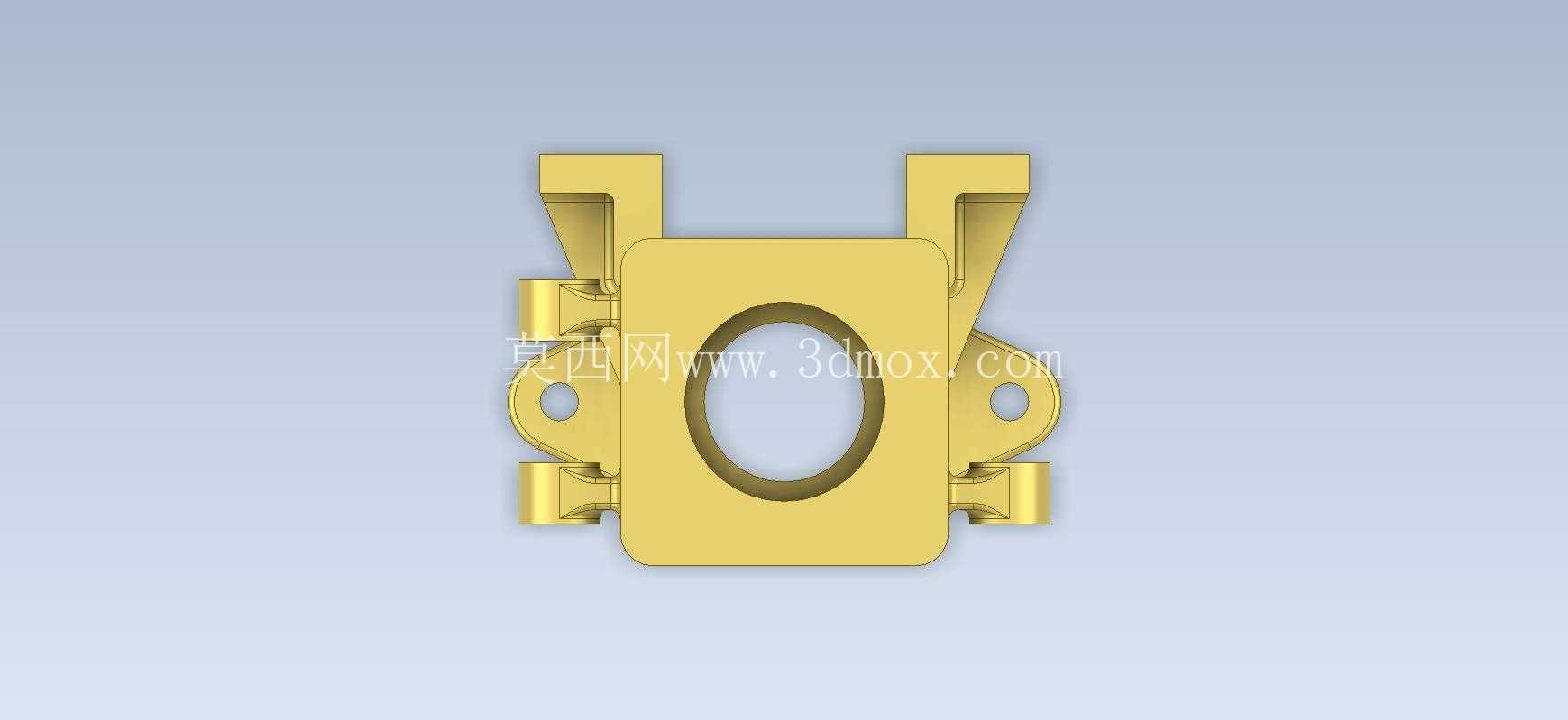

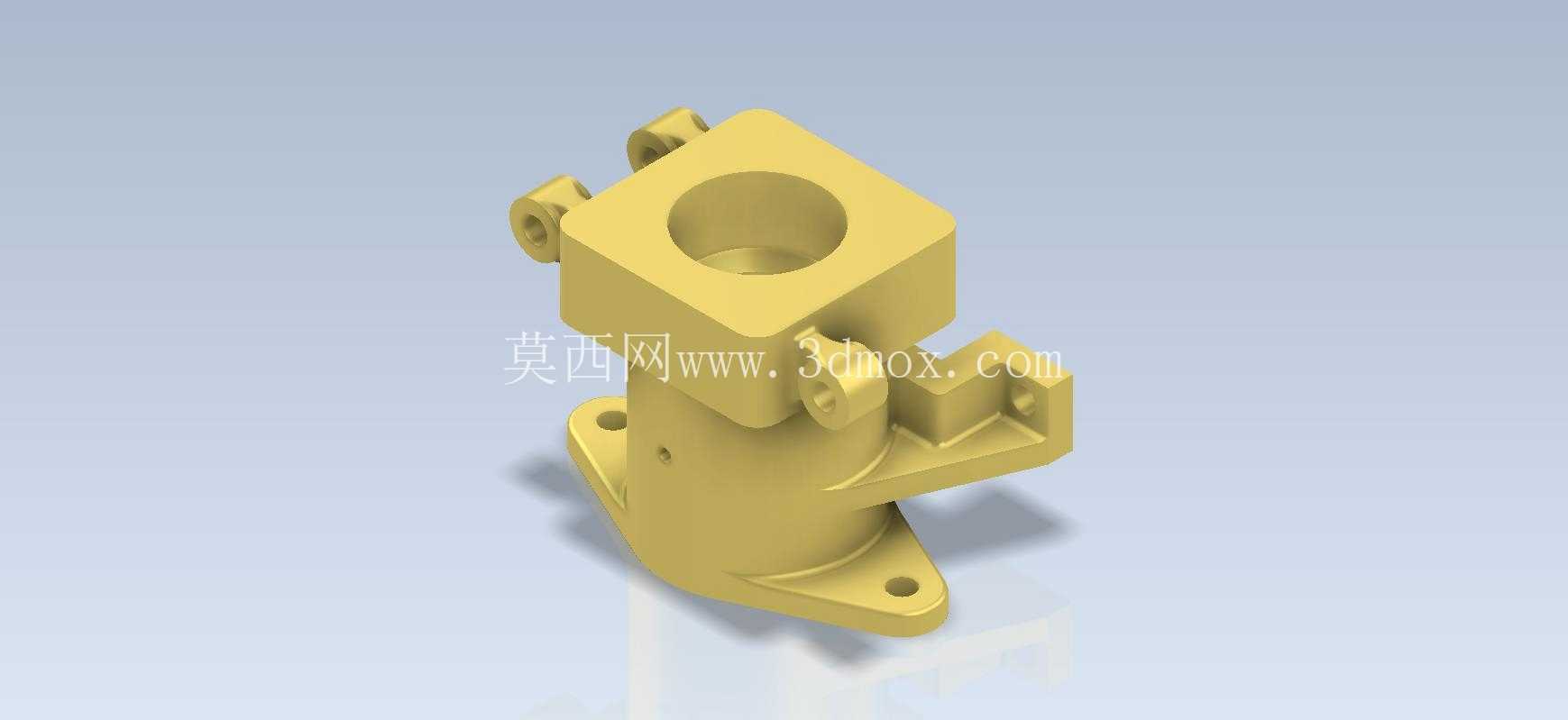

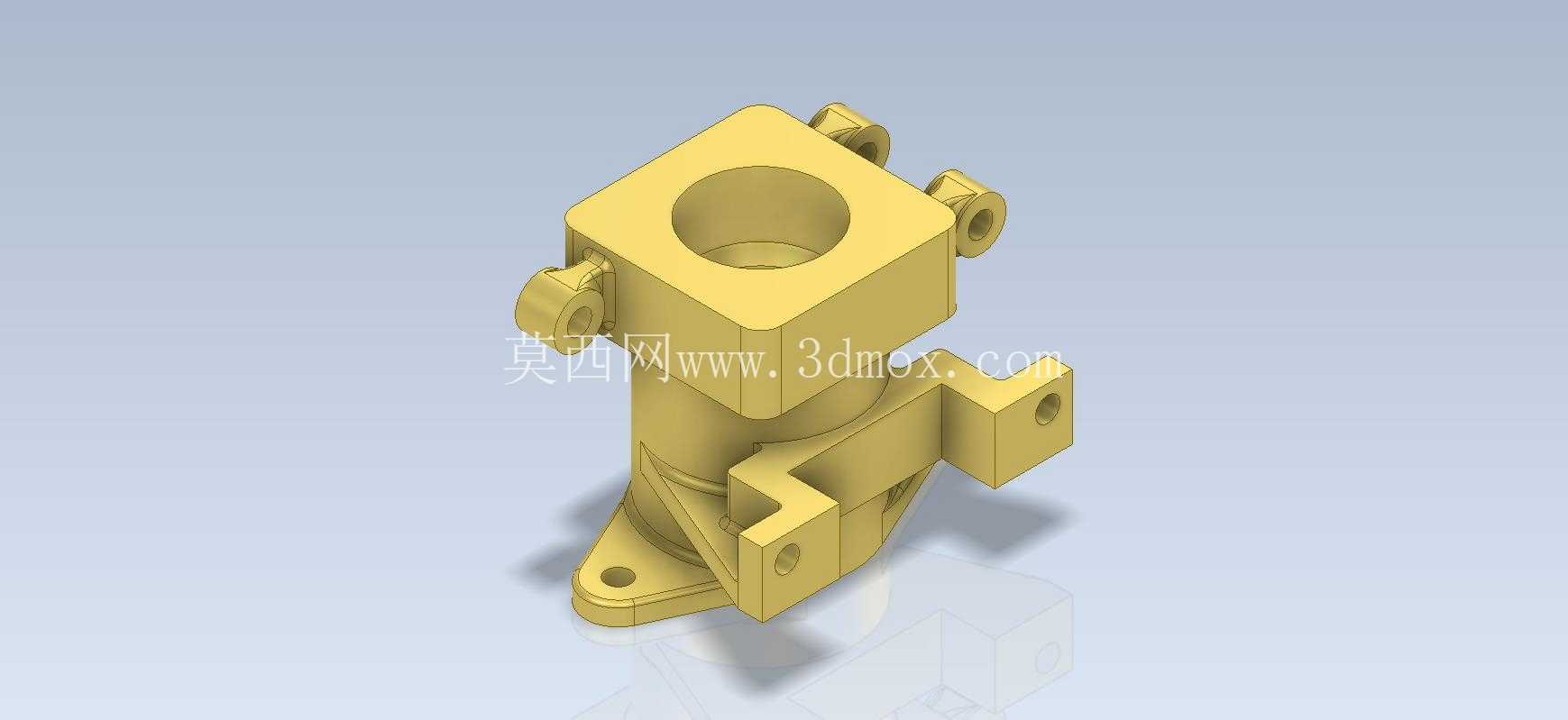

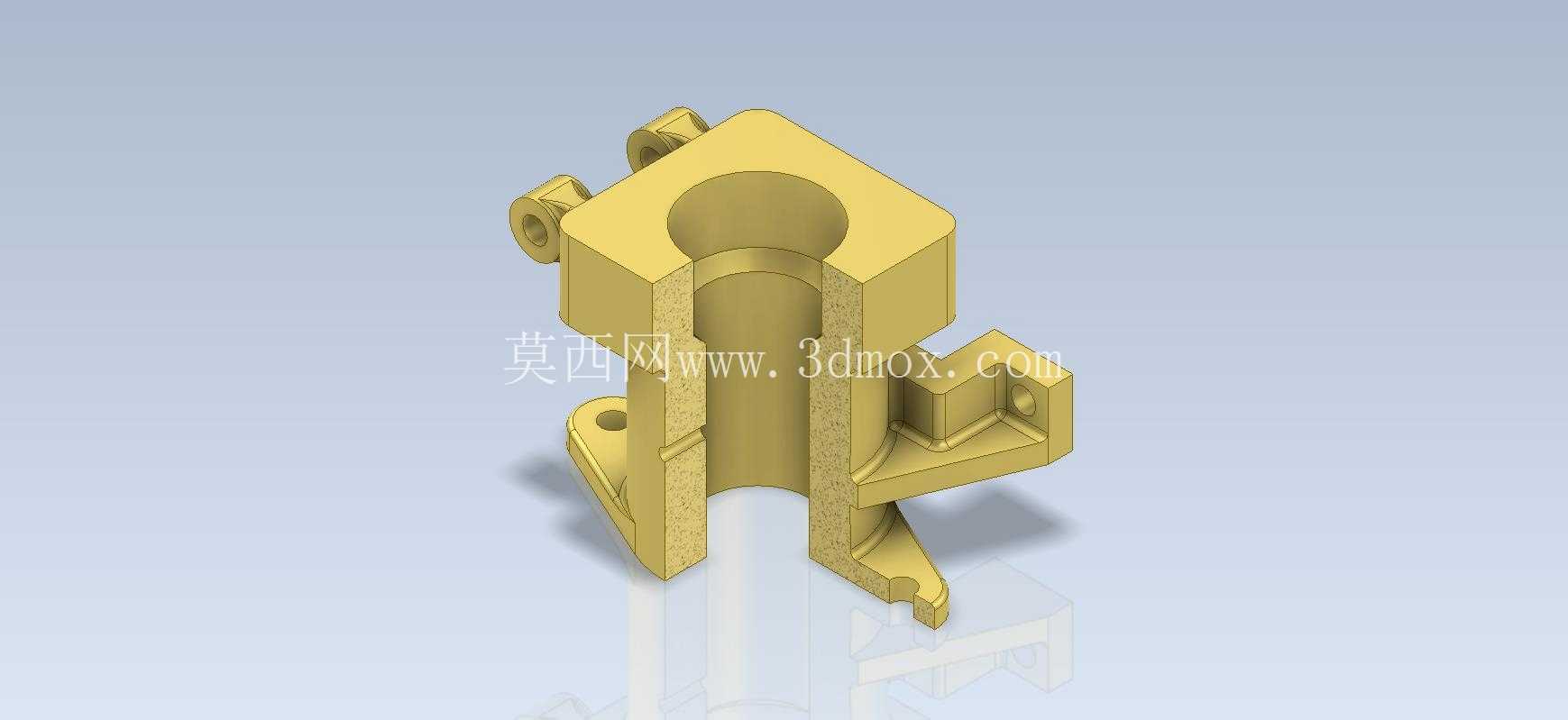

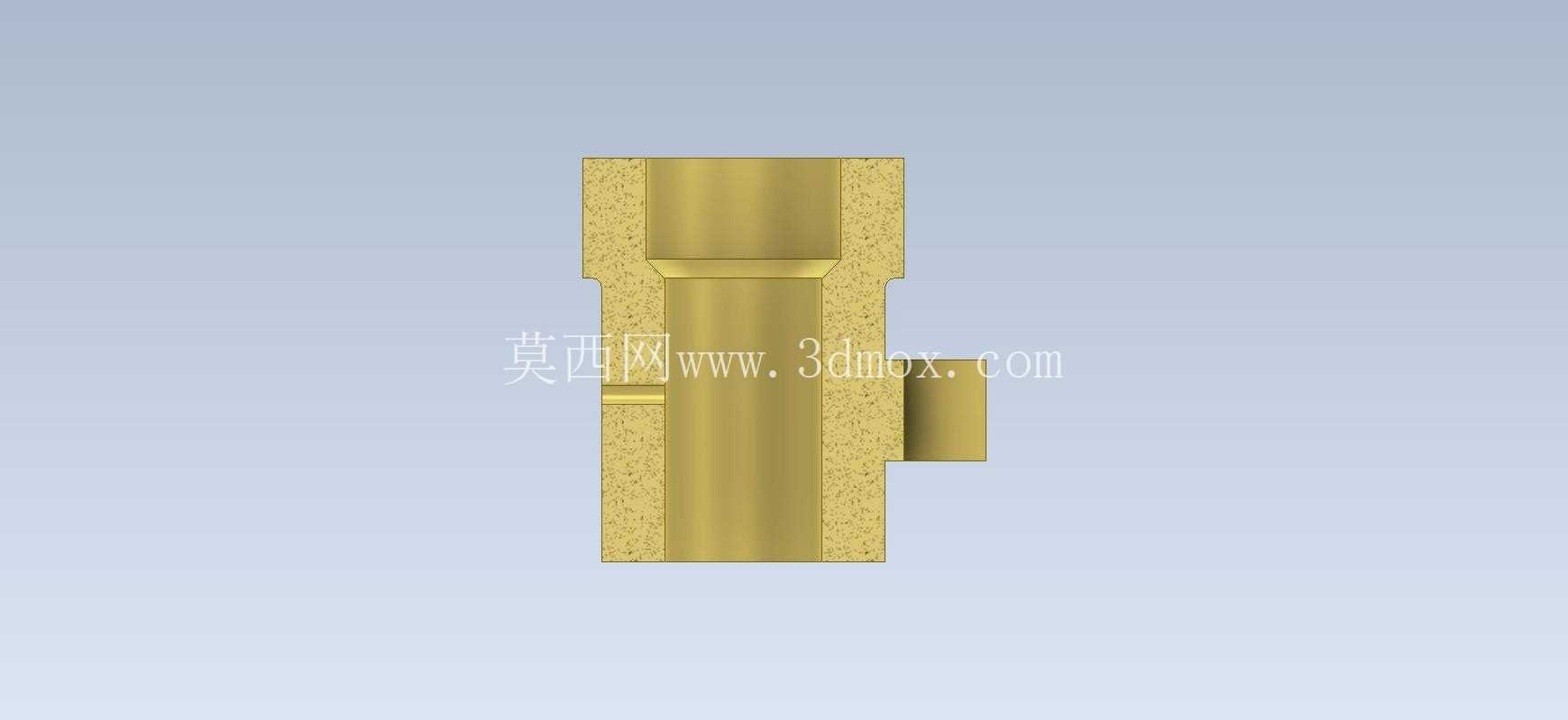

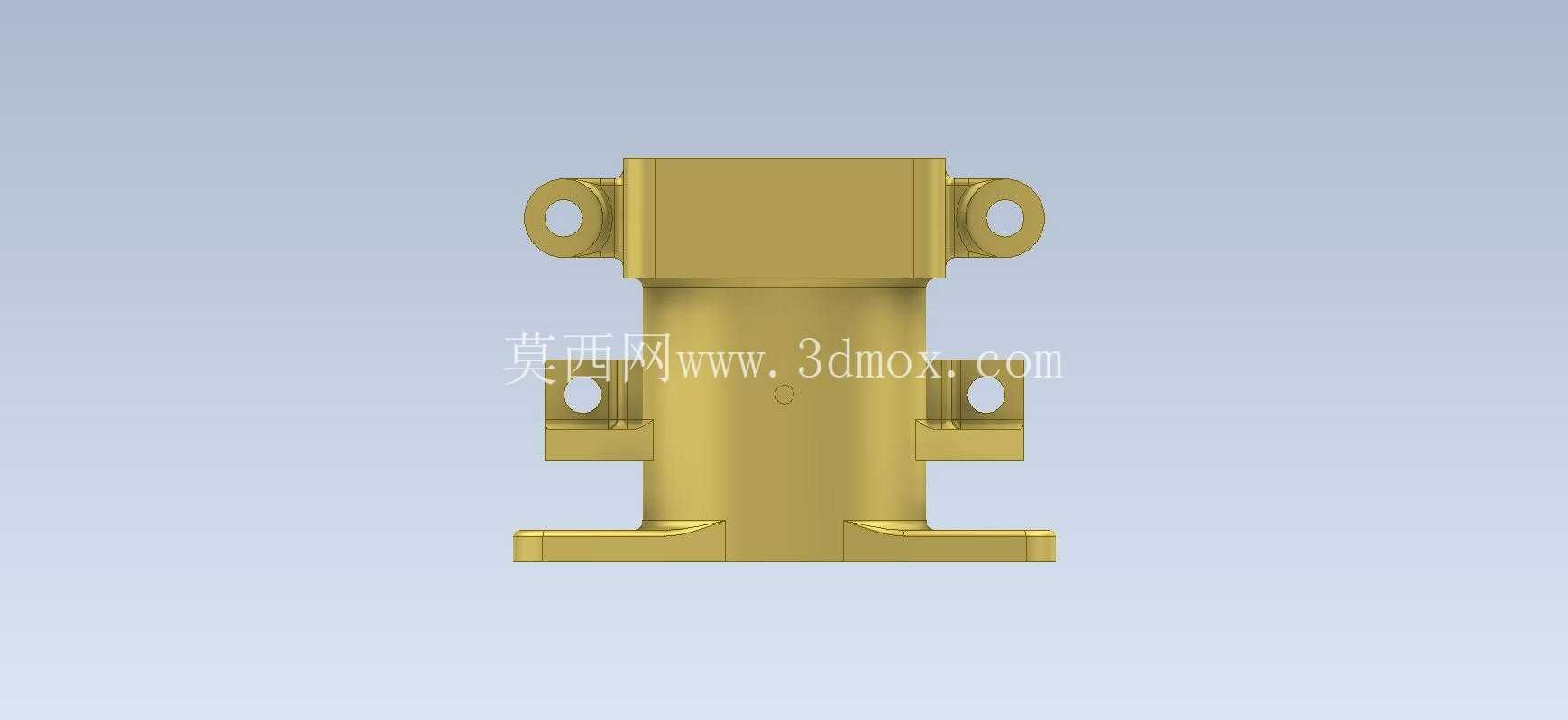

　　该连接接头主要应用于通讯传输设备的气路、液路或信号通路转接场景，常见于基站射频单元、户外通讯机柜内部的管线接驳位置，承担不同走向管路的对接固定、通路密封以及支撑定位作用，可在户外复杂温湿度环境下长期保持连接稳定性，避免管线松脱、介质泄漏等问题。从结构设计来看，主体采用上部方形腔体、下部锥形过渡加安装底座的构型，上部方形腔体的中心设置轴向通孔，作为介质或信号的主传输通道，方形结构的四个侧面分别预留了不同规格的侧接凸台，每个凸台均带有同轴安装孔，可适配不同管径的侧向管路接入，满足多通路汇接或分流的使用需求，相比圆柱形接头，方形外壁在安装时可提供更好的扳手夹持面，方便现场施工时施加拧紧力矩，不会出现打滑损伤外表面的问题。

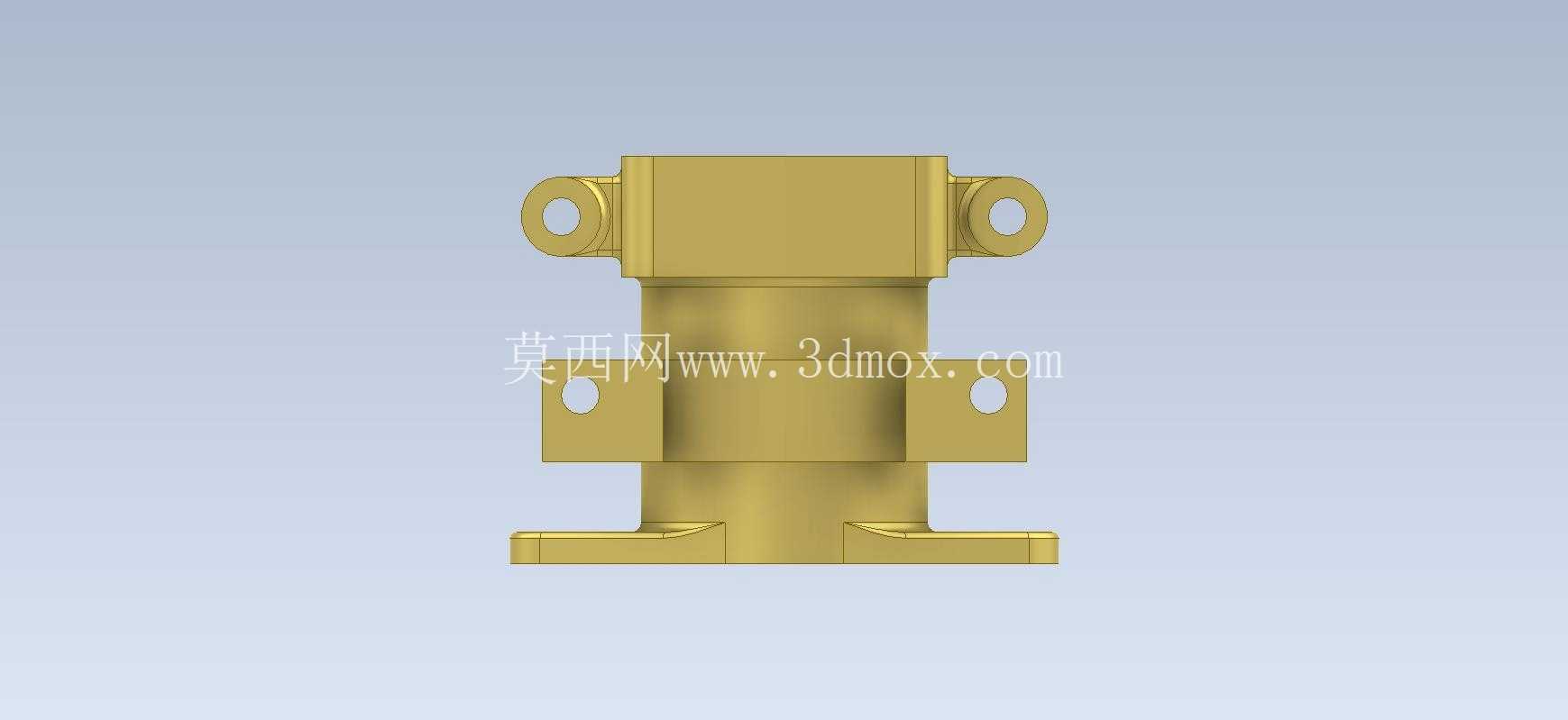

　　下部的锥形过渡段做了等壁厚渐变设计，既能够降低上部腔体与下部底座连接处的应力集中系数，在承受管路侧向拉扯力时避免应力断裂，也能减少铸造或机加工过程中的材料堆积，降低零件整体重量。底部的安装法兰采用带两个对称安装孔的平板结构，安装孔的位置度公差控制在0.1mm以内，可直接通过螺栓固定在设备的安装面板上，法兰与设备接触面预留了0.2mm的密封槽安装位，可适配O型密封圈实现端面静密封，防护等级可达到IP65级别，满足户外通讯设备的防雨防尘要求。侧方伸出的悬臂式安装凸耳带有独立的固定孔，可在主底座安装完成后，对接入的侧向管路提供二次支撑，避免管路重量全部作用在接头侧孔位置，长期使用后出现接口变形泄漏的问题。

　　建模过程中优先采用了参数化草图驱动的设计思路，先绘制上部方形腔体的中心截面轮廓，通过拉伸命令生成主体基础结构，再对各侧接凸台进行单独草图绘制与拉伸切除，保证每个侧孔的同轴度满足装配要求；下部锥形段采用放样特征生成，严格控制过渡段的壁厚均匀性，避免后续注塑或铸造成型时出现缩孔缺陷；底部安装法兰与侧凸耳的安装孔均采用异形孔向导命令生成，保证孔口倒角、螺纹深度（若为螺纹连接版本）的参数符合通用机械安装标准。

　　从安装边界尺寸来看，上部方形腔体的对边宽度适配常用的24mm开口扳手操作空间，侧接凸台的中心高度距离底部安装面的尺寸符合通讯设备内部管线排布的通用间距要求，不会与周边其他元器件产生安装干涉；底部两个安装孔的中心距与行业内通用的接头安装孔位兼容，可直接替换同类型的老旧接头，无需对设备安装面板进行二次加工。该接头的通路内壁做了圆角过渡处理，可减少介质传输过程中的流阻损失，若用于气路连接可降低气压损耗，若用于信号线缆穿接可避免线缆外皮被尖锐棱边划伤。整体结构没有冗余的设计特征，所有外部凸台、孔位均具备实际装配功能，在满足多通路连接需求的同时，尽可能压缩了零件的整体占用空间，适配通讯设备内部紧凑的安装环境。
