组合式异型机械连接基座结构设计

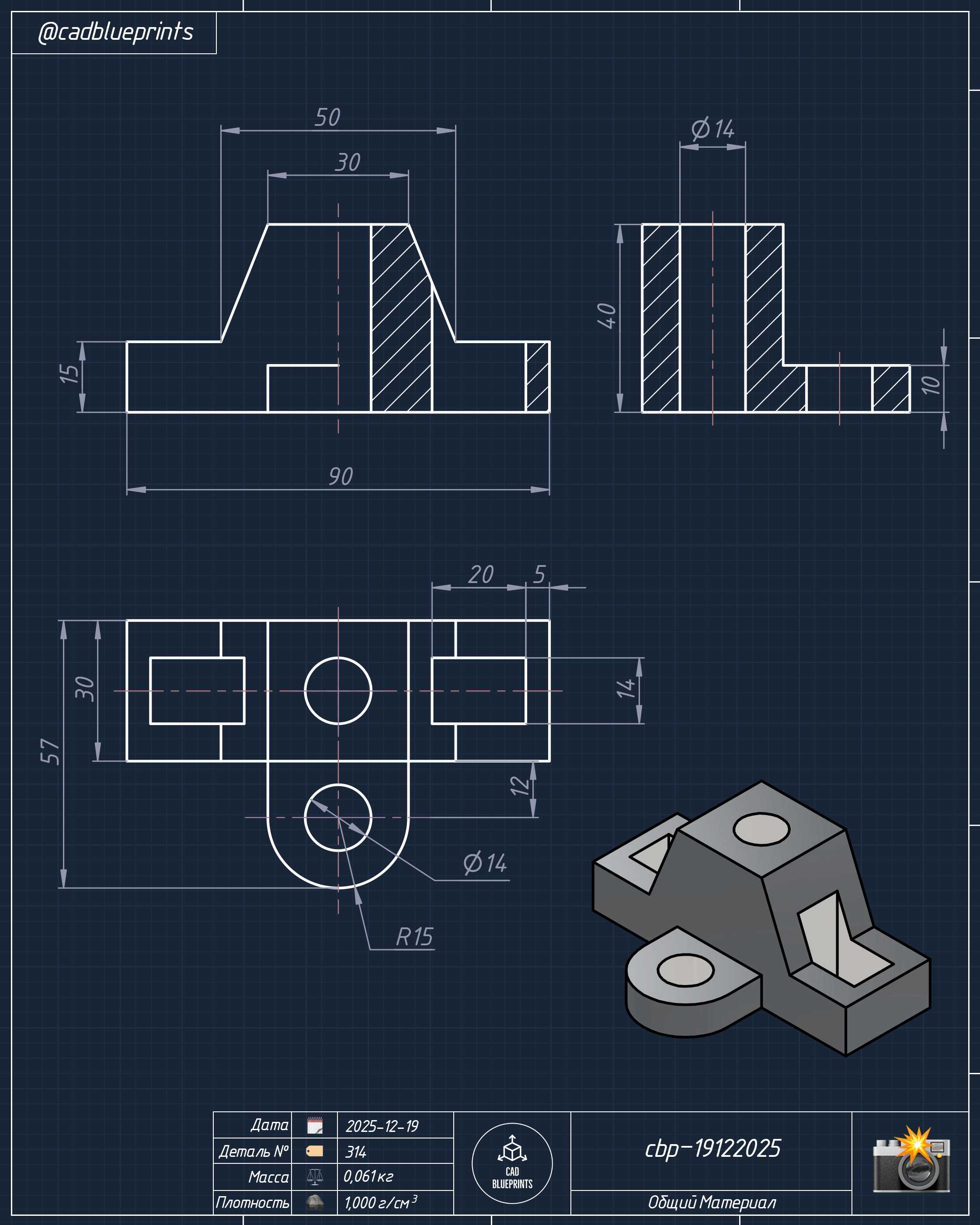

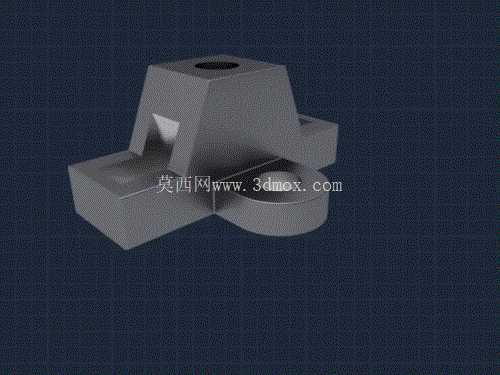

　　这款组合式异型连接基座，是面向工业设备内部多部件衔接场景开发的结构件，日常应用多集中在小型自动化设备的工位衔接、检测工装的载台固定、教学实训台的模块拼接这类需要兼顾多向定位与承载的场景中。不同于常规的方形或圆形标准安装座，该零件采用多几何体融合的构型，主体为上窄下宽的梯台结构，梯台正面开设三角型减重与避让槽，既可以在安装时为相邻部件的凸起结构预留避让空间，也能在不降低整体结构强度的前提下减少零件自重，降低材料消耗。梯台顶面居中开设贯通安装孔，可直接穿装锁紧螺栓实现上部功能模块的竖向固定，孔口做了倒角处理，既方便螺栓导入，也能消除安装时的应力集中风险，避免长期受载后孔口出现裂纹。梯台左侧延伸出带内凹定位槽的方形凸台，槽面做了平面度公差控制，可直接卡装配套的定位块，实现相邻部件的快速对位，不需要额外加装定位销就能保证横向装配精度，适合需要频繁拆装更换模块的工装场景。梯台右侧衔接半圆柱型凸台，凸台顶面与左侧方形凸台顶面保持同一水平高度，可作为辅助支撑面承托横向布置的板类零件，半圆柱的圆弧面可适配配套的弧形压块，实现圆柱型杆件类零件的侧向夹紧固定，让单个基座同时具备方形部件与圆形部件的安装能力，减少设备内部需要的安装座种类，降低装配时的零件管理成本。

　　从设计思路来看，该零件没有采用复杂的曲面造型，所有特征均为拉伸、切除、倒角这类常规机械加工可实现的结构，不管是采用CNC铣削加工金属坯料，还是采用注塑工艺生产工程塑料材质的成品，都能快速完成加工，不需要定制特殊刀具，生产适配性较强。在尺寸边界控制上，零件的整体外轮廓没有超出常规小型安装座的安装范围，底部为完整的平面，可直接贴合设备安装基板表面，不需要额外加工适配底座，底部平面的粗糙度控制在适合涂胶或锁紧固定的区间，既可以采用螺栓从底部穿装固定，也可以采用工业结构胶直接粘接固定，适配不同的安装工况。零件的各安装面之间做了垂直度公差约束，保证上部安装的模块与底部安装面保持垂直，避免安装后出现偏载导致的部件磨损加快问题。

　　三角型避让槽的位置经过受力校核，开设位置避开了主体的主要受力路径，不会因为开槽导致梯台主体的承载能力下降，槽的边缘做了小圆角过渡，避免加工或装配时锐边划伤操作人员。右侧半圆柱凸台的圆弧半径与常见的小型杆件直径形成适配关系，压块锁紧后不会出现杆件转动或窜动的问题，适合固定传感器安装杆、小型气管支架这类轻型附属部件。左侧方形凸台的内凹槽深度经过优化，既可以保证定位块卡入后不会脱出，也不会因为槽深过大导致凸台结构强度不足，槽的侧壁做了拔模斜度处理，如果采用注塑工艺生产可以顺利脱模，如果采用铣削加工也能减少刀具的进给阻力。

　　顶面的贯通安装孔深度贯穿整个梯台主体，锁紧螺栓可以直接从顶面穿入到底部安装板的螺纹孔中，锁紧力可以均匀传递到整个基座主体，不会出现局部受力过大导致的零件变形。在实际装配场景中，这类基座常用来在狭小的设备内部空间里同时固定多个不同类型的小型部件，比如在自动化检测工位上，可同时固定光电传感器安装支架、待检测工件的定位挡块、小型气管的走线固定座，原本需要三个独立安装座才能实现的功能，单个该型基座就能完成，既节省了设备内部的安装空间，也减少了安装时的钻孔、对位工作量，提升装配效率。零件的所有棱边除了功能需要的锐边外，都做了微小的倒角处理，去除加工产生的毛刺，避免装配过程中割伤操作人员，也不会在安装时刮伤相邻部件的表面涂层。从受力特性来看，梯台型的主体结构让上部载荷可以沿着梯台的斜面均匀分散到底部整个安装平面，不会出现应力集中在某一个固定点的情况，长期受载也不会出现基座变形的问题，适合在有轻微振动的设备工位上使用，不需要频繁检查锁紧状态。
