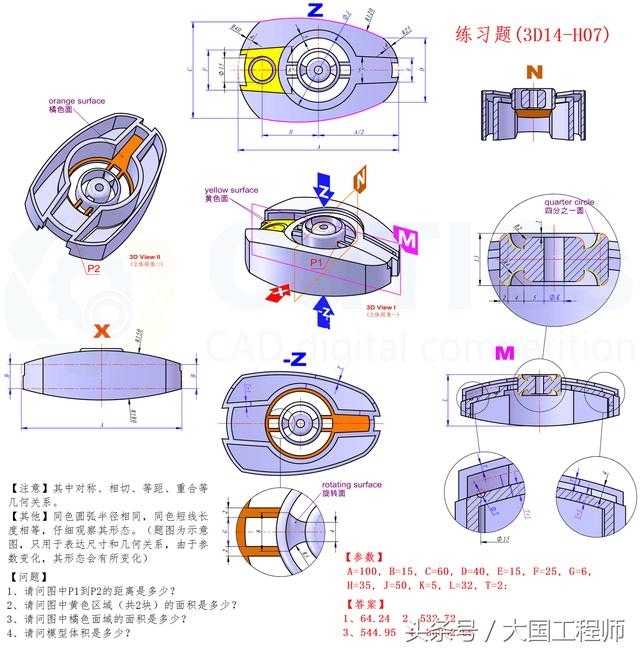

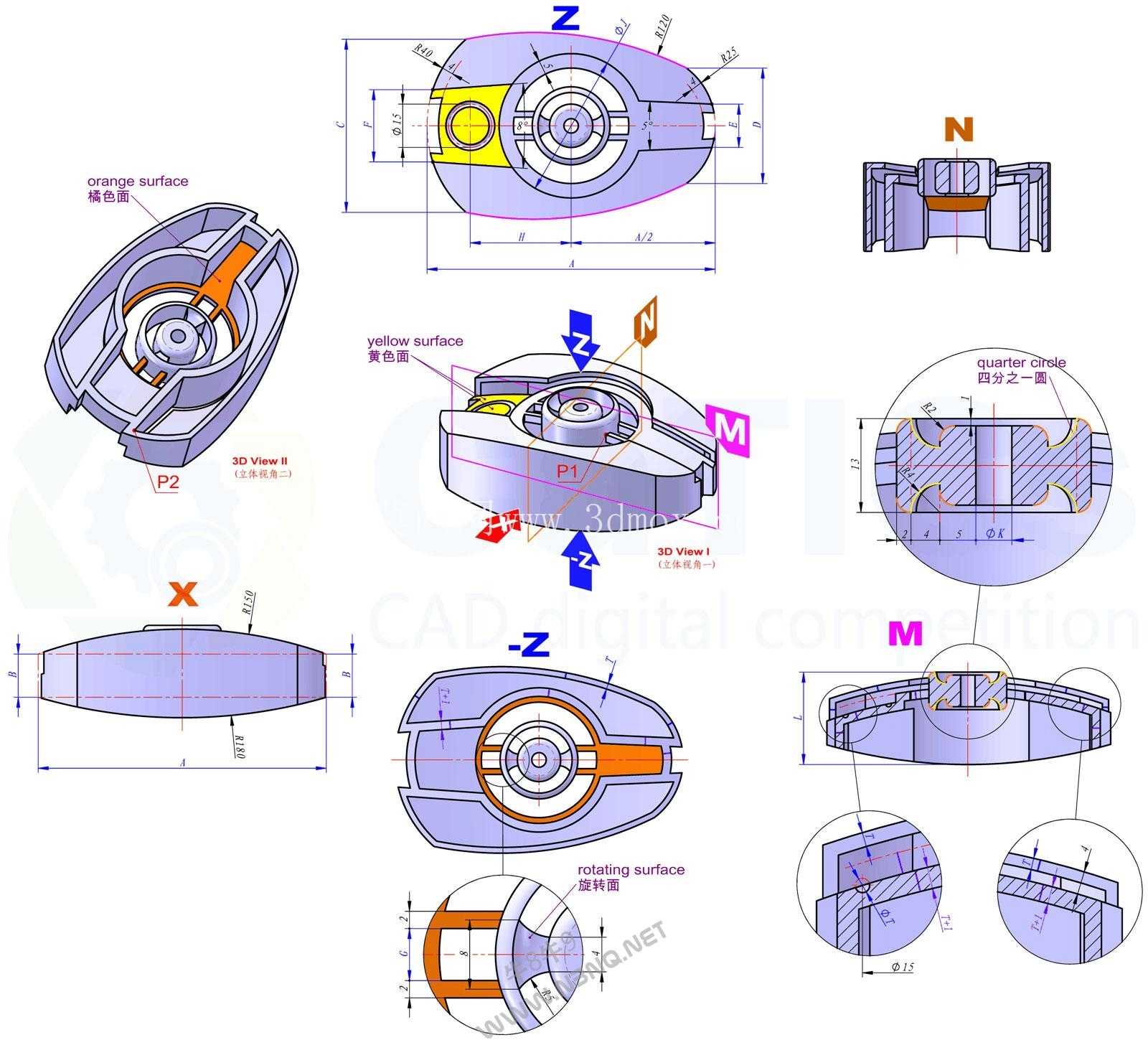

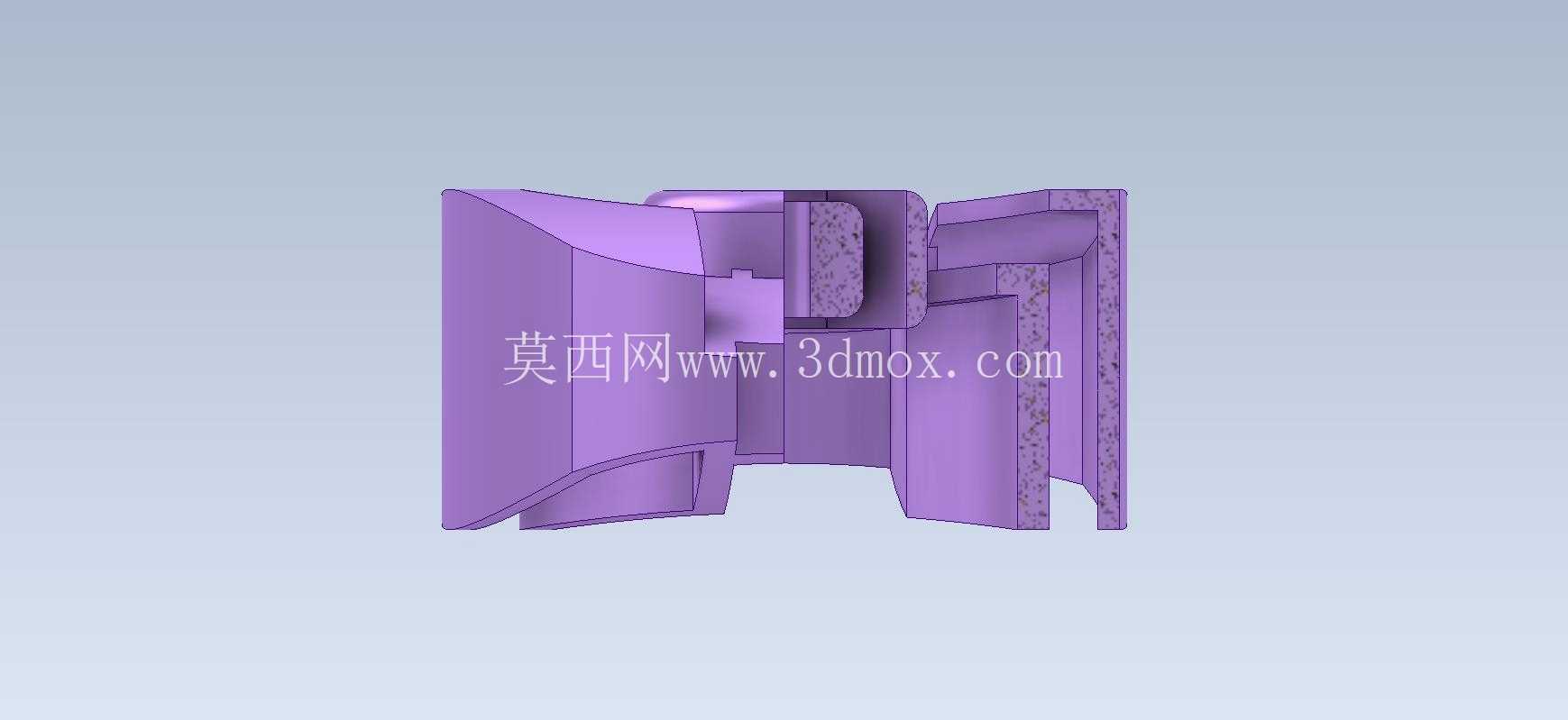

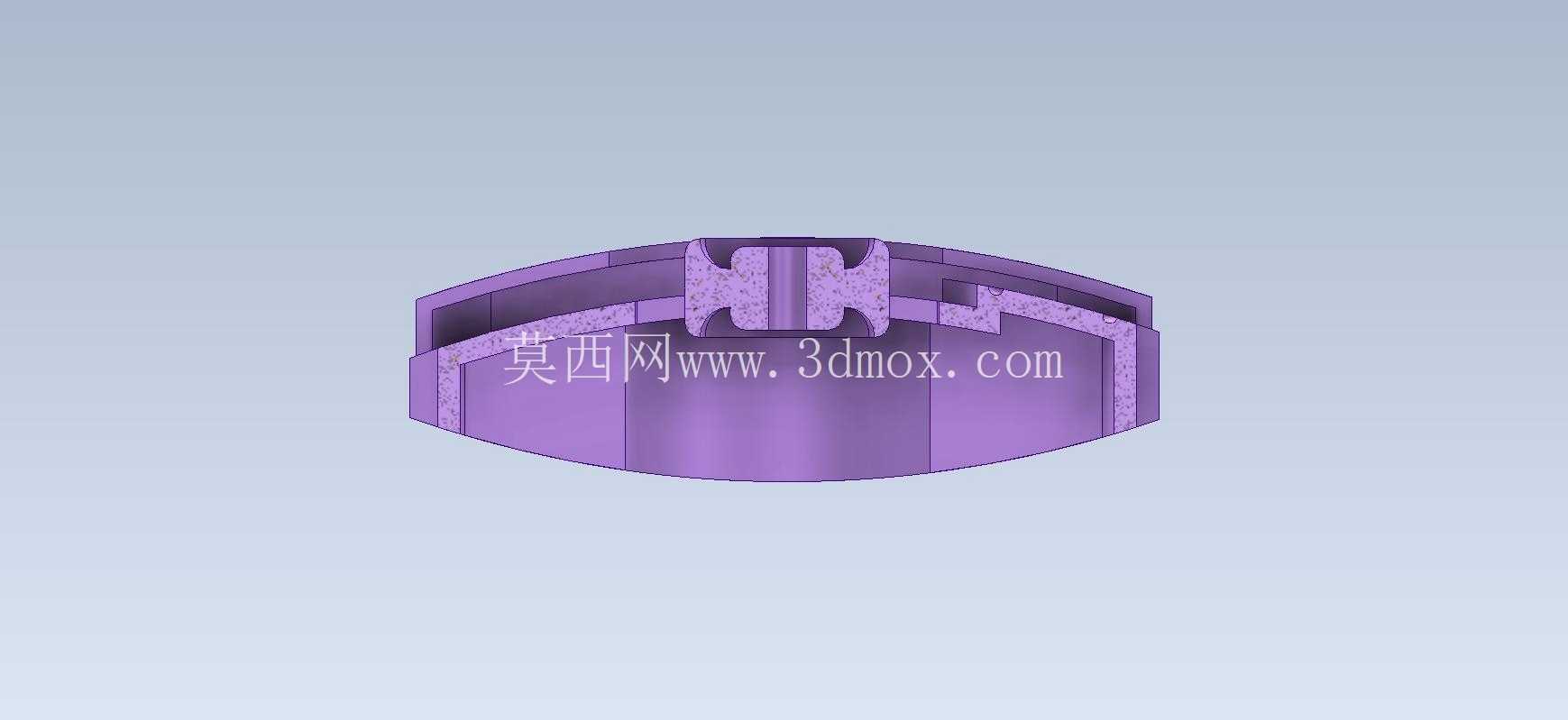

CATICS竞赛级异形回转卡扣结构练习件

这款异形回转类卡扣结构件，是三维建模技能训练中典型的复合型特征练习载体，对应CATICS竞赛体系中难度层级为4s的实操题型，核心训练目标是帮助从业者掌握多特征叠加、空间曲面过渡、装配卡扣位的参数化建模逻辑。从实际工程应用场景来看，这类结构常出现在小型快拆式通讯设备配件、便携电子终端的旋转锁止组件、手持检测仪器的电池仓卡扣结构中，依靠自身的弹性形变与回转限位实现无额外紧固件的快速装拆，相比螺丝锁付结构能减少30%以上的装配工时，同时降低小型设备的整体重量。

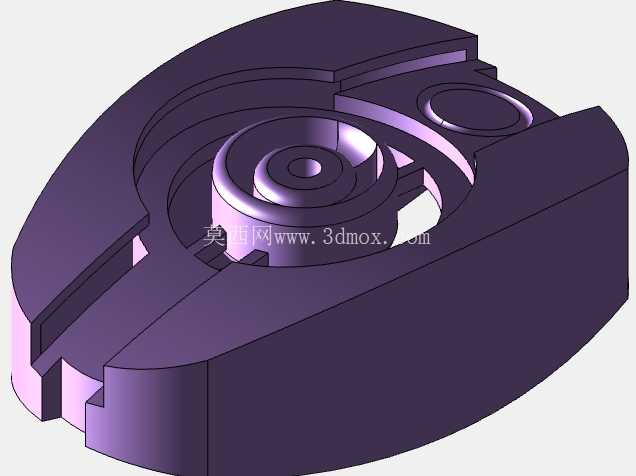

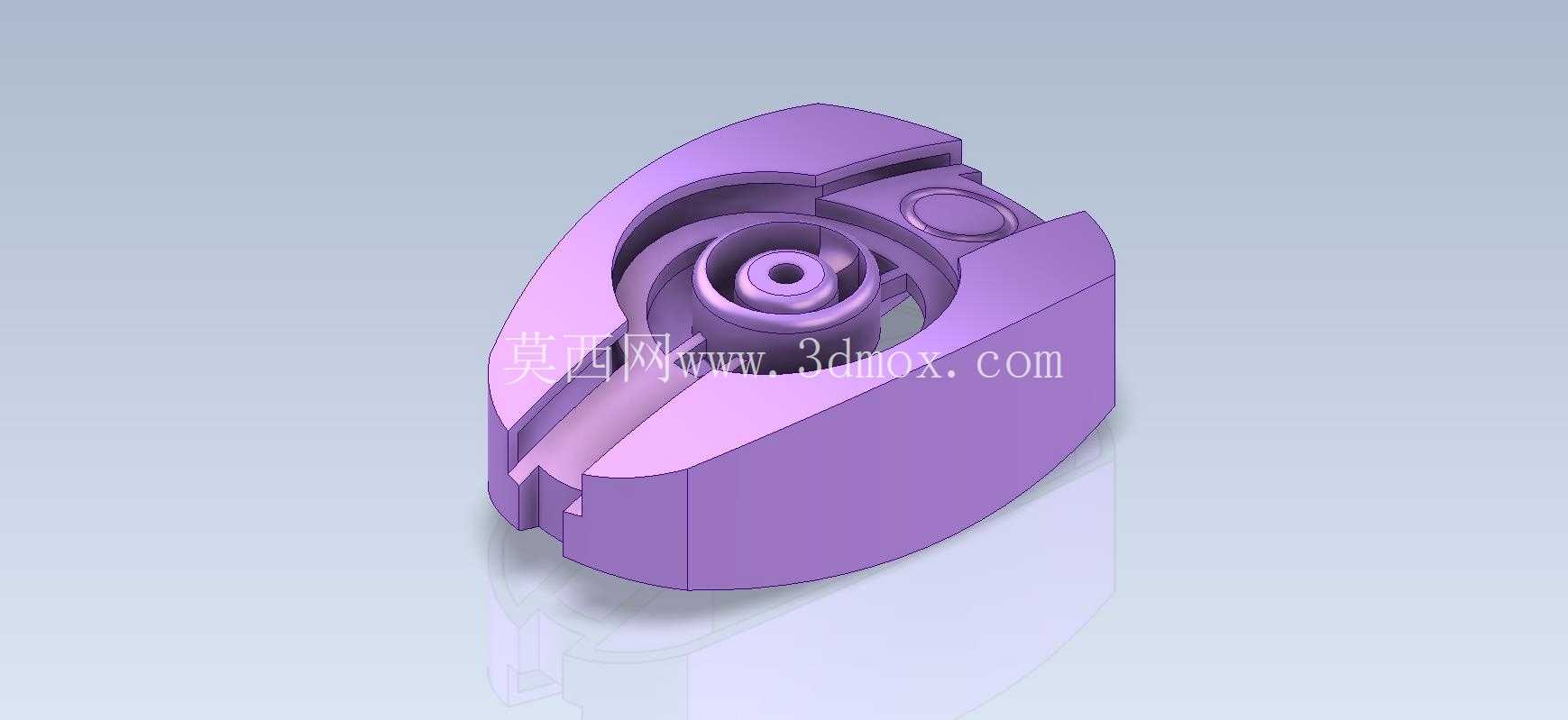

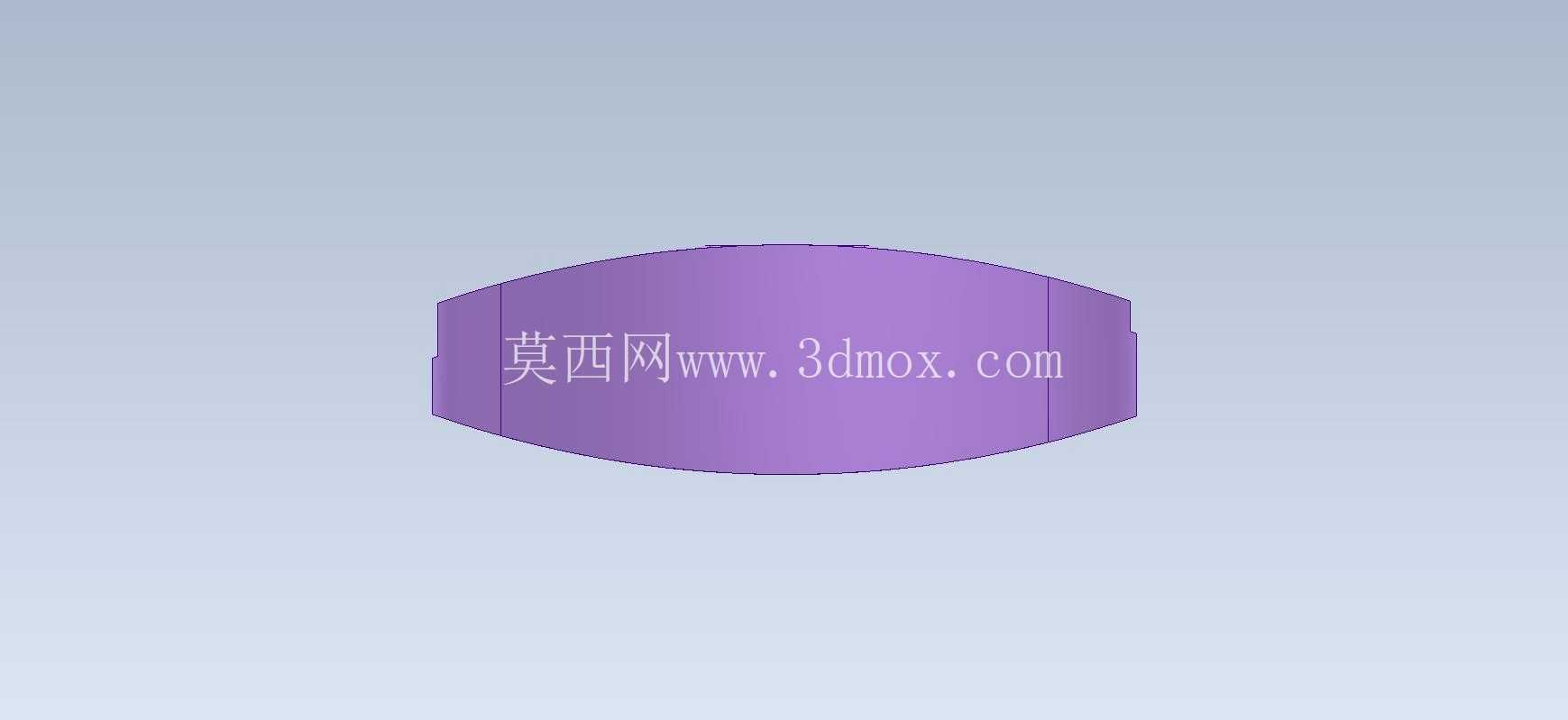

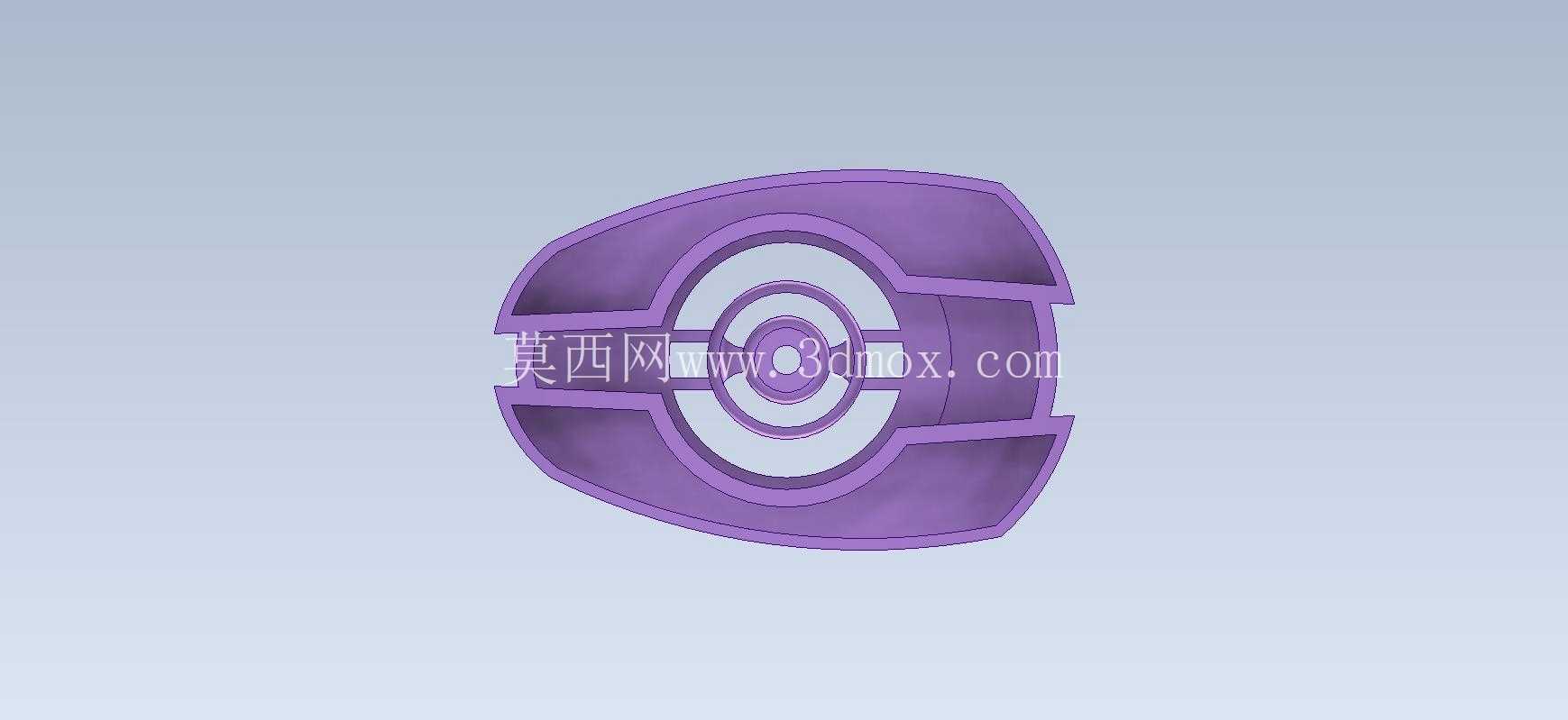

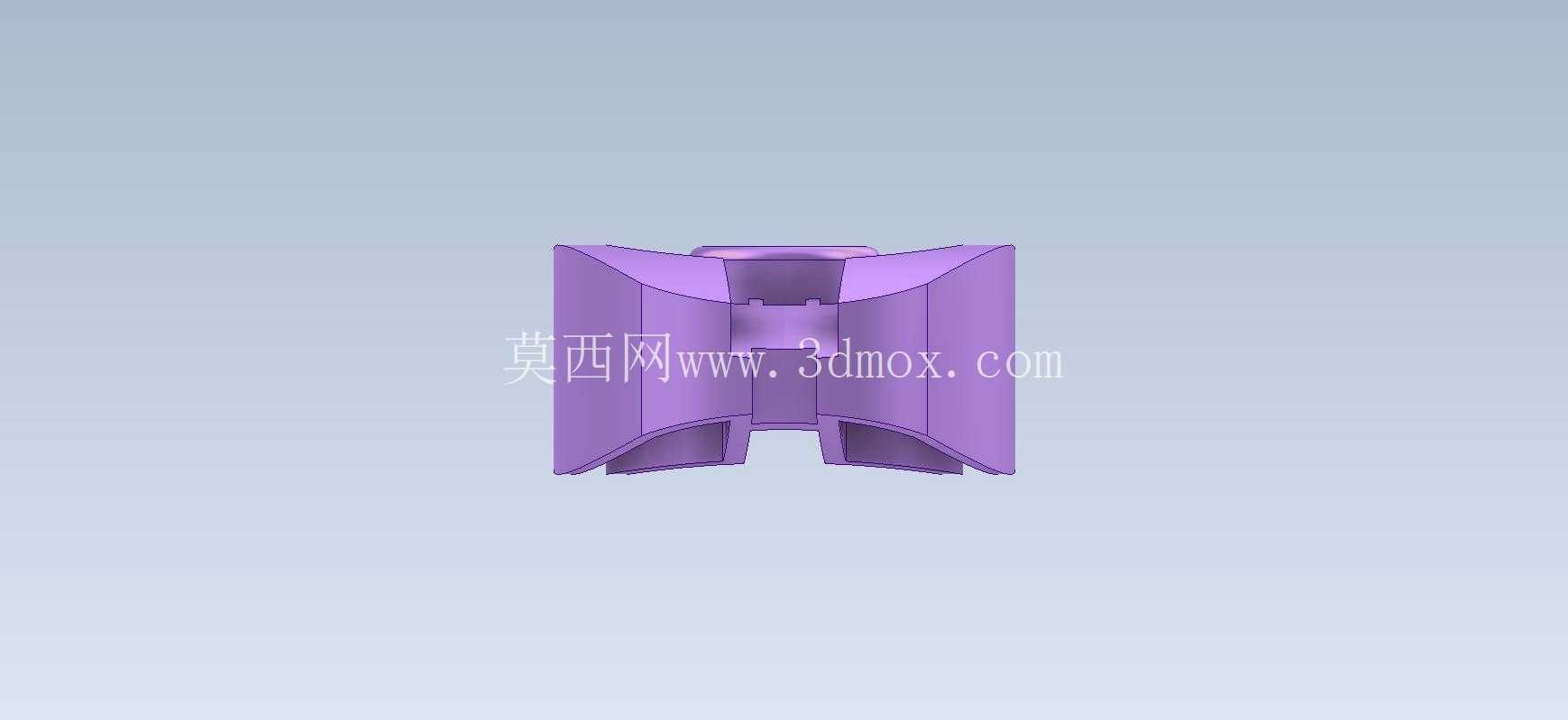

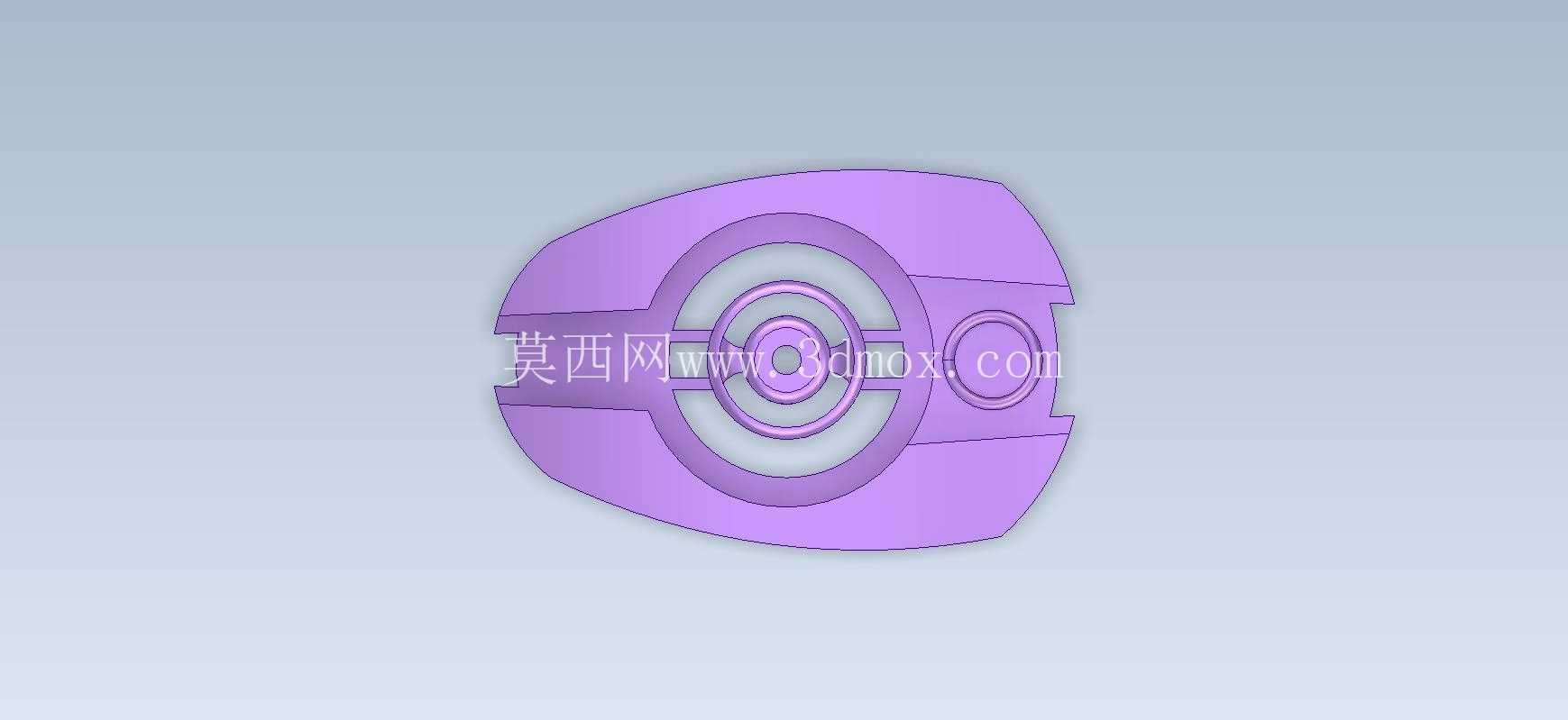

从功能特性上拆解，该零件主体为半椭球形回转基座，外侧开设两道对称的轴向导向滑槽，滑槽的宽度公差控制在0.05mm范围内，装配时可沿配套壳体的导轨滑入，滑入到位后旋转30度即可通过基座端面的凸台卡入壳体的限位槽内，实现轴向与周向的双重锁止；中心位置设置带中心孔的阶梯轴座，轴座内径与配套转轴采用H7/g6间隙配合，可支撑转轴实现低速回转动作，轴座外侧的环形凹槽用于安装微型阻尼圈，为回转动作提供均匀的摩擦阻力，避免组件出现松旷晃动；基座侧方的圆形凹位是定位标识槽，装配时可与壳体上的凸点对齐，快速确认旋转锁止的到位位置，减少人工装配的对位误差。

设计思路上，该零件刻意规避了规则几何特征的堆叠，将直纹面、圆弧过渡、薄壁卡扣、阶梯凸台等常见机械结构特征融合在单一零件上，建模过程中需要先绘制中心回转截面完成主体基座的构建，再通过基准面偏移绘制导向滑槽的切除轮廓，处理滑槽与椭球外壁的相切过渡时，需要注意曲面连续性，避免出现锐边导致装配时应力集中；卡扣位的薄壁厚度设计为1.2mm，既保证卡扣具备足够的弹性形变空间，又不会因壁厚过薄导致多次拆装后出现断裂，所有过渡圆角均设置为R0.3-R0.8mm，匹配注塑成型的工艺要求，避免注塑过程中出现应力开裂、填充不足的缺陷。

从安装边界尺寸来看，该零件整体最大外轮廓尺寸控制在40mm×30mm×22mm范围内，安装时需要在配套壳体上预留直径32mm的圆形安装沉孔，沉孔深度为20mm，壳体上的导向导轨宽度需与零件滑槽宽度匹配，导轨长度不小于18mm，保证滑入行程足够完成旋转锁止动作；中心轴座的中心孔直径为4mm，可适配直径4mm的圆柱转轴，转轴插入深度不小于8mm即可保证回转支撑的稳定性。建模练习过程中，需要重点关注各特征之间的几何约束关系，比如导向滑槽的对称中心面必须与中心轴座的轴线重合，侧方定位凹位的中心需与卡扣凸台的旋转限位点保持15度的夹角，才能保证装配时锁止动作顺畅无卡滞。这类练习件的建模过程，本质是对从业者空间特征识别能力、参数化约束逻辑、工艺适配思维的综合训练，完成该模型的全参数化建模后，可快速迁移到同类小型快拆结构的实际设计工作中，减少实际项目中的特征建模错误与工艺适配问题。
