通讯设备用开槽式快插连接接头结构

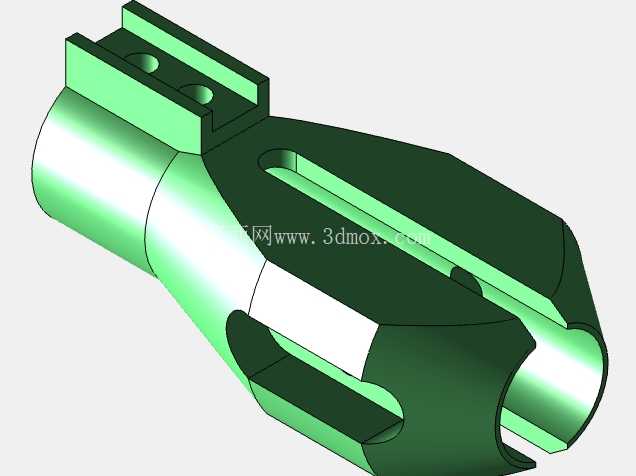

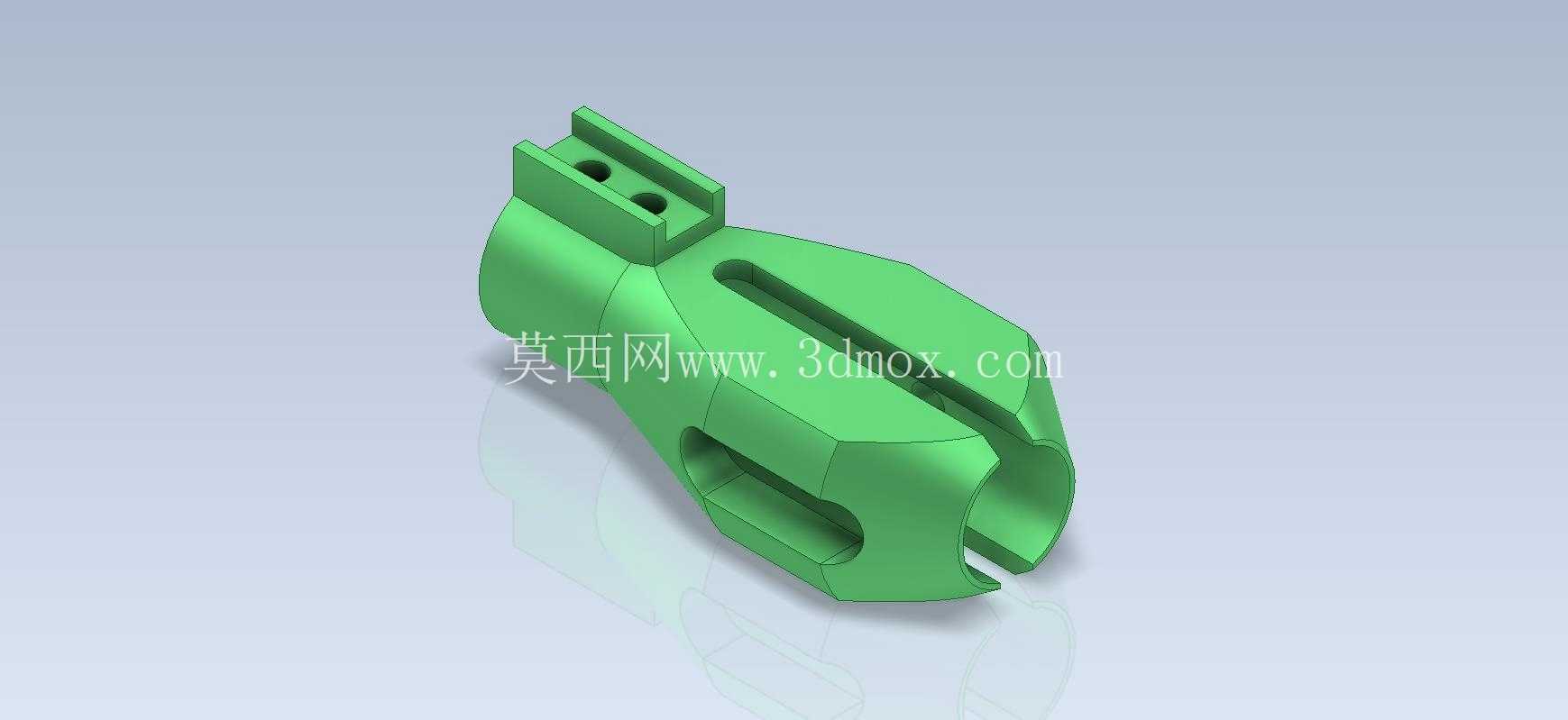

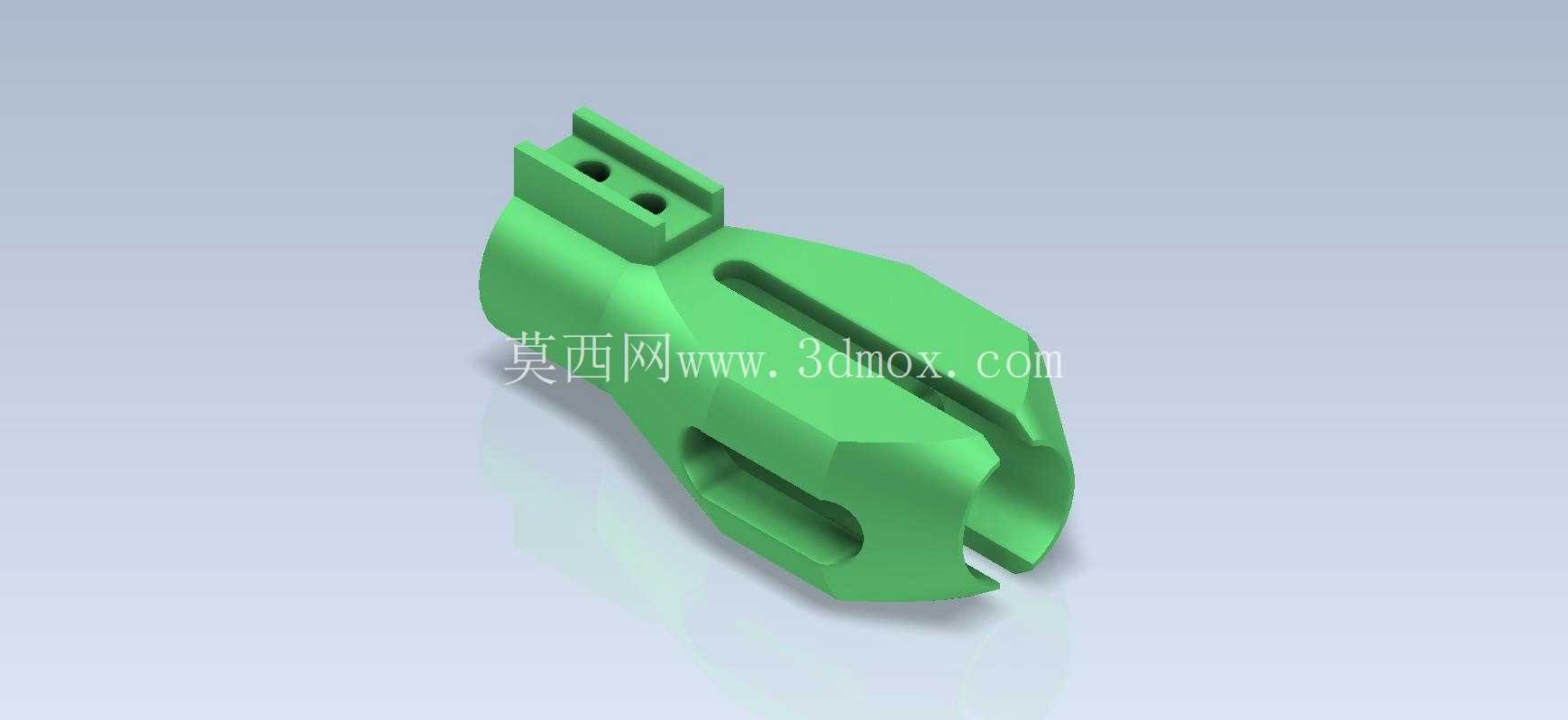

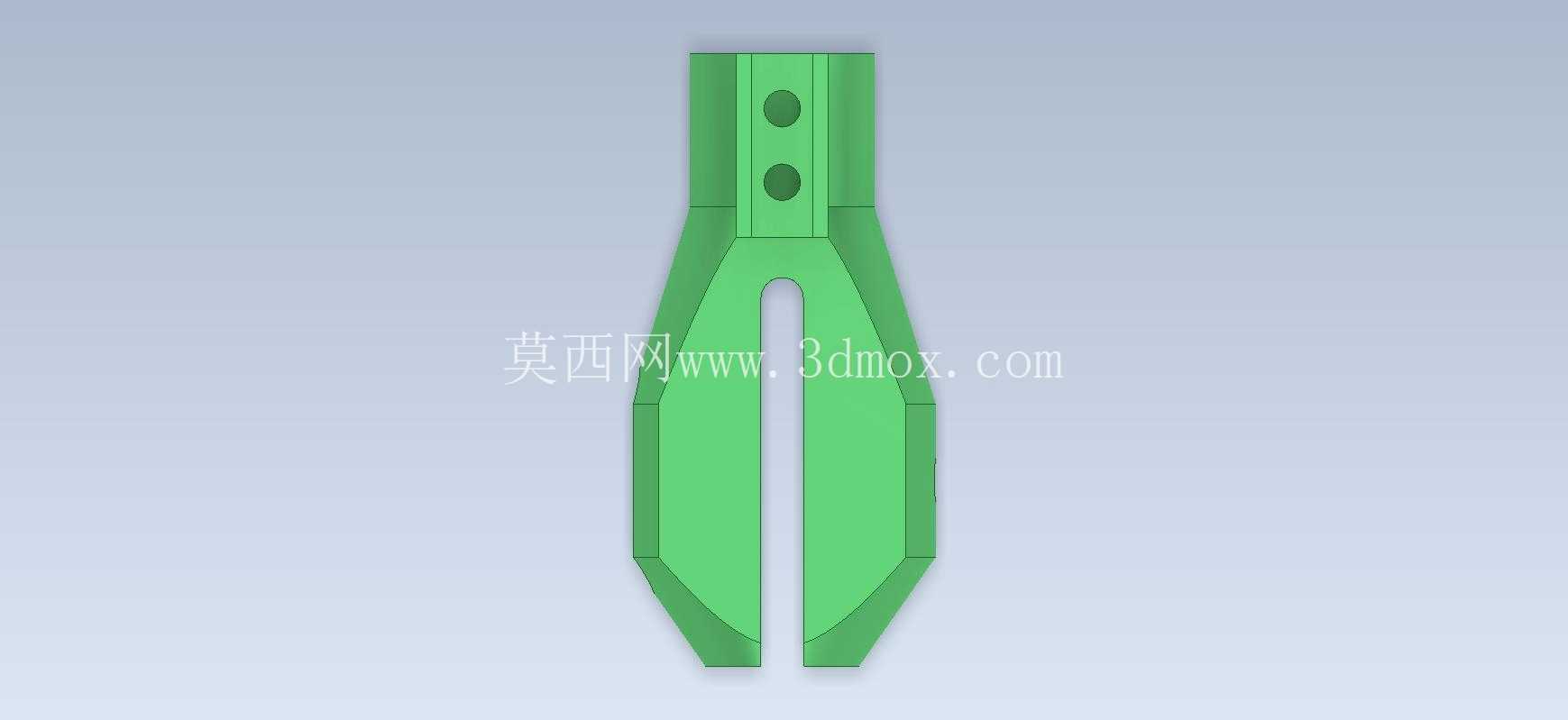

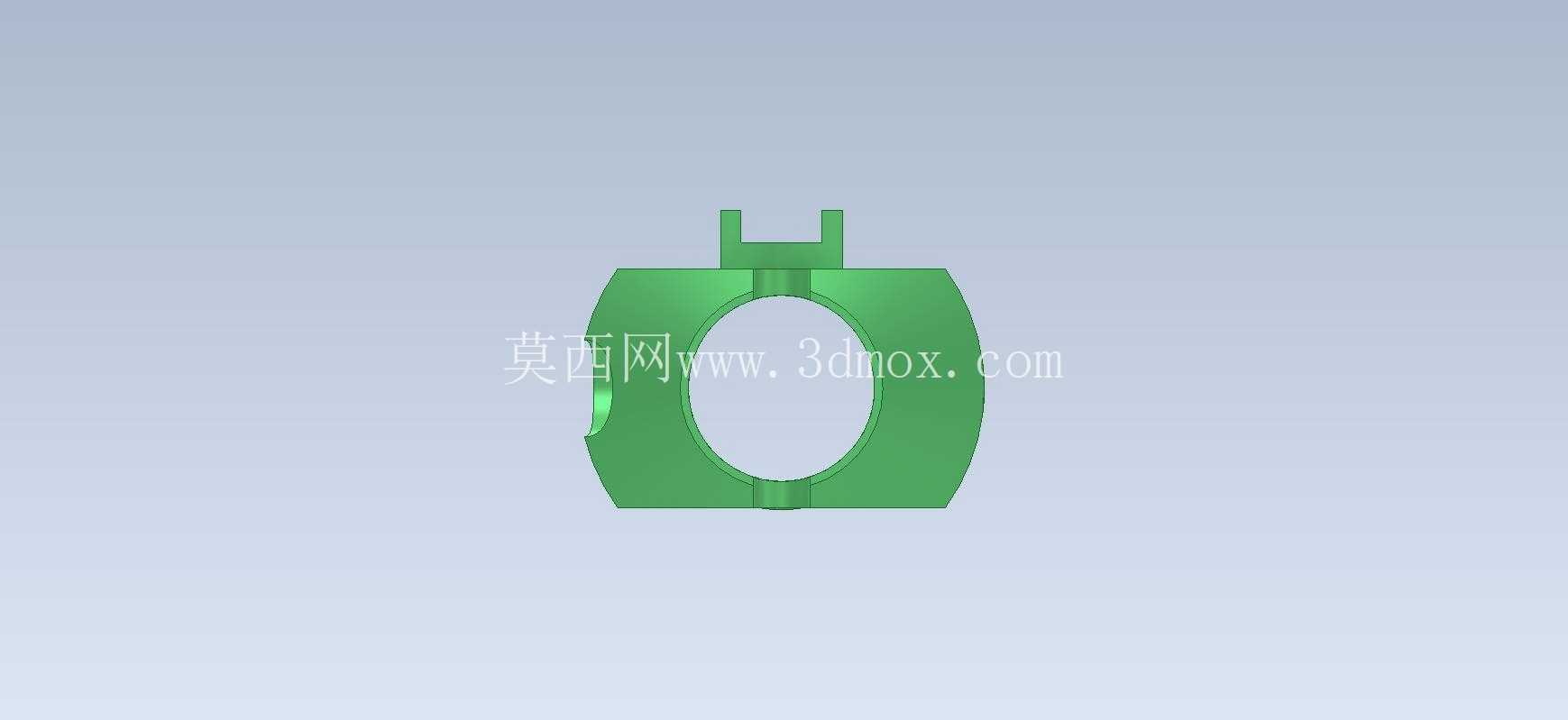

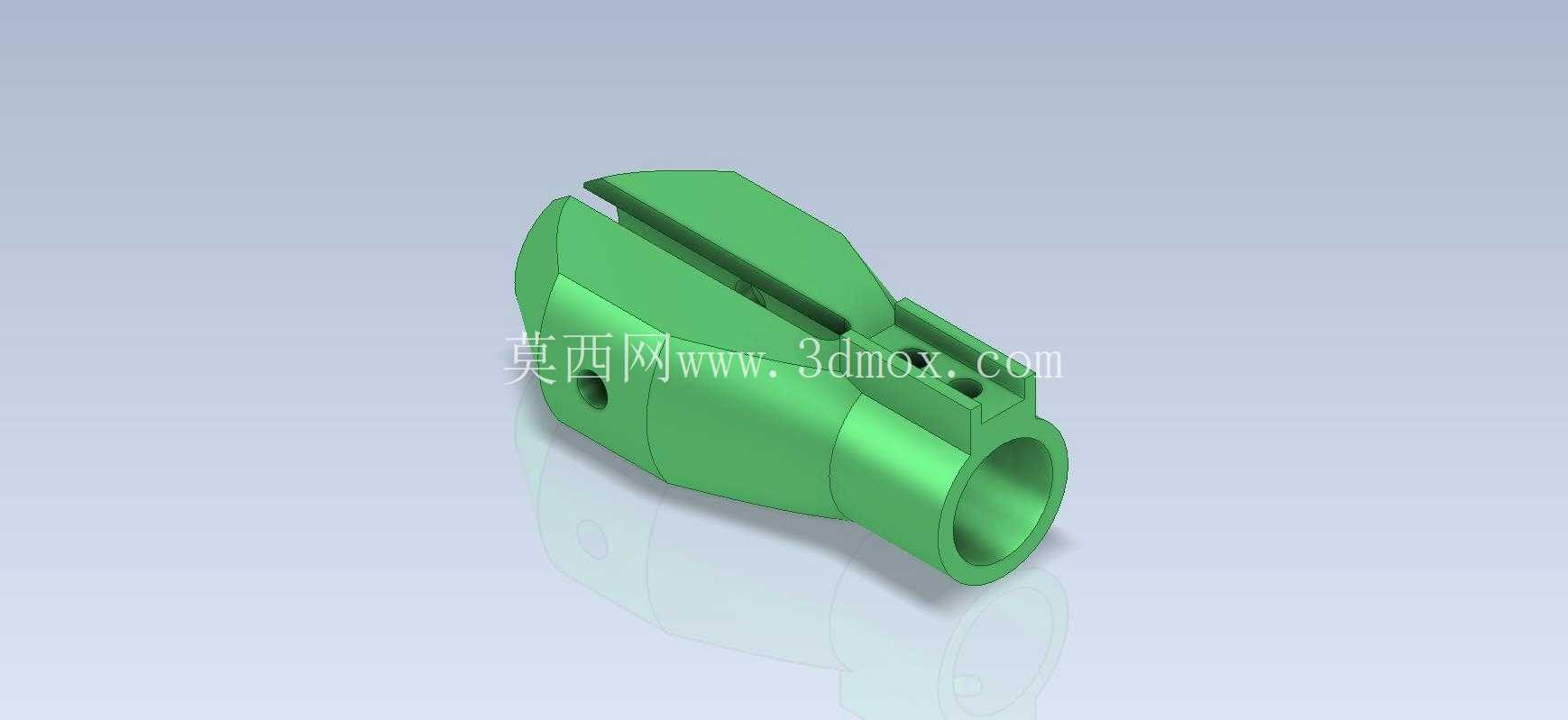

　　在通讯布线、小型机电设备的气路或信号线路接驳场景中，这类快插式连接接头是应用频次极高的基础结构件，日常多被用于通讯机柜内部线缆固定、手持通讯终端外接配件接驳、小型气动通讯辅助设备的管路对接环节，核心作用是实现两个功能部件的快速卡接固定，无需额外紧固件即可完成装配，大幅提升现场组装与后期维护的作业效率。从结构设计逻辑来看，该接头采用一端圆柱插接、一端分叉卡合的复合结构，主体圆柱段作为承载基体，表面开设的长条形通槽并非减重设计，而是为了给卡接端提供形变余量——当接头插入对应母座时，分叉的卡爪可沿槽体产生径向微变形，顺利卡入母座的定位卡槽后回弹锁止，避免使用过程中受拉扯力脱落。

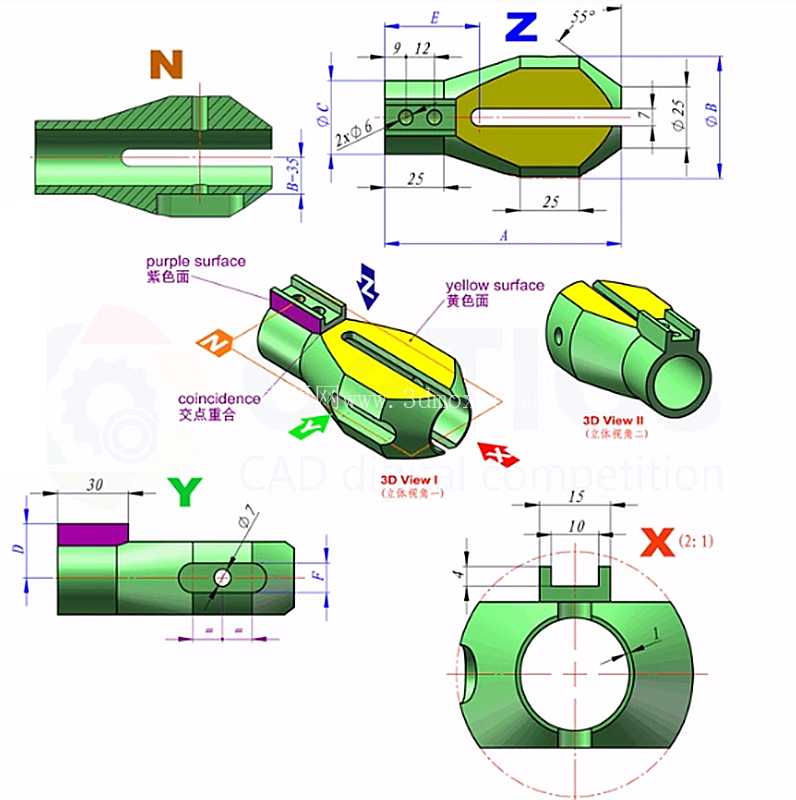

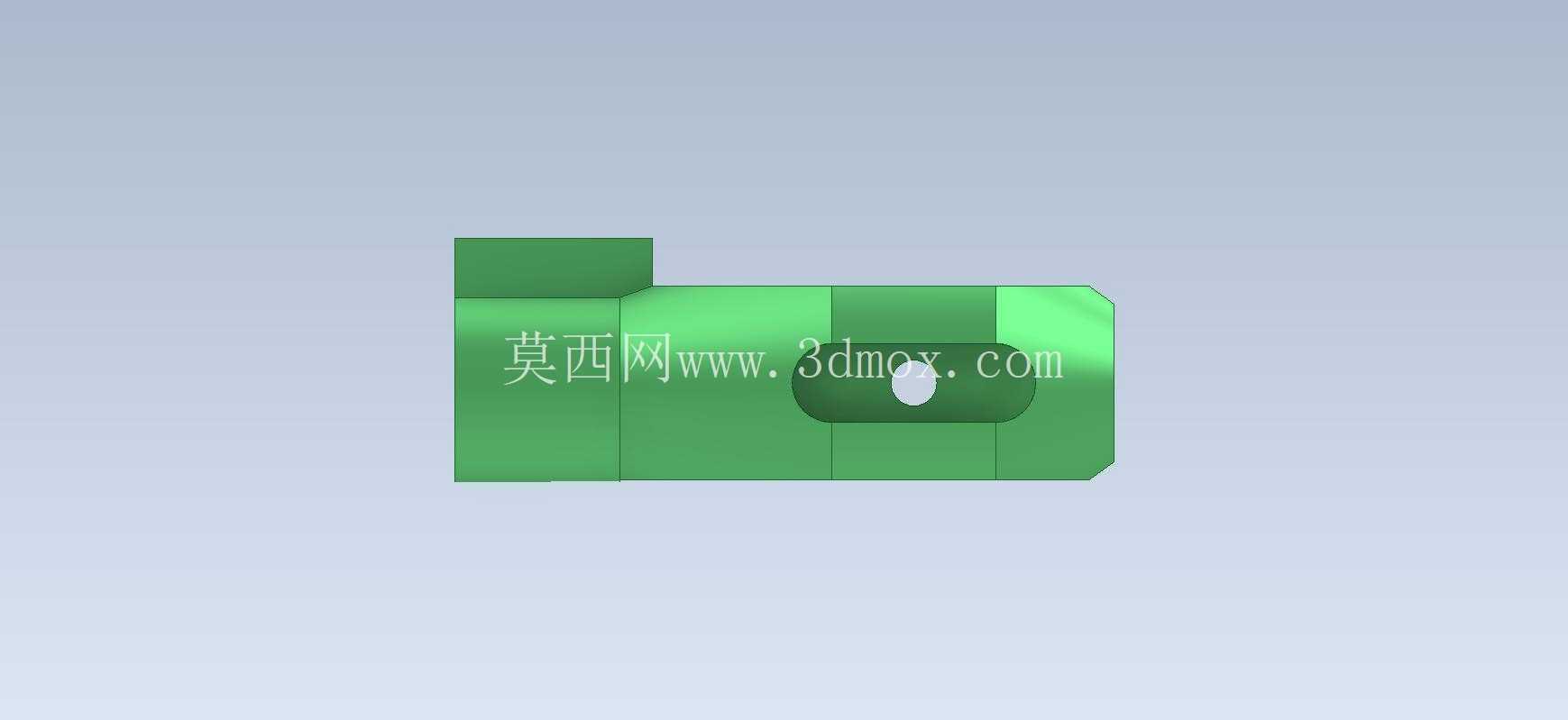

　　上部延伸的带孔凸台是辅助定位结构，两个平行的安装孔可穿入定位销或微型螺丝，在卡接完成后做二次防松固定，适配振动幅度较大的户外通讯设备安装场景，防止长期受交变载荷出现松脱故障。尺寸参数上，该结构的核心控制尺寸均为建模练习阶段的标准化设定，A值100为接头总长度基准，B值50为主体圆柱段的外径尺寸，C值30为卡接端的有效卡合直径，D值22为上部定位凸台的中心距基准，E值40为长槽的有效开槽长度，F值12为定位孔的公称直径，所有尺寸均遵循机械设计的公差配合原则，卡接端与母座的配合采用间隙配合基准，单边间隙控制在0.02-0.05mm区间，既保证插拔顺畅无卡滞，又不会因间隙过大出现径向窜动。

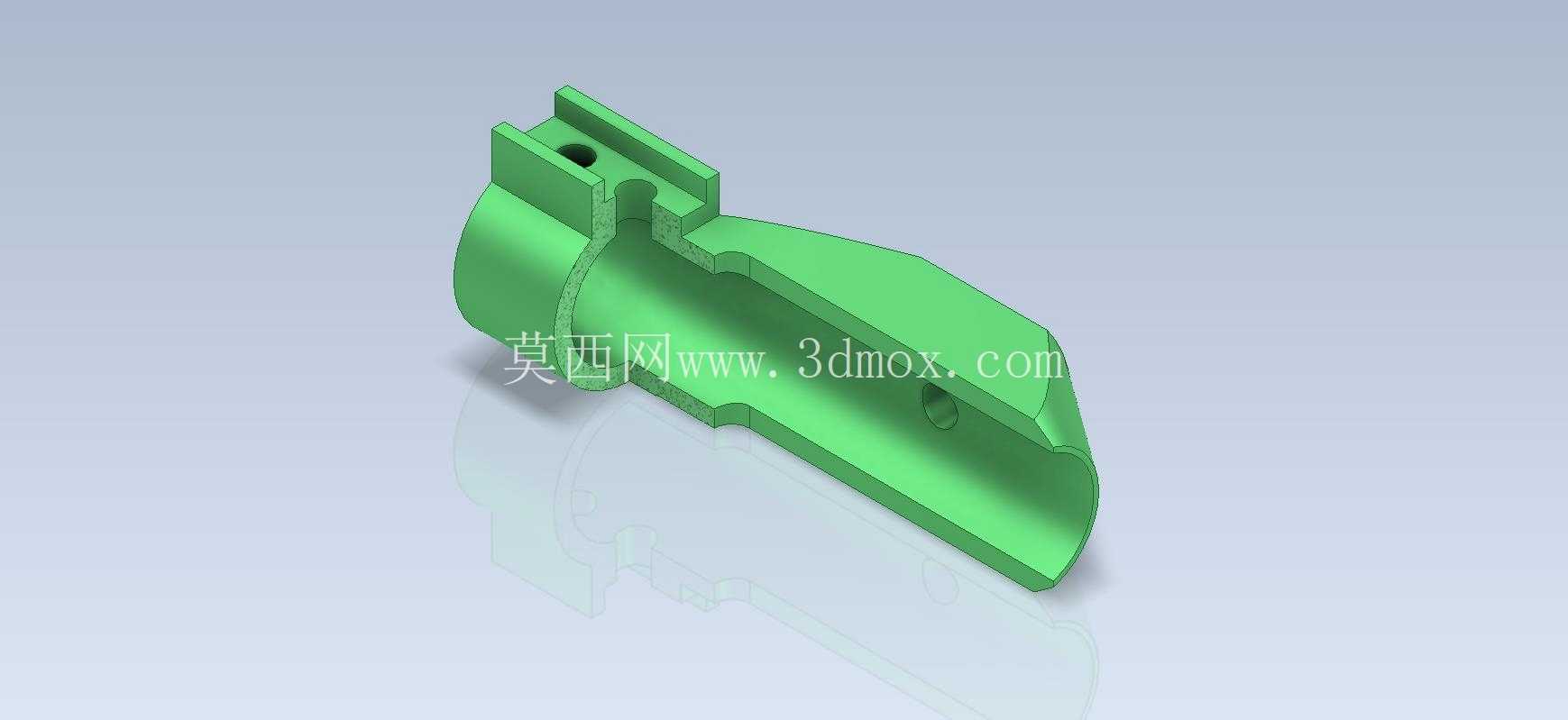

　　设计过程中需要重点关注开槽处的应力集中问题，长槽两端均做了圆角过渡处理，避免反复插拔形变时在槽端产生应力裂纹，提升结构的疲劳使用寿命；卡爪的内接触面做了微小的倒角导向，装配时可自动对中母座的插入端，降低人工对位的操作难度。这类结构的建模练习重点在于扫掠特征与拉伸切除的组合应用，尤其是长槽与分叉卡爪的衔接处，需要保证曲面过渡顺滑无棱角，避免实际生产时出现注塑缺陷或机加工毛刺；同时要严格控制各特征的位置度公差，定位凸台的安装孔与主体圆柱的同轴度、卡爪卡槽的对称度都需要控制在0.03mm以内，保证装配后两个对接部件的同轴度符合使用要求，避免出现管路弯折、信号接触不良等问题。

　　在实际工程应用中，这类接头多采用改性尼龙或铝合金材质加工，尼龙材质多用于气路、普通信号线路接驳，具备绝缘、重量轻的优势，铝合金材质则多用于需要更高结构强度的射频通讯线路接驳场景，可有效屏蔽外界信号干扰。建模时需要提前考虑材质成型的工艺特性，比如注塑件需要预留0.5°-1°的拔模斜度，机加工件需要标注清楚各加工面的粗糙度要求，卡接配合面的粗糙度需要达到Ra1.6以上，减少插拔时的摩擦阻力，提升重复插拔的使用寿命。
