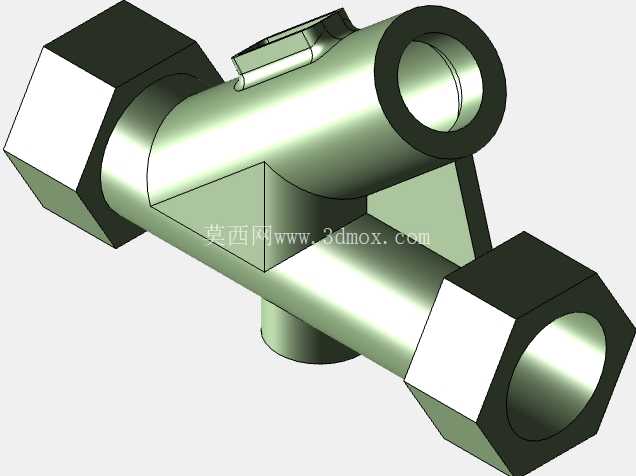

三通式外六角接头结构建模练习

　　这类三通式外六角接头是流体管路系统里的常用转接构件，日常在小型气动回路、低压液压支路、民用给排水支路、实验台气路搭建场景中都能见到它的身影，核心作用是实现单路流体向两个垂直方向分流，或是将两路垂直方向的流体汇流到主通路中，相比一体式焊接三通，它自带的外六角结构可以直接用普通扳手夹持完成拆装，不需要额外预留管钳操作空间，在紧凑安装空间里的适配性更强。从结构设计逻辑来看，三个接口端都做了外六角加持结构，每个六角的对边尺寸统一，现场安装时不需要更换扳手规格，能减少装配工具的携带数量，六角的厚度做了加厚处理，反复拆装时不会因为扳手夹持力过大出现棱边崩损，能承受多次检修拆装的受力需求。

　　三个通路的内径保持一致，没有做变径设计，流体经过时不会出现局部流速突变，能降低流阻损失，也能避免变径位置长期受流体冲刷出现的磨损凹陷，适合对压力损失敏感的低压回路使用。三个接口的端面都预留了标准管螺纹的加工余量，建模时螺纹收尾位置做了退刀槽结构，实际加工时不会出现螺纹烂牙的问题，装配时也能让密封垫片完全贴合端面，不会因为螺纹突出导致密封面倾斜泄漏。主体的相交位置做了大圆角过渡，没有直角锐角结构，一方面是降低流体在转角位置的湍流产生概率，减少管路运行时的振动噪音，另一方面是避免应力集中，在管路带压运行时，转角位置不会因为应力叠加出现开裂泄漏，长期承压的稳定性更好。

　　从安装边界来看，三个接口的轴线两两垂直，整体安装空间占用为立方体边界，布局管路时可以提前预留对应立方体空间，不需要额外预留扳手操作的侧向空间，因为六角结构直接在接口根部，扳手可以直接在接口端部位置完成拧动，相邻管路的最小间距只要大于六角对边尺寸5mm即可完成装配，不会出现工具干涉的问题。建模过程中需要重点关注三个通路的相贯线处理，相贯线位置要做平滑过渡，不能出现建模破面，否则后续导入工程图模块时会出现剖面线错误，也会影响后续CAM加工编程时的刀路生成；外六角的棱边要做微小倒角，避免实际加工后棱边过于锋利划伤装配人员，也能减少电镀或表面处理时的尖角挂液问题。

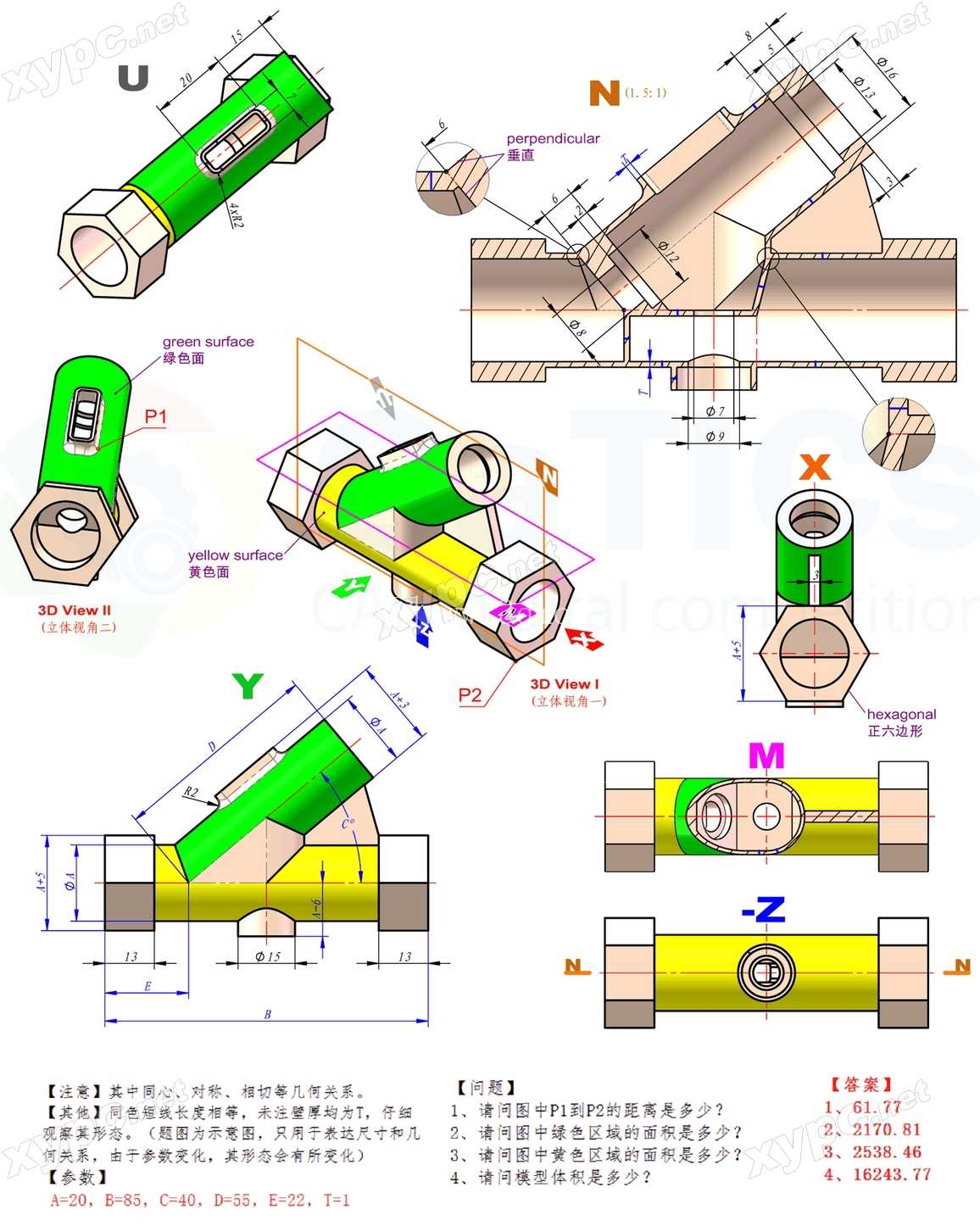

　　这类零件的建模练习重点是掌握多轴线相交特征的处理方法，以及标准安装结构的尺寸匹配逻辑，练习时要注意六角结构与管体的同轴度约束，三个通路的轴线要保证两两垂直，角度偏差控制在0.1度以内，否则实际装配时会出现管路错位，无法和对接管路完成连接。另外主体壁厚要保持均匀，三个通路相交位置的壁厚不能出现局部过薄，否则带压运行时会出现鼓包破裂的风险，建模时可以通过壁厚分析工具反复校验，保证所有位置的壁厚偏差不超过设计壁厚的10%。这类接头在实际使用时通常搭配橡胶密封垫或生料带做端面密封，工作压力一般不超过1.6MPa，工作温度范围根据材质不同可以覆盖-20℃到120℃，能满足大部分常规工业管路和民用管路的使用需求，在设备维护、管路改造场景中更换频率较高，属于通用型管路转接零件。
