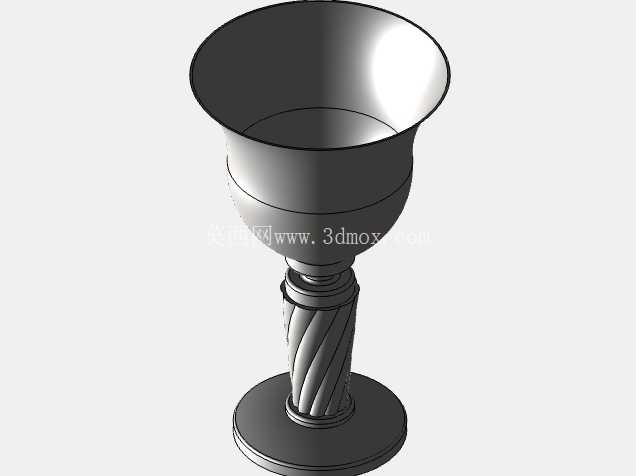

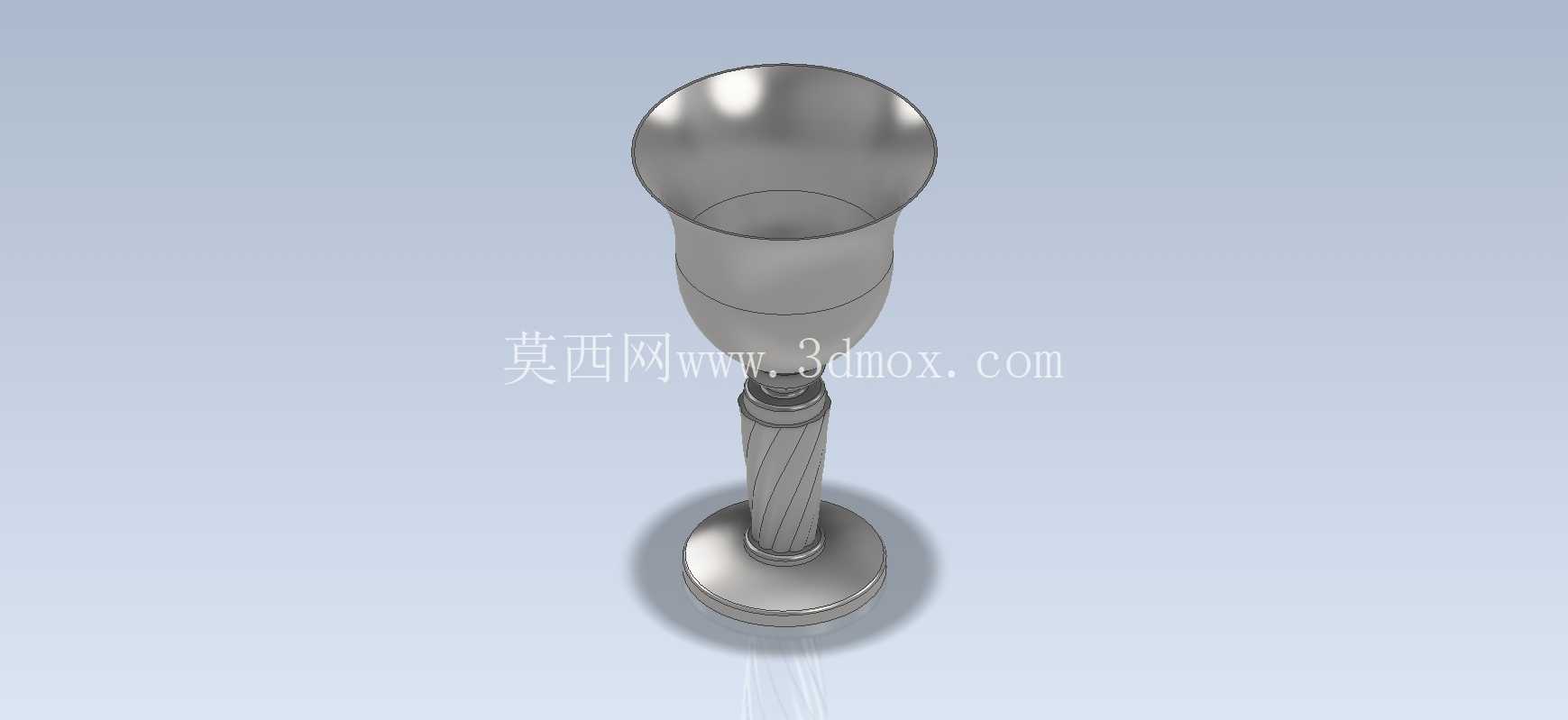

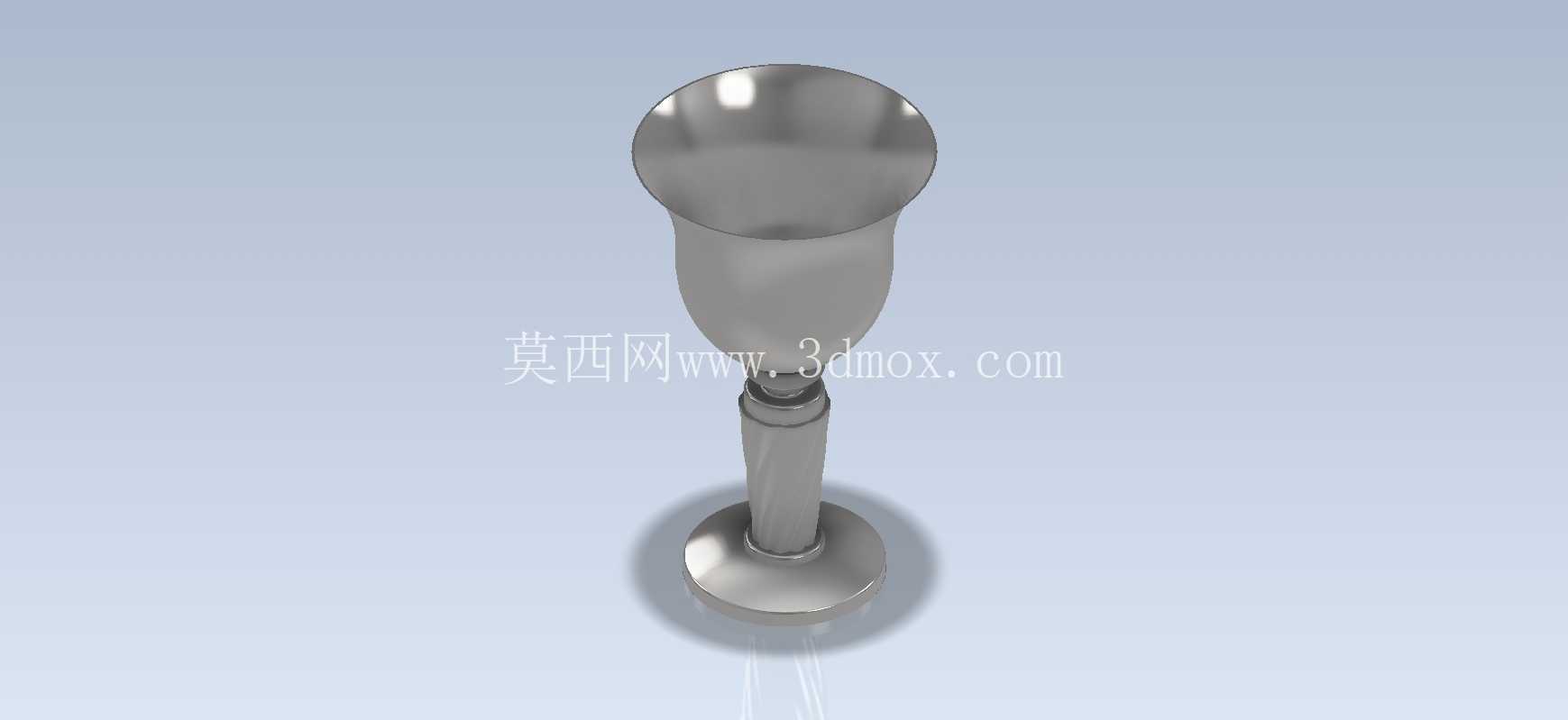

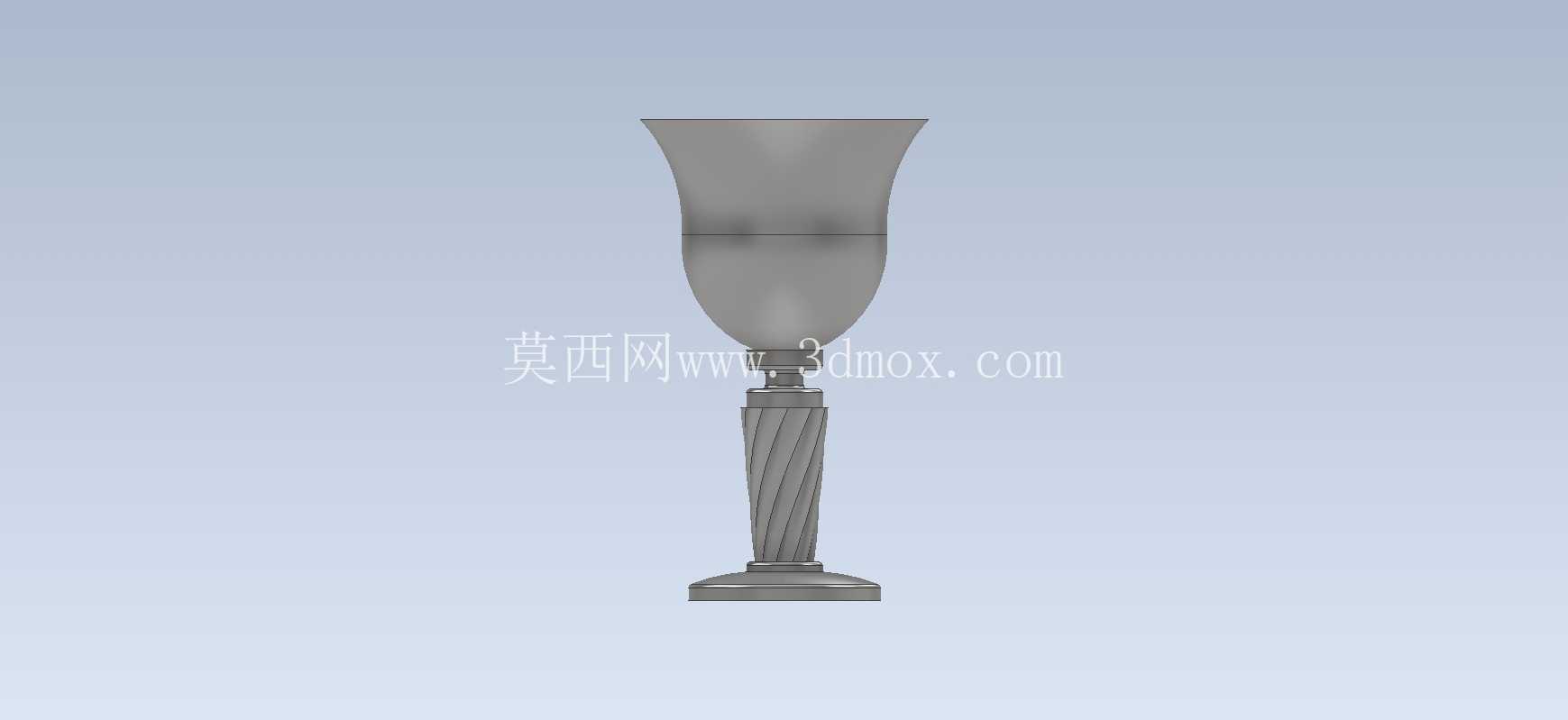

高脚杯造型金属构件三维建模练习作品

本次建模的高脚杯造型构件，整体采用回转体为主的结构设计思路，核心围绕薄壁承托结构的力学合理性与曲面顺滑度展开，适合作为CAD基础建模阶段的回转类零件练习案例。从实际应用场景来看，这类带底座支撑杆的杯状结构，可延伸适配于小型装饰摆件承托、实验室小型器皿支架、餐饮行业定制金属杯具的结构验证，也可作为卫浴领域小型接水杯、装饰烛台的结构原型，覆盖日用五金、小型装饰构件、实验耗材配件等多个细分场景。

设计过程中首先拆解结构为三个独立模块：上部杯体、中部支撑杆、下部底座，三个模块均以中心轴线为装配基准，保证整体同轴度误差控制在建模公差允许范围内，避免后续装配或3D打印时出现偏心问题。上部杯体采用薄壁回转曲面设计，杯口做圆弧过渡处理，避免锐边应力集中，杯身壁厚均匀过渡，从杯口到杯底衔接处壁厚逐步小幅增加，提升与支撑杆连接位置的结构强度，杯体内腔做顺滑曲面处理，无突兀折角，既满足承装液体或小型物件的使用需求，也降低曲面建模时的破面风险。中部支撑杆采用等直径圆柱结构，上下两端分别做倒角过渡与杯体底部、底座上端衔接，支撑杆长度根据整体造型比例设定，保证放置时的重心落在底座中心范围内，避免侧翻，杆身直径兼顾结构强度与整体纤细的视觉比例，不会出现过粗显笨重或过细易弯折的问题。下部底座采用圆盘式结构，底座直径大于杯体最大直径，底部做平面处理保证放置时的贴合度，底座与支撑杆衔接位置做圆角过渡，分散连接处的应力，避免受力时出现断裂风险。

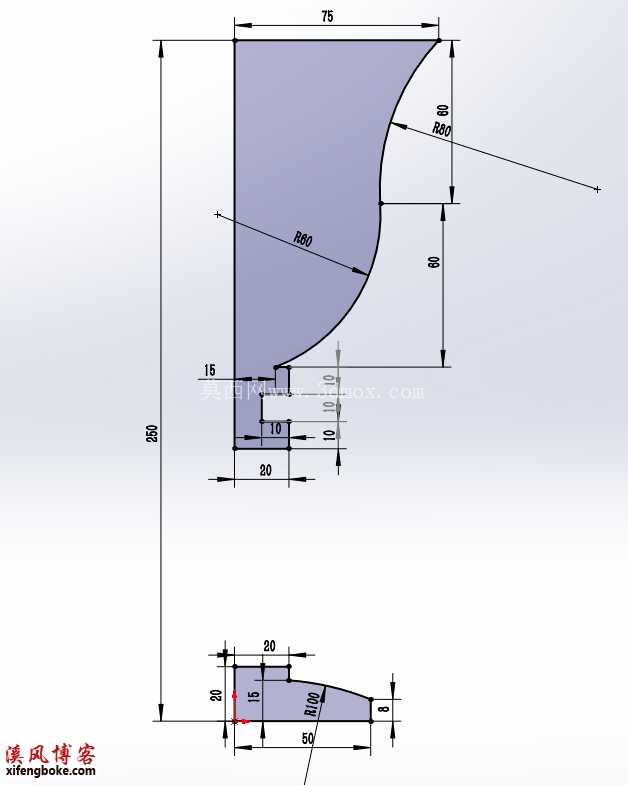

建模过程中优先采用回转特征完成主体结构搭建，再通过圆角、倒角特征完成细节处理，曲面部分通过样条曲线控制轮廓线的曲率，保证杯身曲面的顺滑度，无明显的折线或凹凸缺陷。从安装边界来看，该构件为独立放置类结构，无需额外安装固定，放置平面需保证水平，底座与放置面的接触面积足够提供稳定支撑，整体外形尺寸比例协调，总高度与底座直径的比例约为3:1，符合日常放置类构件的稳定比例要求，上部杯体的容积可根据实际使用需求通过调整杯身轮廓线参数灵活调整，支撑杆长度也可根据使用场景的高度需求做参数化修改，具备一定的衍生设计空间。

从结构特性来看，该构件整体无复杂装配关系，为一体化结构设计，适合采用金属车削加工、3D打印或者注塑工艺完成制作，不同工艺下可对应调整壁厚参数：若采用金属车削加工，杯体薄壁部分最小壁厚不小于0.8mm，避免加工时出现变形；若采用3D打印，最小壁厚可控制在1.2mm以上，保证打印成功率；若采用注塑工艺，需在杯体与支撑杆衔接位置增加适当的脱模斜度，避免脱模时出现粘模问题。建模时需重点关注各衔接位置的曲率连续性，尤其是杯身与杯底、支撑杆与底座的过渡位置，避免出现曲率突变导致的应力集中，同时要保证中心轴线的统一，所有回转特征的草图轮廓都约束在同一基准平面上，减少建模过程中的基准混乱问题。这类基础回转类建模练习，能够帮助初学者掌握回转特征的使用技巧、曲面轮廓线的曲率控制方法、以及结构稳定性的基础判断逻辑，为后续更复杂的回转类工业零件建模打下基础，比如阀门阀杆、轴承衬套、小型容器类零件的建模逻辑都与该练习有共通之处，核心都是保证同轴度、壁厚均匀性以及衔接位置的结构强度。
