高低温环境试验舱结构三维设计

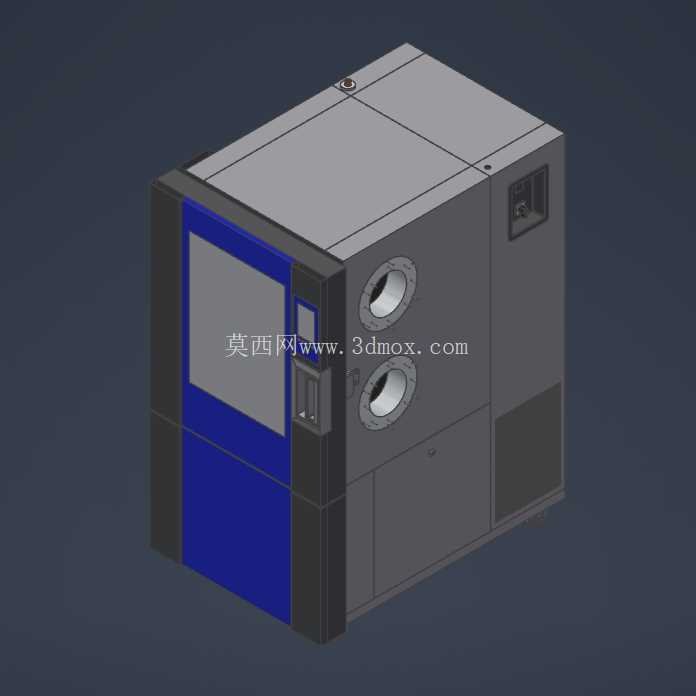

　　从外形结构来看，整体采用方箱式一体化布局，这种布局的优势在于可以最大化利用内部腔体空间，同时减少外部占地面积，方便在实验室车间内靠墙布置或者并排摆放，建模时特意将操作观察窗设置在舱门正面中上部位置，观察窗采用双层中空钢化玻璃结构，既可以保证操作人员在外部清晰观察舱内试样状态，又能避免玻璃表面结露影响视线，同时双层结构也能减少舱内冷量或者热量的传递损耗，降低设备运行的能耗。舱门侧面设置的两个圆形操作孔，是做结构设计时重点考量的细节，这两个操作孔配备密封软胶套，在试验运行过程中，操作人员不需要完全开启舱门，就可以通过操作孔调整舱内试样位置、连接测试线缆，避免长时间开舱导致舱内温湿度出现大幅波动，影响测试结果的准确性。这款环境试验舱的三维结构设计，核心围绕温湿度环境模拟测试的实际工况展开，在做结构建模时首先要考虑的是腔体的密封性能与保温层的布局逻辑，毕竟这类设备的核心作用是为电子元器件、工业零部件、材料试样提供稳定可控的高低温交变、恒定温湿度测试环境，在电子制造业、材料研发、汽车零部件检测领域都有广泛应用，小到接插件、PCB板的耐温性能测试，大到整机部件的环境适应性验证，都需要这类设备提供可靠的封闭测试空间。

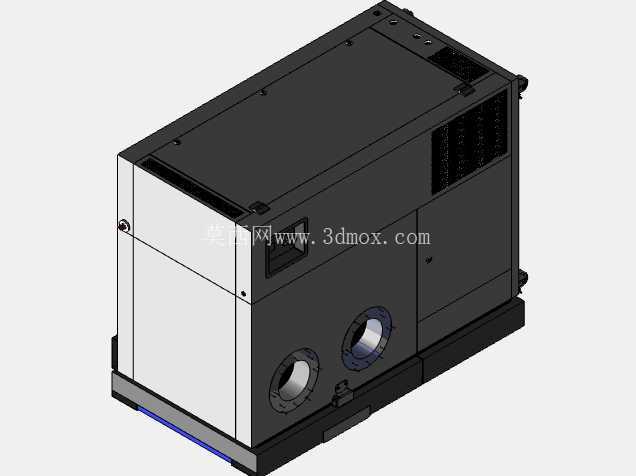

　　设备侧面预留的电气接口与散热格栅区域，建模时严格按照电气布线的走线路径做了空间预留，散热区域的位置避开了保温层的铺设范围，防止冷桥现象出现导致舱体局部结露，同时电气仓与测试腔体之间做了完全的隔热隔断，避免舱内的极端温度影响电气元件的正常使用寿命。在腔体内部结构的设计上，内壁采用圆弧过渡处理，没有直角死角，这种设计一方面是方便试验结束后清洁舱内的凝露水或者试验残留杂质，另一方面圆弧结构也能让舱内的气流循环更加顺畅，保证温湿度均匀性，不会出现局部温度偏差过大的问题。

　　舱体的外壳采用拼接式钣金结构，建模时给每一块钣金件都预留了装配公差与安装定位止口，方便生产过程中的组装与后期维护拆卸，底部预留了叉车孔与调节脚杯的安装位置，既可以通过叉车完成设备的转运移位，也可以通过调节脚杯调整设备水平度，保证设备运行时的稳定性，避免因为地面不平整导致舱门密封不严、内部循环风机运行出现异响。做这款设备的三维建模时，特意将保温层的厚度按照常规试验温度范围做了参数化设置，如果需要调整设备的极限温度范围，只需要修改保温层厚度参数就可以快速调整整体外形尺寸，不需要重新搭建整体框架结构，这种参数化的设计思路可以大幅缩短同系列不同规格试验舱的研发周期，在做同平台衍生型号设计时，只需要调整腔体长度、宽度参数，就可以快速生成不同容积的试验舱模型，适配不同尺寸试样的测试需求。

　　舱门的锁止结构采用多点式压紧锁，建模时给锁具的运动行程做了干涉检查，保证舱门关闭时每一个锁点都能均匀压紧密封胶条，不会出现局部密封不严导致的漏冷漏热问题，密封胶条采用耐高低温的硅橡胶材质，安装槽的结构设计成嵌入式，更换胶条时不需要拆卸整个舱门，只需要将旧胶条从槽内拉出，嵌入新胶条即可完成更换，降低后期的维护成本。设备顶部预留了测试孔的安装位置，可以根据用户的实际测试需求，加装不同数量的线缆过孔，过孔采用密封塞结构，在不使用时可以完全密封，使用时可以穿过测试线缆连接外部的检测设备，满足不同测试场景的走线需求。整体结构的受力分析在建模阶段就做了初步校核，舱体底部的框架采用加厚方管焊接结构，可以承受腔体内部放置重型试样时的载荷，不会出现框架变形导致舱门错位、密封失效的问题，外壳钣金的折弯角度与拼接缝隙都做了公差预留，保证组装完成后外表面平整，没有明显的拼接缝隙，既提升设备的外观质感，也能减少外部灰尘进入设备内部的缝隙，方便日常的清洁维护。
