NEX30-80薄型工业电子设备壳体结构

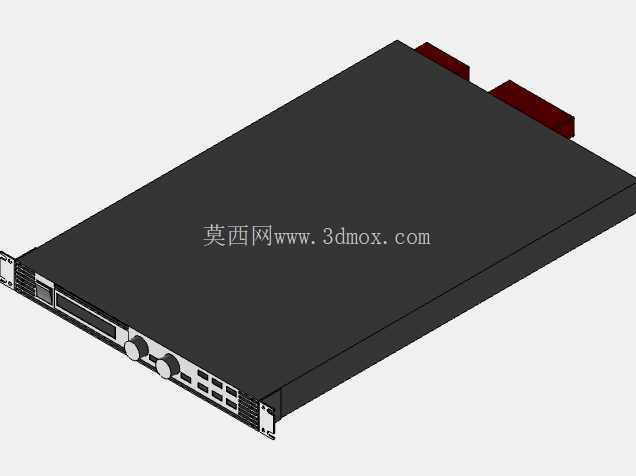

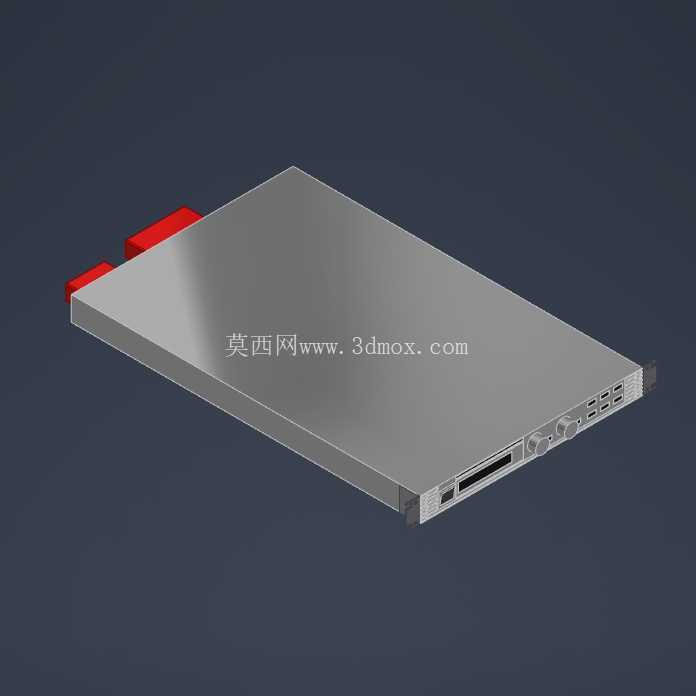

　　从整机外轮廓看，这套薄型电子设备采用近似平板式的紧凑布局，主体为大面平整的金属壳体，厚度方向被明显压缩，适合嵌入标准机柜层位、桌面测控工位或车载机架内部。壳体上盖以整块平面板材为主，边角做了小尺寸过渡处理，既保证钣金折弯后的刚性，也避免尖锐棱边在装配和维护时造成划伤。前端区域集中布置各类外接接口与操作元件，后侧可见红色凸起结构，可用于走线限位、连接器避让或辅助固定，整体空间分配遵循“大面留给内部板卡、边缘留给接口与紧固件”的思路。

　　在实际应用中，这类设备常承担信号采集、通讯转接、测试控制或数据交换等任务，安装环境多为工业控制台、检测台架、自动化产线侧边柜以及实验室仪器堆垛区。由于现场往往要求在有限高度内叠加多台设备，薄型壳体能够显著降低单层占用空间；平整上盖也便于在多台叠放时保持受力面均匀，减少局部压陷。前端接口集中排布，使操作人员在不移动设备的情况下完成线缆插拔、状态观察和局部调节，维护时只需关注正面接线区，不必频繁从机架中抽出整机。

　　结构设计上，壳体侧壁承担主要抗弯作用，板材通过折弯形成封闭或半封闭箱型轮廓，配合内部折弯边、支撑柱或板卡安装柱，可提升薄板在跨度较大时的固有频率。大平面上盖虽然视觉简洁，但工程上不能只按外观面处理，需要在内部对应PCB固定点、电源模块位置和连接器受力点设置局部加强或支撑，避免插头反复插拔时引起面板变形。前端面板开孔区按照接口外形、插拔手距和标签识别空间进行分区，圆形接口、矩形槽口和多组小型端口依次排列，相邻接口之间保留足够手指间隙，防止线缆插头互相干涉。

　　安装边界方面，三维建模时应重点核对整机长宽厚三个方向的包络，尤其是前端接口外露长度、后侧凸起高度以及底部支撑面位置。若用于机柜集成，还要确认设备两侧是否需要导轨、法兰耳或滑块支撑；若采用桌面放置，底部脚垫或支撑条的高度会影响散热风道和线缆弯曲半径。面板上的开孔不能只满足几何装配，还要考虑连接器壳体公差、螺钉头沉陷、防尘盖摆动以及维修工具进入角度。对于靠近边缘的端口，模型中应预留插头外壳和线缆最小弯曲空间，否则现场会出现线缆强行弯折、接头无法完全锁止的问题。

　　散热与电磁兼容也是这类薄型机箱不能忽视的环节。内部电源、处理板和通讯模块工作时会形成局部热源，封闭金属壳虽然有利于屏蔽，但也可能限制自然对流，因此在结构阶段就要结合板卡发热位置规划底面或侧面通风间隙。金属壳体之间的搭接面应尽量连续，螺钉连接点分布均匀，使面板、上盖和底框形成稳定导电通路；接口开孔区域则需在满足插拔需求的同时控制过大开口，降低屏蔽薄弱区。

　　从建模表达角度，外观面可以做得简洁，但内部装配关系必须完整：板卡定位柱、接地触点、螺钉柱、避让槽、接口加强边和线缆通道都应在数模中体现。薄壳类产品最容易在大面平面度、折弯回弹、端口公差累积和装配顺序上出问题，因此结构评审时应把整机放入实际安装场景中检查，而不是单独看渲染效果。通过包络校核、接口插拔模拟、堆叠受力分析和维护空间验证，能够在设计前期发现机柜干涉、线缆拥挤、支撑不足等典型问题，使该薄型电子设备在密集工业现场中具备稳定安装和便捷维护的基础。
