欧姆龙D4A-4510N安全限位开关结构

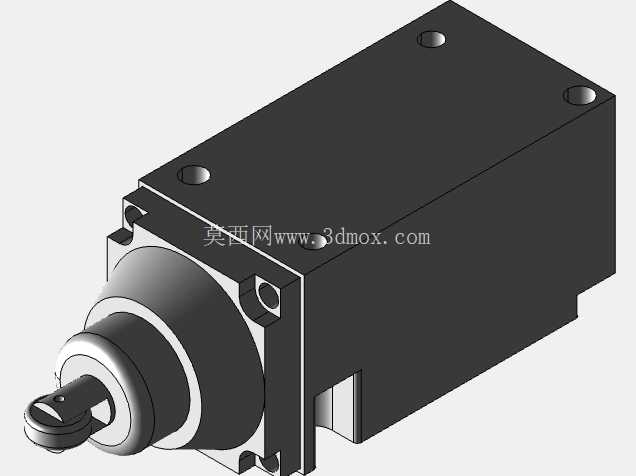

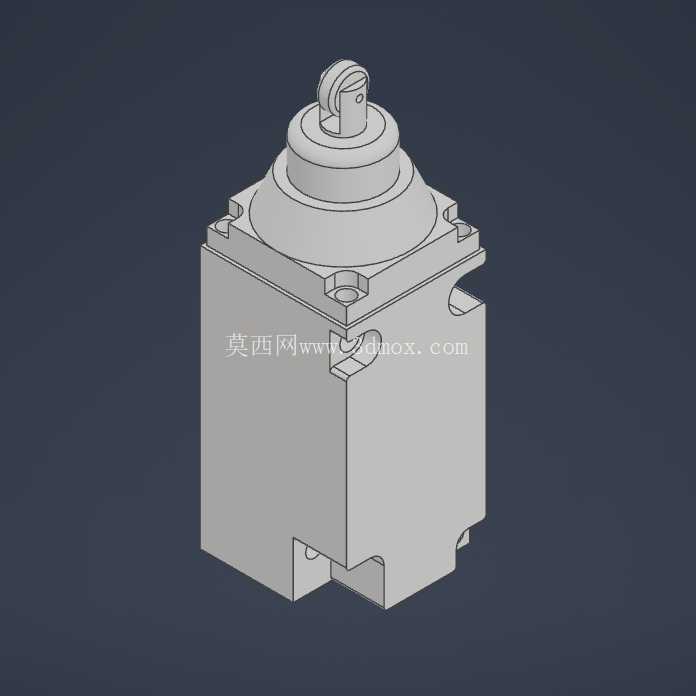

　　这款顶部滚轮柱塞式的安全限位部件，常被布置在自动化生产线的工位硬限位边界、机床运动轴的行程终端、输送线的料位触发点位，以及各类工业设备的安全防护门联锁位置，用来在机械运动部件抵达预设位置时触发通断信号，切断动力回路或传递到位指令，避免设备超程碰撞、防护门未闭合时设备误启动这类安全隐患。从结构设计来看，主体采用方型基座搭配顶部突出的滚轮柱塞触发头，方型基座的四个边角预留了沉头安装孔位，安装时可直接通过螺栓固定在设备的安装基板上，基座侧面预留的走线槽结构，方便现场布线时线缆从侧方引出，避免顶部走线被运动部件剐蹭。顶部的滚轮柱塞触发头采用圆弧滚轮设计，相比平头柱塞结构，能减少与运动撞块的滑动摩擦，长期往复触发时磨损量更小，触发手感更顺滑，

　　柱塞内部自带复位弹簧结构，外力撤除后可自动回弹复位，无需额外加装复位组件。建模过程中严格还原了产品的安装边界尺寸，基座的长宽尺寸适配常规工业开关的安装孔距标准，替换同类型老款开关时无需重新打孔调整安装位，顶部柱塞的伸出高度、滚轮直径都按照实物比例还原，能直接用于设备的三维布局干涉检查，提前验证撞块与触发头的接触行程是否合理，避免现场安装时出现触发不到位或者过压损坏开关的问题。这类安全开关的防护等级适配工业车间的多粉尘、少量切削液飞溅的工况，外壳的接缝处做了贴合密封处理，建模时也还原了外壳的拼接缝隙细节，方便设计人员做设备整体的防护结构验证。在做设备三维布局时，将该模型导入装配体后，可以模拟运动部件的行程轨迹，

　　确认触发点的位置是否匹配工艺要求，比如在流水线顶升机构的上下限位处，可通过该模型验证顶升板运动到上下极限位置时，是否能准确压合开关滚轮，压合行程是否在开关的额定触发行程范围内，避免压合量不足导致信号漏触发，或是压合过量导致开关内部结构损坏。开关的接线端子位置在基座内部，模型还原了基座内腔的端子排布空间，方便设计人员提前规划线缆的弯曲半径，预留足够的接线操作空间，避免后期装配时线缆弯折过度影响使用寿命，或是接线空间不足导致装配效率低下。
