弹簧加载式定扭矩扭力扳手三维设计

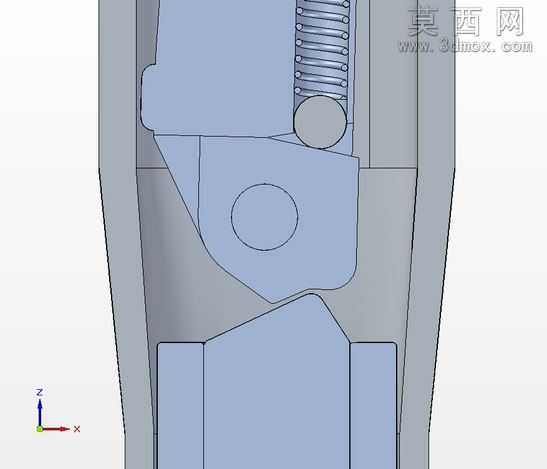

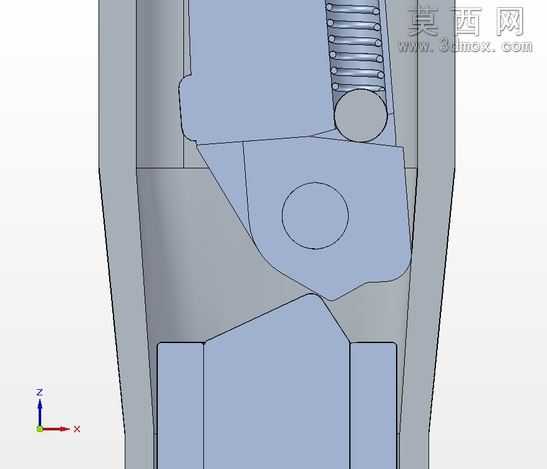

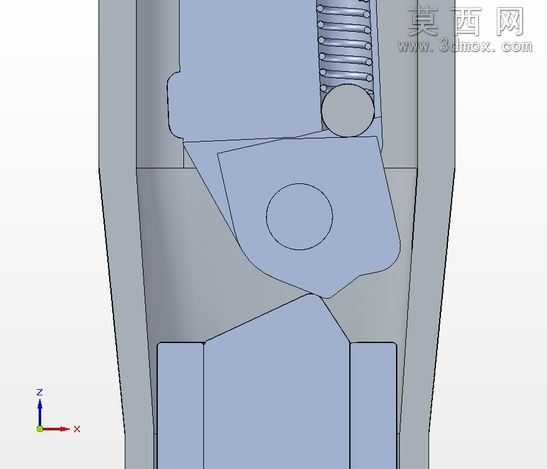

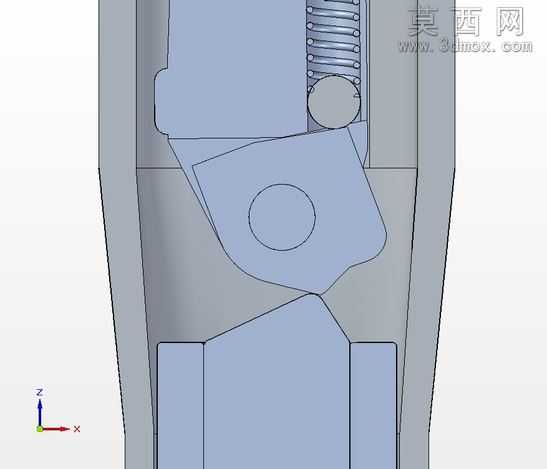

本作品为弹簧加载式扭矩扳手的三维参数化模型，整体采用自顶向下的建模思路完成全结构设计，在主流三维CAD软件中完成各零件的特征建模与整机虚拟装配，全程遵循机械设计的公差配合规范，还原实物的装配逻辑与功能实现逻辑。建模过程中首先完成整体轮廓的骨架草绘，确定扳手总长、握持段直径、棘轮头尺寸的核心参数，再拆分出棘轮驱动头、杆身主体、扭矩调节机构、弹簧加载组件、尾端调节旋钮五大模块逐一细化。模型对金属部件统一赋予哑光合金钢材质，对握持防滑段做细微的滚花纹理特征处理，对棘轮头的拨片、尾端的刻度标识都做了精细化的特征还原，渲染阶段采用柔和的工业白模展示环境，搭配标准三向坐标系标注，清晰呈现产品的整体外观与结构比例。结构设计上，核心加载单元采用碟形弹簧与螺旋弹簧组合的方案，螺旋弹簧选用4毫米直径钢丝、16毫米中径的参数规格，可实现最高210Nm的触发扭矩阈值，模型内部完整还原了弹簧的预压调节结构、扭矩触发的跳脱机构、棘轮头的换向棘爪结构，杆身预留的扭矩刻度窗口、尾端的旋转调节结构都做了可动性的装配约束，能够模拟真实扭矩扳手的调节、触发动作。设计过程中针对弹簧的刚度、预压量做了配套的参数计算，将计算逻辑关联到模型的参数表中，可通过修改弹簧丝径、中径、有效圈数的参数快速调整扭矩量程，适配不同的紧固作业需求，所有配合面都按照实际装配要求设置了合理的间隙与公差，避免虚拟装配中出现干涉问题，模型可直接用于产品结构验证、作业演示、二次开发改型等场景。
