Kobold DSV系列DN20玻璃转子流量计结构

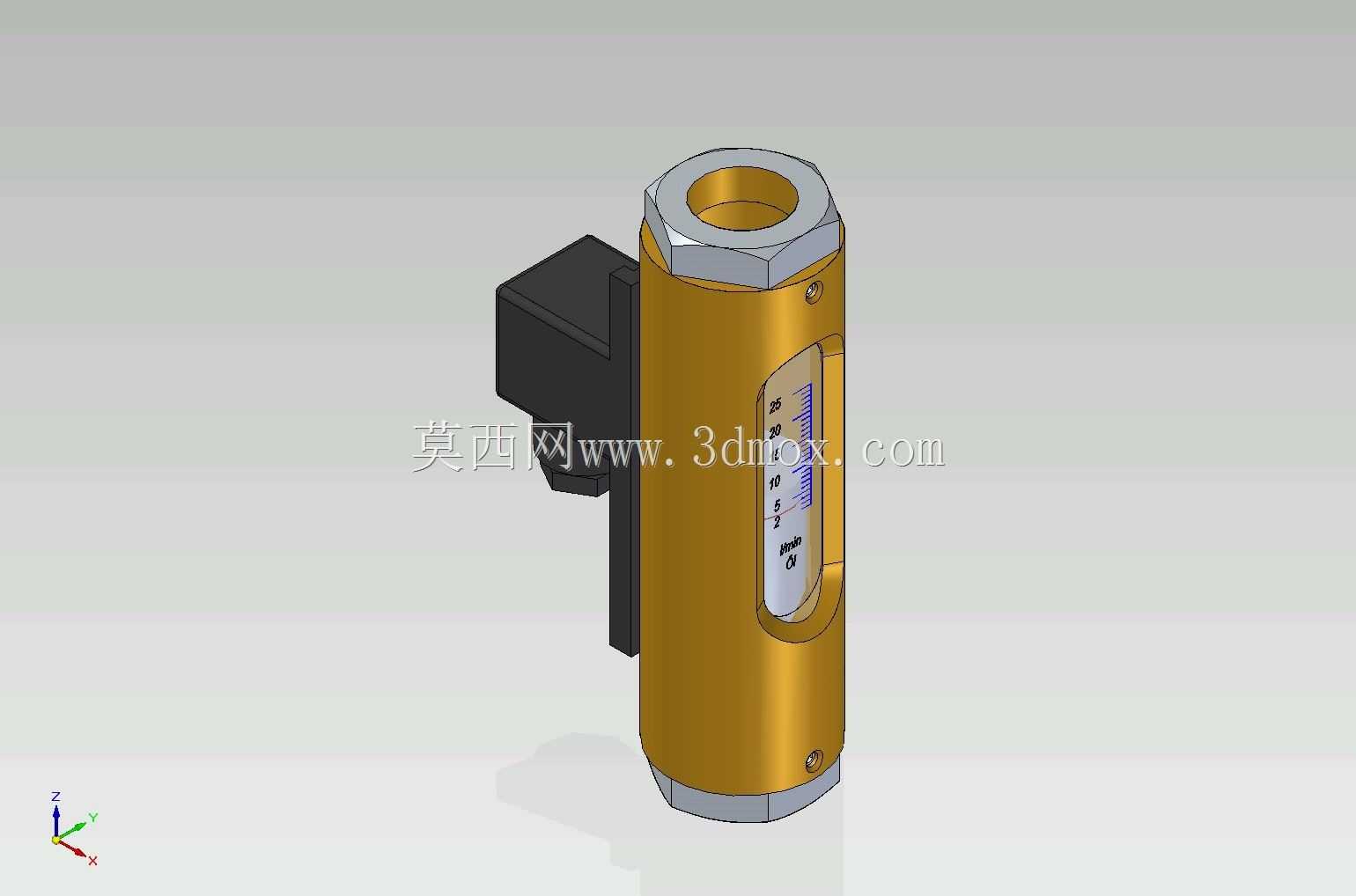

　　这款变面积式流量检测装置，公称通径DN20，适配小口径工艺管路的流体流量监测需求，常见于小型水处理支路、实验室流体回路、化工加药管线、冷却循环水支管等场景，用来实时直观显示管路内的流体瞬时流量，无需外接供电即可完成目视读数，适合对成本控制要求高、需要就地快速确认流量状态的工位。设备主体采用金属管身搭配透明玻璃观测窗的结构，上下两端为内螺纹连接接口，接口端面做了密封贴合面设计，安装时可直接对接同通径的工艺管路，整体安装长度适配常规DN20仪表的安装预留空间，侧边附带的限位开关模块可在流量达到设定阈值时输出开关信号，接入设备的联锁控制回路，实现流量超限的报警触发，比如冷却回路流量过低时触发设备停机保护，加药流量超限时切断供料泵输出。

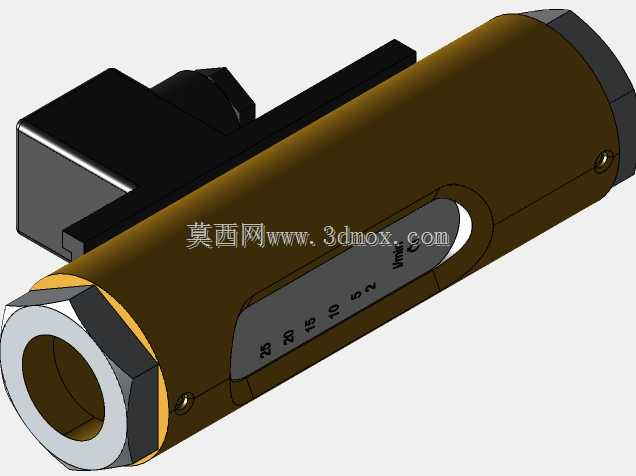

　　设计上采用锥形浮子的变面积测量原理，流体自下而上流经测量管段时，浮子在流体推力作用下沿锥形管内壁上浮，流速越高浮子平衡位置越高，玻璃观测窗上直接蚀刻流量刻度，可直接对照浮子位置读取当前流量值，该型号量程覆盖2-25升/分钟的流量区间，适配洁净水、低粘度药剂等无大颗粒杂质的流体介质。建模过程中还原了管身的六角拆装结构，方便安装时使用扳手夹持拧紧，侧边开关模块的出线位置做了走线避让，玻璃观测窗的密封压边结构也做了细节还原，浮子与锥形管的配合间隙按照实际产品的运动公差做了预留，整体结构无干涉，可直接用于仪表选型的装配校核、管路布局的干涉检查，也可作为教学演示模型展示转子流量计的工作原理。安装时需注意流体方向必须与标识的自下而上方向一致，否则会导致浮子无法正常上浮、读数失准，上下接口安装时的拧紧力矩需控制在合理范围，避免压裂玻璃观测窗，侧边限位开关的触发位置可根据实际工况的报警阈值调整，调整后需锁紧固定螺丝防止运行中位置偏移。
