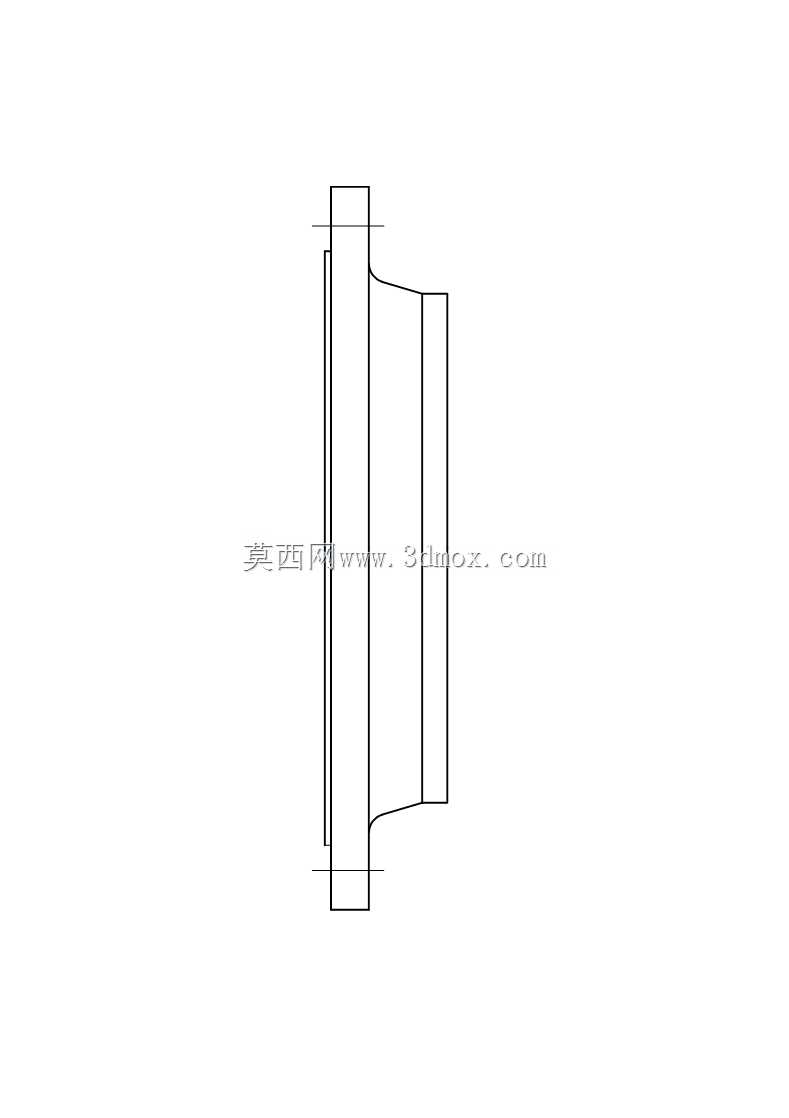

符合DIN2633标准DN300PN16对焊法兰

　　在石化、市政给排水、热力输送、工业循环水系统的中高压管路布设场景中，这类带颈对焊法兰是管路对接、设备端口连接的核心承压连接件，不同于平焊法兰的承插式连接结构，带颈结构的设计初衷是通过颈部的锥形过渡段，分散法兰盘与管道焊接位置的应力集中，避免管路在长期承压、温度交变工况下出现焊缝开裂、密封失效的问题。这款法兰适配公称通径300mm的管路，公称压力等级对应PN16，也就是1.6MPa的额定工作压力，完全遵循DIN2633标准的尺寸公差要求设计，建模过程中严格对齐标准里的密封面尺寸、螺栓孔分布圆直径、颈部壁厚渐变斜率、法兰盘厚度等核心参数，保证模型导出的工程图能直接用于加工校验、管路装配模拟。从实际选型应用的角度看，

　　这类对焊法兰通常用在管路应力波动较大、输送介质温度跨度大的工段，比如化工车间的原料输送管线、热电厂的蒸汽输送支路、大型循环水系统的泵组出口连接段，安装时需要将法兰颈部与管道做全焊透的对接焊缝，相比平焊法兰的角焊缝结构，对接焊缝的无损检测更容易实施，焊接质量更易管控，长期运行的密封可靠性更高。建模时特意还原了颈部的圆弧过渡结构，这个细节很多非标的简化模型会直接做成直角，实际生产中这个过渡圆弧是降低应力集中的关键，直角结构在压力循环载荷下很容易在根部萌生疲劳裂纹；法兰盘上的螺栓孔采用跨中分布的形式，也就是螺栓孔中心与管路轴线的垂直、水平方向呈45度错位，这种排布方式能让密封面的压紧力分布更均匀，避免垫片局部压溃导致的泄漏。

　　密封面采用突面结构，适配非金属软垫片、缠绕式垫片等常用中压密封件，安装时只要保证法兰端面的平行度公差在标准允许范围内，按对角顺序分次拧紧螺栓，就能实现稳定的静密封效果。从安装边界来看，这款法兰的颈部外径与适配的无缝钢管外径完全匹配，焊接时不需要额外做坡口加工的尺寸适配，螺栓孔的数量、孔径也和同压力等级同通径的阀门、泵体、设备接口法兰完全通用，能直接实现跨设备的管路对接，不需要额外制作转换连接件，在三维管路装配设计中，直接调用这个模型就能快速完成管路节点的布设，提前校验螺栓安装的操作空间、法兰与周边管线构件的干涉情况，减少现场安装时的尺寸错配问题。
