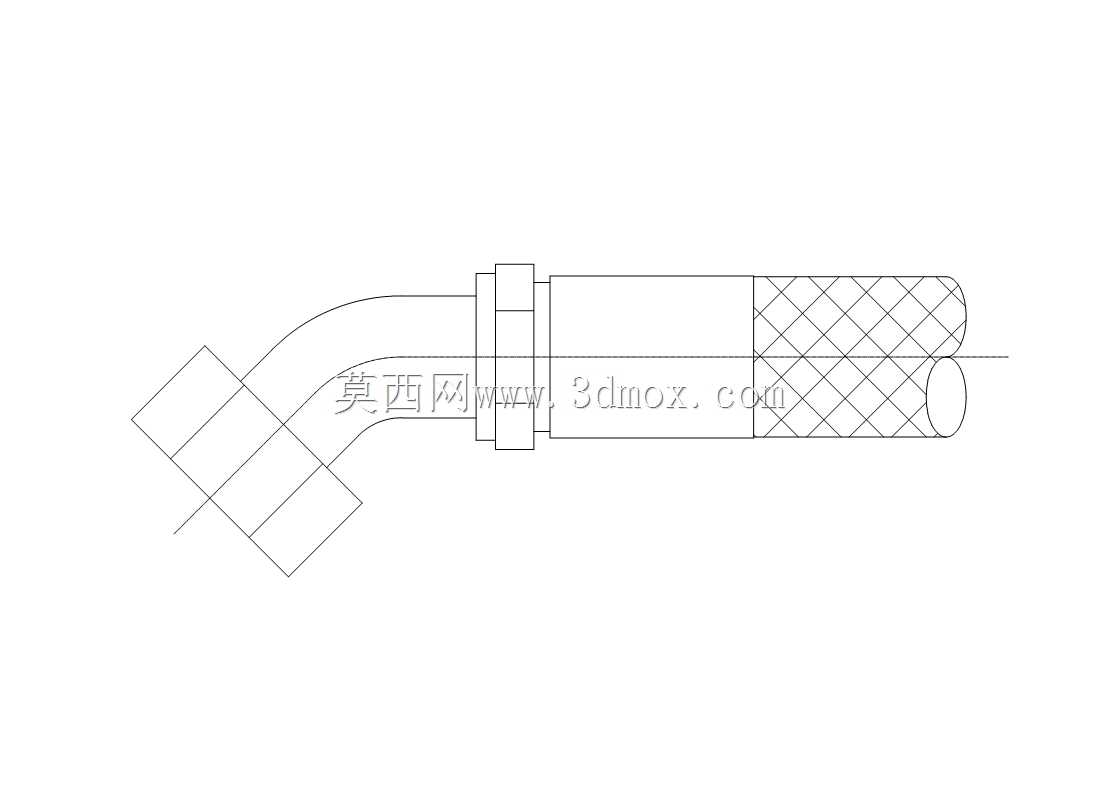

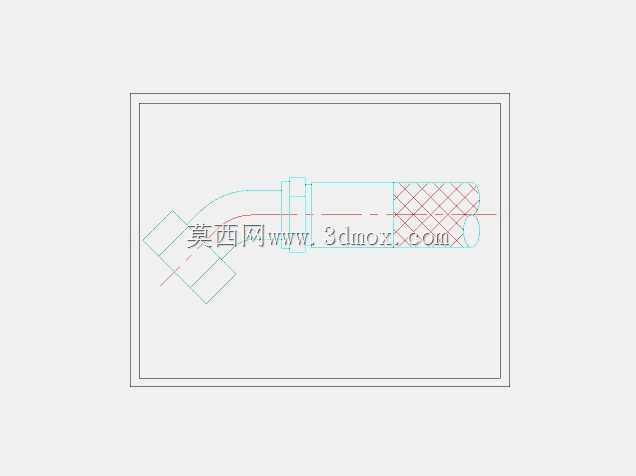

45度弯通液压软管接头结构设计

　　在液压系统的管路布设场景中，受设备安装空间限制、管路走向避让需求，直通过渡接头往往无法适配紧凑布局下的管路连接要求，45度弯角的液压软管接头便成为这类场景下的常用连接件。这类接头一端采用标准外螺纹连接形式，可直接对接阀块、液压泵、油缸等液压元件的对应油口，另一端通过扣压结构与高压橡胶软管实现可靠连接，45度的弯折角度能够在不额外增加管路弯折应力的前提下，引导管路沿预设方向排布，避免软管出现过小弯曲半径导致的通径缩减、内层橡胶过早疲劳损坏等问题。从结构设计层面来看，接头的螺纹端采用标准公制或英制管螺纹规格，配合密封端面可实现高压工况下的静密封，避免液压油渗漏；弯折段采用平滑圆弧过渡结构，不存在应力集中的直角棱边，

　　能够保证液压油在管路内流动时的平顺性，减少局部压损与紊流产生的发热问题；与软管连接的芯杆部分设计有多道环形倒刺结构，扣压后可嵌入软管内层橡胶，配合外部金属套筒的挤压变形，实现接头与软管之间的抗拉脱与密封双重作用，能够承受液压系统周期性的压力冲击，不会在高压脉冲工况下出现拔脱、渗漏故障。在实际设备应用中，这类接头广泛用于工程机械、注塑设备、机床液压站等场景的管路连接，比如挖掘机工作装置的液压管路布设中，受动臂、斗杆的摆动空间限制，直接头连接的软管会在部件动作时与周边结构件发生剐蹭，采用45度弯接头可调整软管的出线角度，让软管随部件动作时保持自然弯曲状态，延长软管使用寿命；在小型液压站的阀组布局中，阀块安装位置贴近油箱侧壁时，

　　45度接头可让连接软管避开油箱侧板，减少不必要的管路弯折。设计这类接头的三维模型时，需要重点控制弯折段的圆弧半径，既要保证通流面积不出现突变，也要控制接头整体的安装外轮廓尺寸，避免安装后与周边零部件出现干涉；螺纹端的长度需要匹配对应油口的螺纹深度，保证拧紧后密封端面能够完全贴合密封面，同时不会出现螺纹拧入过深顶坏阀块内部流道的问题；芯杆部分的外径尺寸需要与适配软管的内径严格匹配，过大会导致软管装配困难，过小则会在扣压后出现密封间隙，引发渗漏问题。这类接头的安装边界需要明确标注螺纹端的对边尺寸、弯折后接头的总高度、芯杆端的配合直径，方便管路设计人员在三维布管时提前预留安装操作空间，尤其是在密集排布的阀组区域，需要预留足够的扳手操作空间来完成接头的拧紧作业，避免出现安装干涉导致无法装配的问题。
