集成轴流风机的电子功率模块散热装置

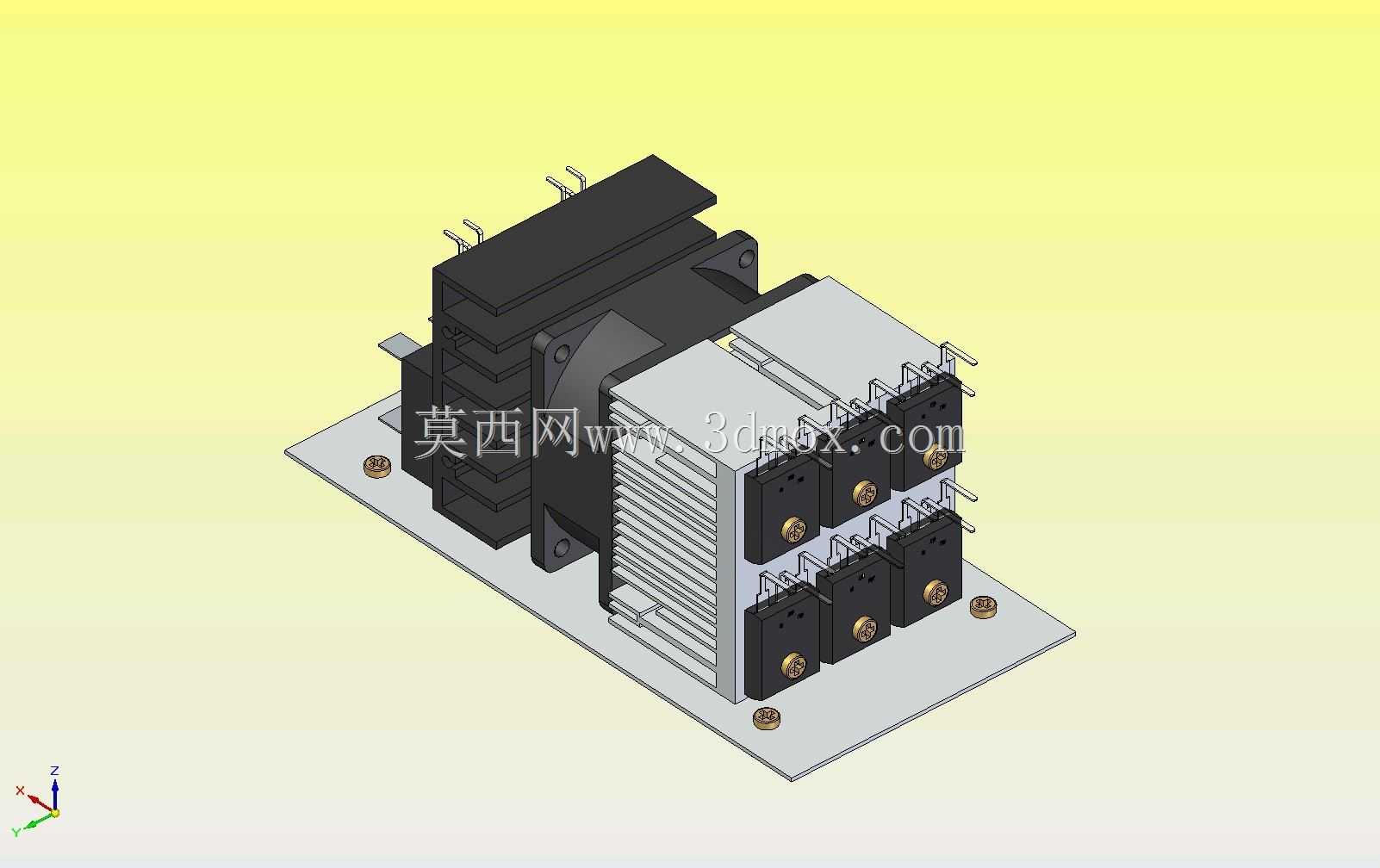

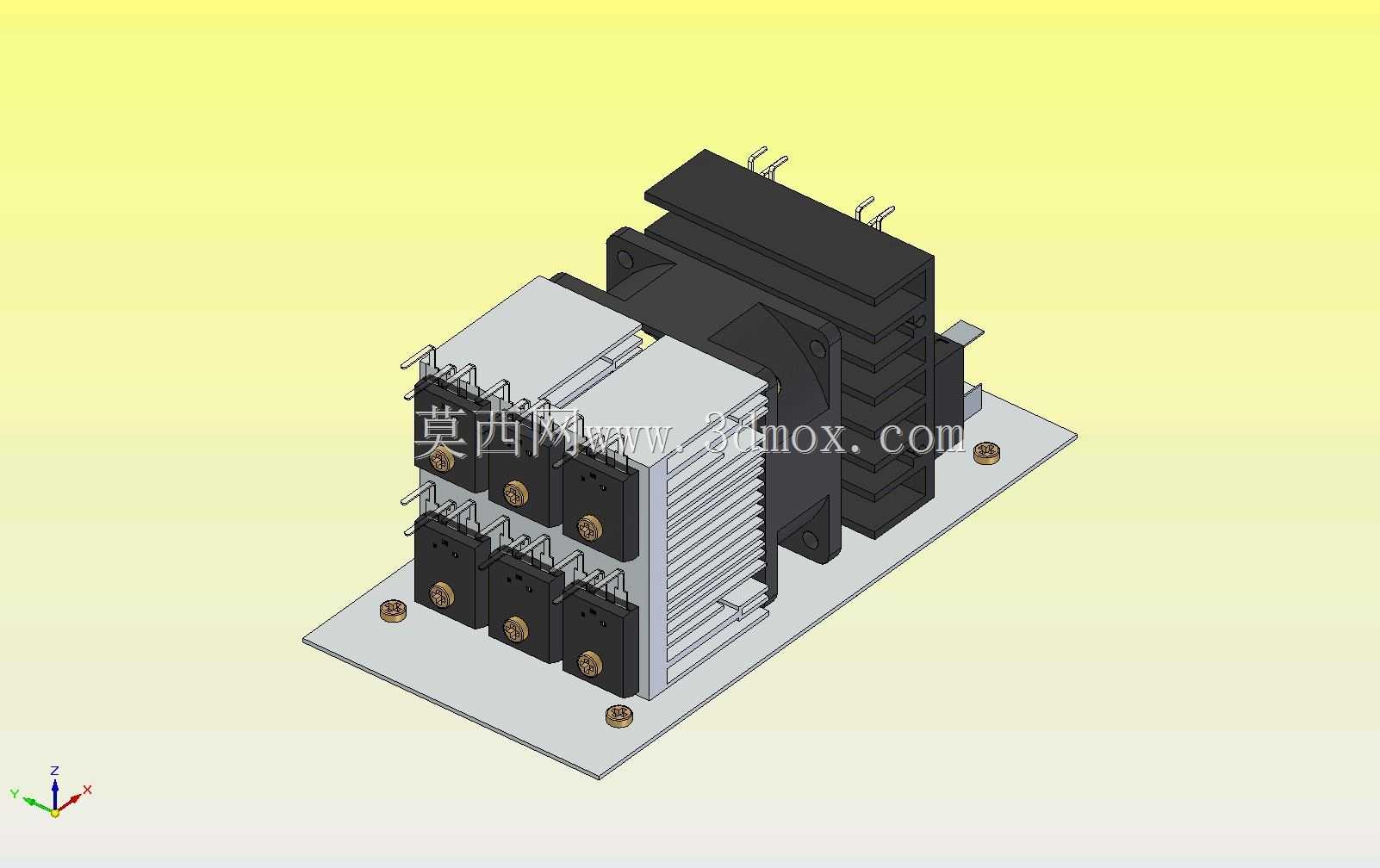

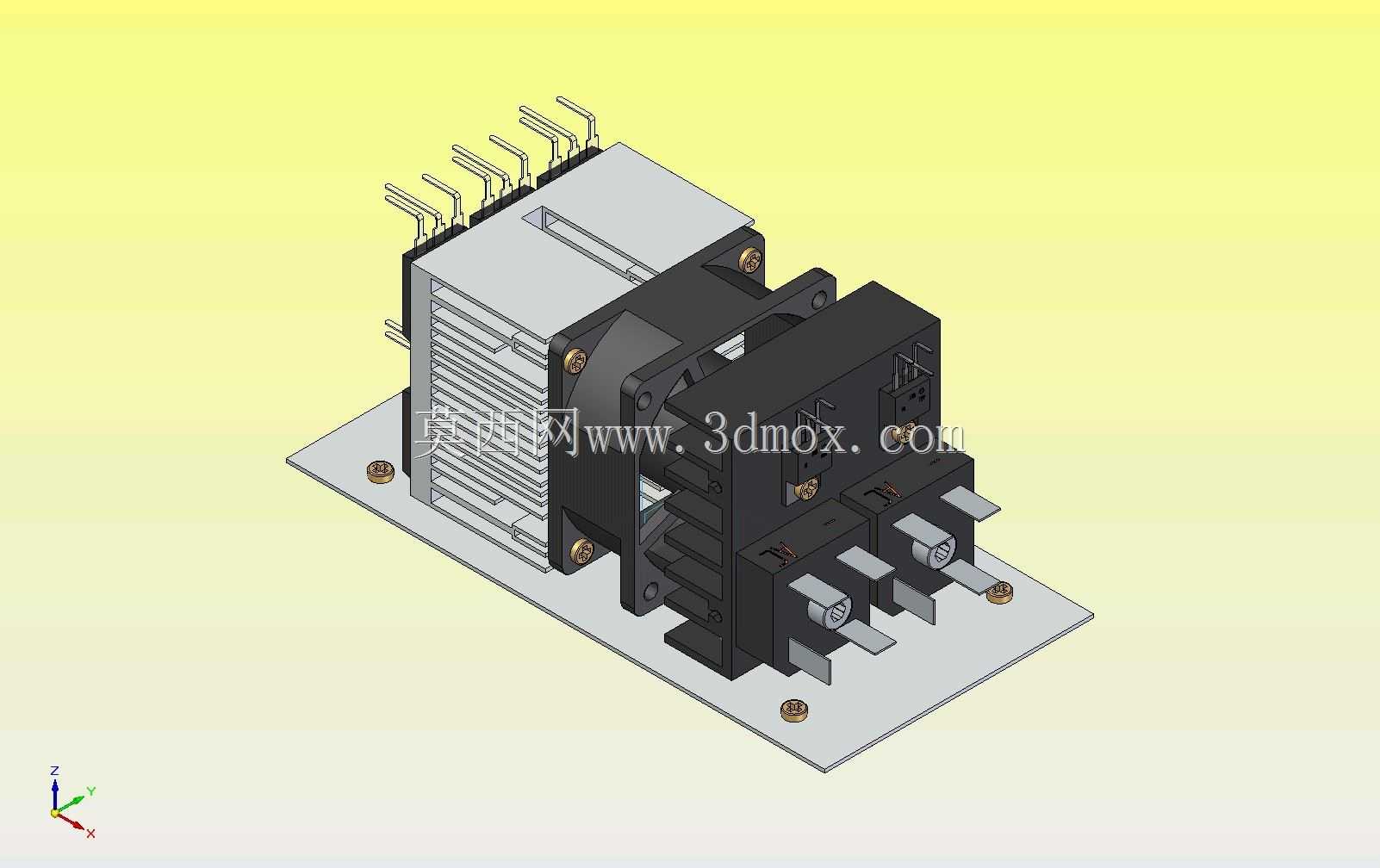

　　这套风冷散热结构主要面向工业电源、伺服驱动、大功率逆变模块这类发热密度较高的电力电子场景，核心作用是把功率器件工作时产生的结热快速导出并通过强制对流散到周边环境，避免器件因过热触发降额、热击穿甚至烧毁。从结构布局来看，整套组件以一块平整的金属安装底板作为承载基准，底板上预留了对应功率器件的定位孔位与固定螺孔，安装时可直接通过螺栓固定在设备仓内的预设安装位，不需要额外做复杂的转接支架，适配常规工业电控柜内的安装间距。

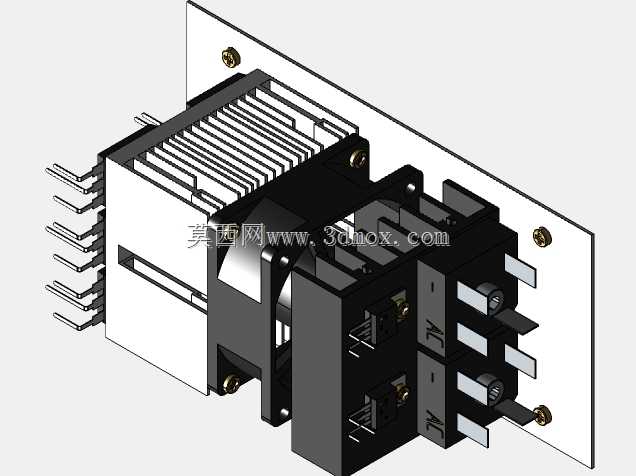

　　散热主体采用挤压铝型材鳍片结构，鳍片间距经过匹配风机风量做了优化，既不会因为间距过小导致风阻陡增、实际穿流风量不足，也不会因为间距过大浪费换热面积，鳍片根部与器件贴合的接触面做了铣平处理，能保证与功率器件外壳的贴合度，降低接触热阻。集成的轴流风机直接通过减震胶钉固定在鳍片的侧端进风位，风机出风方向正对鳍片间隙，工作时能在鳍片间形成稳定的贯穿风道，相比自然散热方案，同体积下的热阻可降低六成以上，能支撑更高的器件持续输出功率。

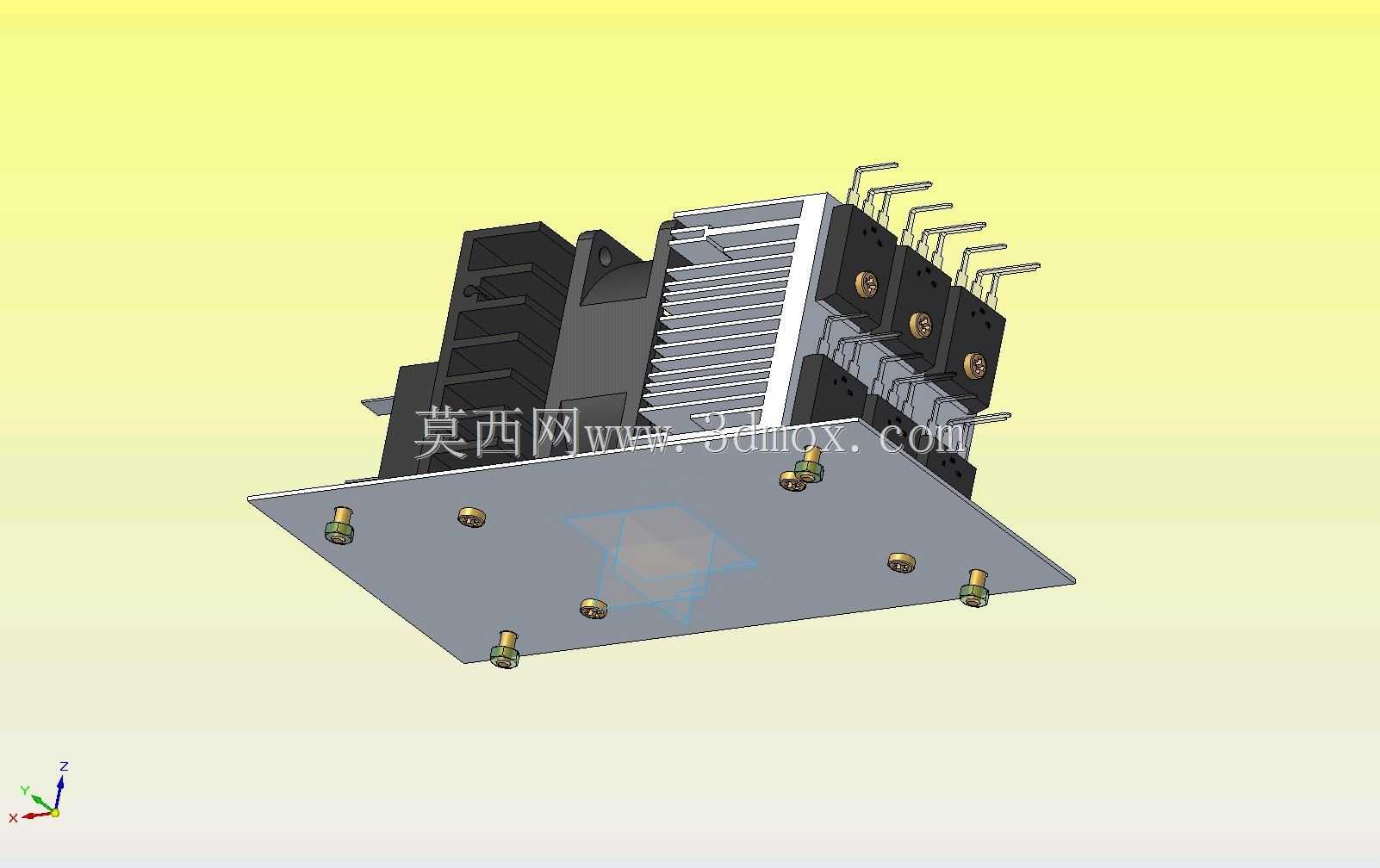

　　设计时特意把功率器件的接线引脚朝向组件外侧预留了足够的操作空间，现场接线时不需要额外拆卸散热组件就能完成端子压接与固定，后期维护更换器件也不用整体拆解散热结构。底板上的固定孔采用长圆孔与圆孔组合的设计，能兼容一定范围内的安装位置公差，降低对机柜安装位的加工精度要求。整套结构的外形边界控制紧凑，不会过多占用电控仓内的走线空间，风机的供电引线也预留了走线卡槽，避免引线靠近鳍片或者器件引脚引发绝缘风险。

　　从热设计逻辑上，这套结构没有追求过度的冗余散热面积，而是通过风道匹配、接触热阻控制来平衡散热效率与结构体积，适合在环境温度-10℃到55℃的常规工业场景下使用，对应持续耗散功率在百瓦级的功率模块散热需求，安装时只需要在器件与散热基板接触面涂覆标准厚度的导热硅脂，按规定扭矩锁紧固定螺栓即可达到设计散热效果，不需要额外做散热调试。
