1/4英寸PT内螺纹铸铁连接插座

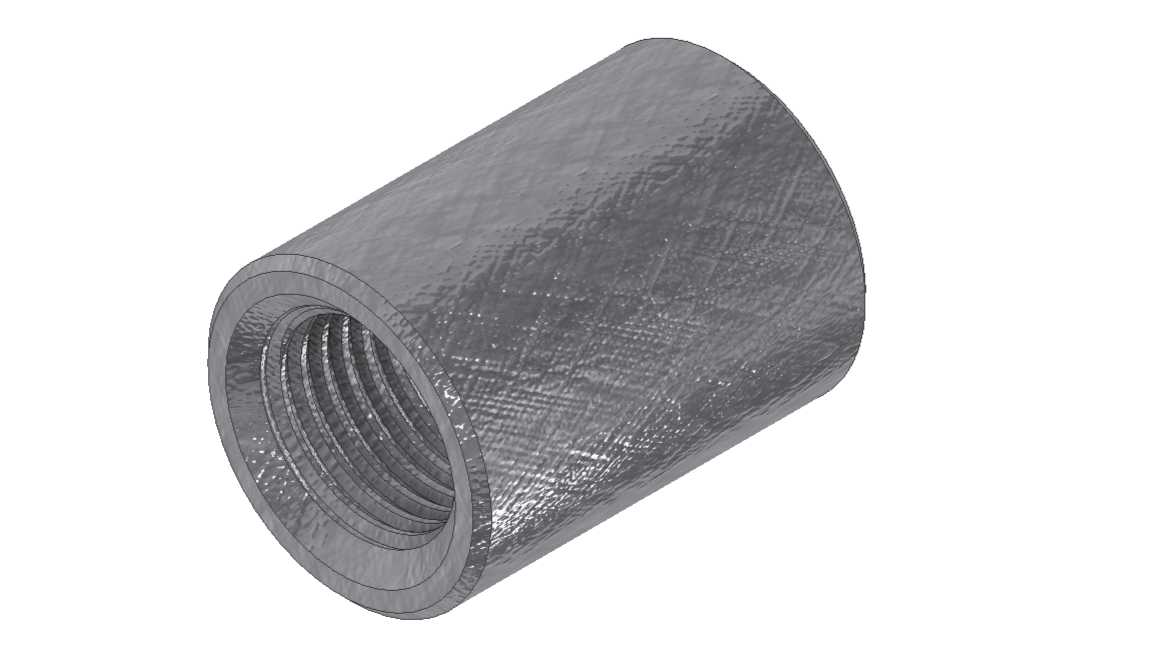

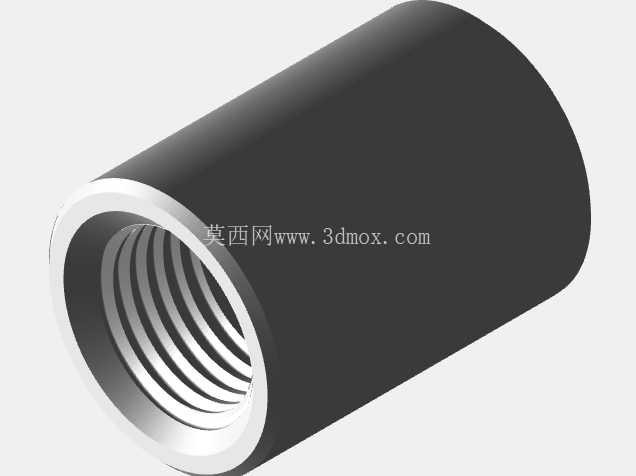

在气动控制回路、低压流体输送、小型液压支路以及民用给排水的末端接驳场景里，这类内螺纹直通插座是管路搭建中最基础也最容易被忽略的核心连接件，很多现场装配出现的渗漏、螺纹滑牙、承压不足问题，追根溯源往往是接头选型或者结构设计没有匹配实际工况要求。这款1/4英寸规格的内螺纹插座，采用铸铁材质加工成型，适配2分PT内牙连接标准，整体为等径直筒结构，两端均加工同规格内螺纹，核心作用是实现两段同管径外螺纹管路的直线对接，不需要改变管路走向，也不需要做变径转换，在空间局促、管路排布紧凑的设备内部走线走管场景下，这种直通结构的接头比带弯头、三通的结构流体阻力更小，也不会额外占用径向安装空间。

从设计逻辑上看，这款接头没有做多余的外形修饰，外圆柱面保留了铸铁材质的原始粗糙肌理，没有做抛光或者镀层处理，这种设计并非工艺简化，而是针对铸铁材质的应用场景做的适配：铸铁本身的减震性能优于钢制接头，在存在小幅管路振动的气动设备、小型空压机输气支路里，粗糙的外表面也方便安装时用管钳夹持发力，不会因为表面过于光滑导致夹持打滑，拧接时的扭矩可以更稳定地传递到螺纹副上，避免拧接过紧造成螺纹崩裂，或者拧接不到位出现密封失效。螺纹部分采用PT55度密封管螺纹标准，牙型角的设计本身就具备一定的密封性能，安装时配合生料带或者密封胶填充牙隙，就能在1MPa以内的流体压力下实现可靠密封，不需要额外加装密封垫片，减少了装配时的零件数量，也降低了后期维护时密封件老化失效的概率。

尺寸边界上，这款接头的整体长度控制在短款直通的常规范围，两端内螺纹的有效旋合长度满足管螺纹连接的标准要求，不会因为旋合长度不足导致螺纹连接强度不够，也不会因为筒体过长造成材料浪费、安装空间占用过大。筒壁厚度经过核算，在铸铁材料的许用应力范围内，既可以承受常规工况下的管路内压，也能承受安装拧接时的夹持力和扭矩，不会出现筒壁开裂、螺纹变形的问题。两端的螺纹入口处做了微小的倒角导向，安装时外螺纹接头可以更顺畅地对准内螺纹入口，不会出现螺纹错牙、刮伤牙顶的问题，哪怕是现场经验不足的装配人员，也能快速完成对接，减少装配失误率。

实际应用中，这类接头常见于小型自动化设备的气动供气管路对接、车间压缩空气支路的管线延长、小型液压站的低压回油管路连接，甚至在一些民用的自来水、燃气支路改造里也能见到同结构产品的身影。不同于黄铜或者不锈钢材质的接头，铸铁材质的成本更低，刚性表现更好，在没有强腐蚀介质的常规工况下，使用寿命完全可以满足设备全生命周期的使用要求，不需要做频繁更换。设计这类三维模型的时候，需要重点关注螺纹参数的准确性，PT螺纹的锥度、牙距、牙高都要严格对应标准数值，不能按照普通公制螺纹的参数去建模，否则加工出来的零件会出现螺纹无法旋合、密封失效的问题；同时筒体内壁的流通孔径要和螺纹通径匹配，不能出现内壁台阶过大的问题，否则会增加流体通过时的阻力，在气动回路里还会造成不必要的压力损失，影响末端执行元件的出力稳定性。另外，外圆柱面的尺寸要匹配常用管钳的夹持范围，不能做的过细或者过粗，过细会导致夹持时筒壁受力变形，过粗则会让常规工具无法有效夹持，增加现场安装的难度。
