手动螺杆式管子夹持固定工装结构设计

这款手动螺杆驱动的管子夹持装置，是管路预制、现场维修、五金加工场景中高频使用的夹持类工装，核心作用是在对金属或非金属圆管进行套丝、切割、坡口打磨、管件焊接对位时，提供稳定的装夹定位，避免管材在加工受力时出现转动、轴向窜动，保障加工精度与操作安全。不同于常见的手持式管钳，该装置为台式固定结构，可通过底座的两个安装支脚锁紧在工作台面，装夹稳定性远高于手持工具，适合长时间、大扭矩的管材加工作业。

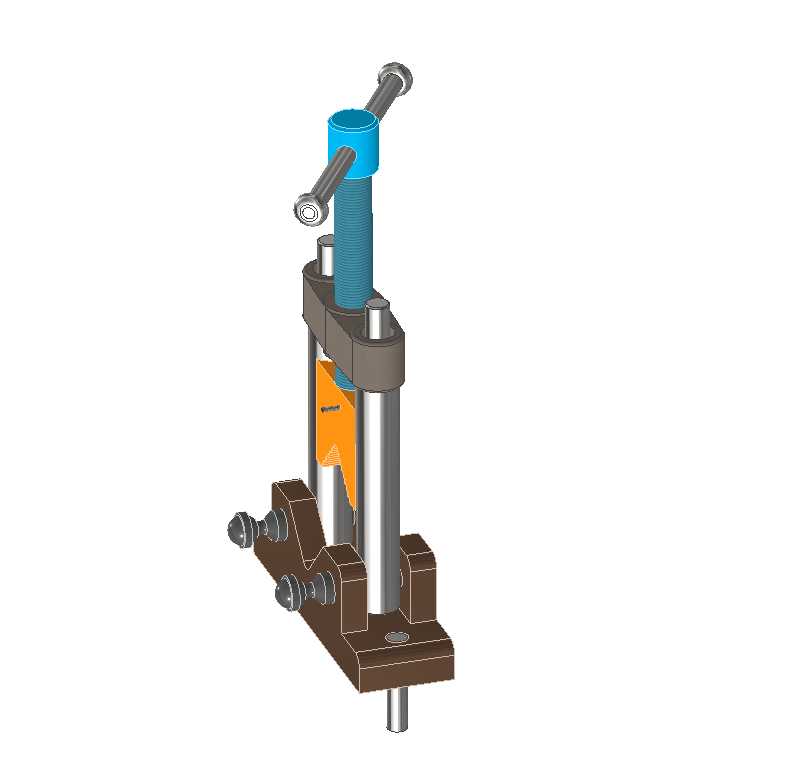

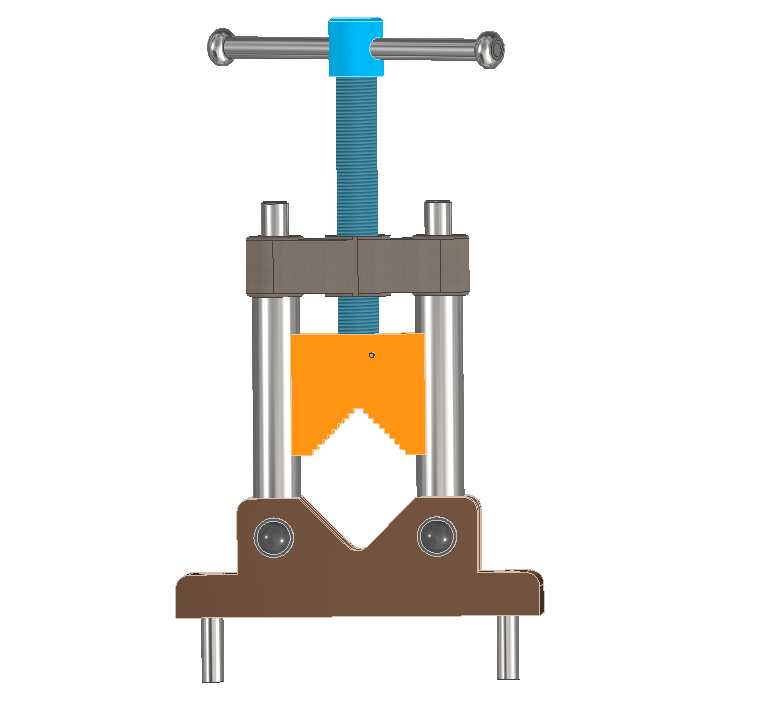

从功能结构来看，装置采用双导柱导向配合梯形螺杆传动的夹紧方案，顶部的T型转动手柄连接垂直布置的梯形螺杆，转动手柄时螺杆带动上部的V型压块沿两根平行导柱做垂直方向的直线运动，与底座上的固定V型支撑块配合，形成对圆形管材的四点抱紧夹持。V型块的夹角设计为90度，能够适配一定直径范围内的圆管装夹，最小可夹持直径为16mm，压块与支撑块的V型面做了防滑处理，增大与管材表面的摩擦力，即使对表面光滑的镀锌钢管、不锈钢管施加较大的加工扭矩，也不会出现管材打滑移位的问题。双导柱的对称布置，能够抵消夹紧过程中压块受到的侧向分力，避免螺杆受径向力出现弯曲变形，延长传动部件的使用寿命，同时保证压块上下运动的同轴度，让夹紧力均匀分布在管材接触面上，不会出现局部压应力过大夹伤薄壁管材的情况。

设计过程中，传动螺杆选用梯形螺纹而非普通三角螺纹，是考虑到梯形螺纹的牙根强度更高，传动效率更适合手动夹紧场景，同时具备一定的自锁性能，当夹紧力达到作业需求后，即使松开手柄，装置也不会因为管材的反弹力出现松脱，无需额外增加锁紧机构，简化了整体结构。底座采用整体式铸铁结构设计，自身重量较大，能够降低装夹加工过程中的整机振动，底座上的两个沉头安装孔，可使用M8或M10的螺栓将装置固定在木质或钢制工作台面上，安装孔的中心距经过标准化设计，适配多数维修工位、预制加工台的预留安装位，不需要额外打孔改造即可完成固定。

在实际应用场景中，这类夹持装置常布置在管道维修班组的移动工作台、五金加工门店的套丝作业区、水电安装的现场预制点，相比台虎钳，其V型夹持面更贴合圆形管材的轮廓，不会像平口钳那样装夹圆管时出现点接触压伤管壁、夹持不稳的问题。装置的整体高度控制在300mm以内，T型手柄的转动半径为120mm，操作时手臂的施力角度符合人体工程学要求，不需要过度抬臂即可完成夹紧与松脱操作，长时间作业也不易产生疲劳。导柱与压块、底座的配合部位加装了自润滑铜套，日常使用中不需要频繁加注润滑油即可保持顺畅的滑动，降低了维护成本，即使在多粉尘的管材切割作业环境中，铜套的密封结构也能阻挡金属碎屑进入配合间隙，避免出现卡滞、磨损加剧的问题。

从建模细节来看，各部件的装配公差经过合理设定，导柱与铜套的配合选用H7/g6的间隙配合，既保证运动顺畅，又不会出现过大的晃动间隙；螺杆与螺母的配合选用梯形螺纹的标准公差，保证传动平稳无窜动；V型压块与螺杆的连接部位采用浮动连接结构，允许压块在小角度范围内自适应偏转，当管材存在轻微的圆度误差时，压块能够自动贴合管材表面，保证四个接触点都能均匀受力，避免出现局部接触导致的夹紧力不足问题。底座的V型支撑块与底座本体采用分体式设计，当V型面出现磨损后，可以单独更换支撑块，不需要更换整个底座，降低了长期使用的耗材成本。
