三级锥齿螺旋齿轮传动变速箱结构设计

这款三级锥齿轮-螺旋齿轮变速箱，主要应用在需要交错轴动力传递、同时需要大传动比减速的工业传动场景中，比如输送线驱动单元、矿山给料设备、中小型工程机械的动力输出端，这类场景往往同时存在输入轴与输出轴空间垂直布置的需求，且需要在紧凑的箱体空间内实现较高的传动比，单级锥齿轮或普通圆柱齿轮减速很难同时满足空间布置与传动比要求，三级组合的传动结构刚好适配这类工况。从实际用途来看，它的核心作用是将原动机输出的高转速低扭矩动力，经过三级齿轮副的逐级减速，转换为低转速大扭矩的动力输出，同时通过输入端的锥齿轮副完成动力传递方向的90度转向，省去了额外加装转向传动机构的成本与安装空间，在很多设备布局紧凑、动力输入与输出方向存在空间夹角的场合，这种结构的适配性远高于同轴式或平行轴式减速装置。

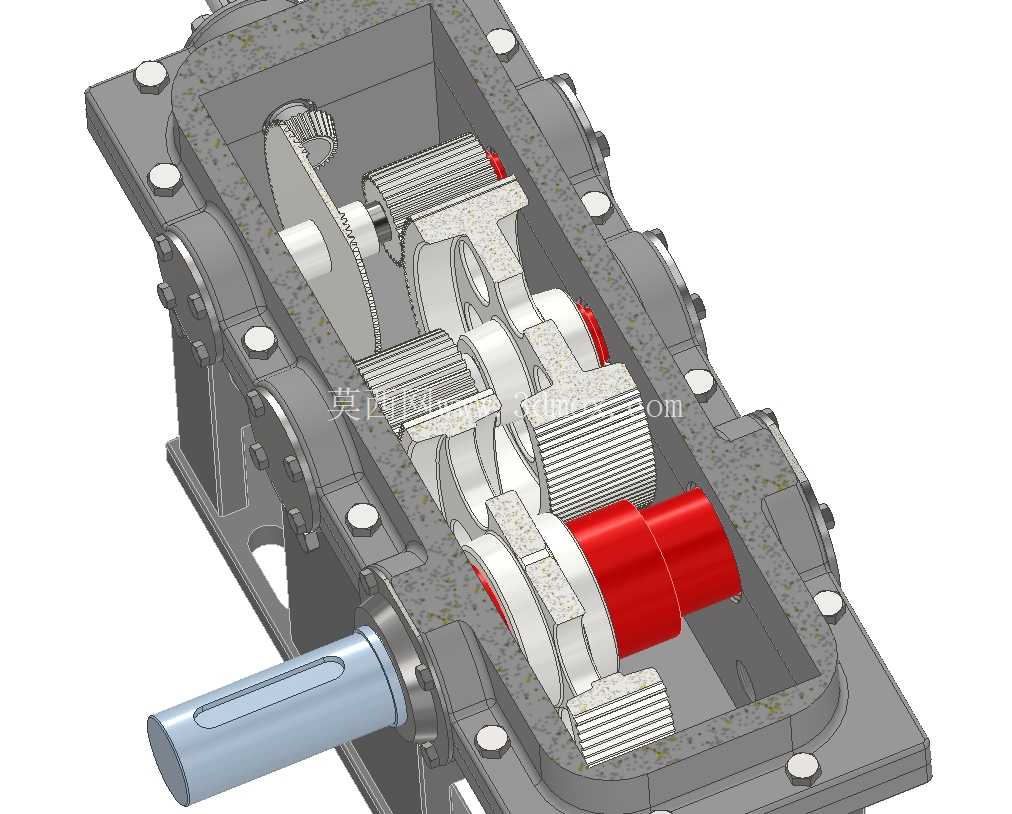

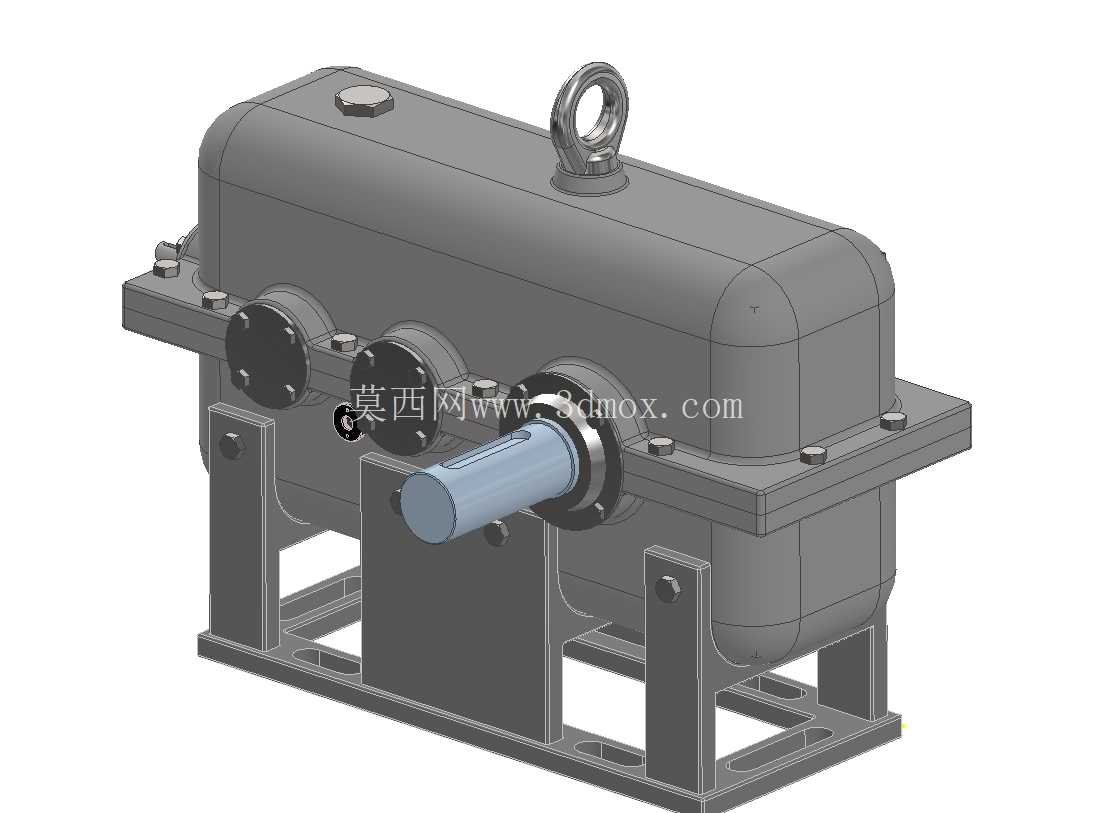

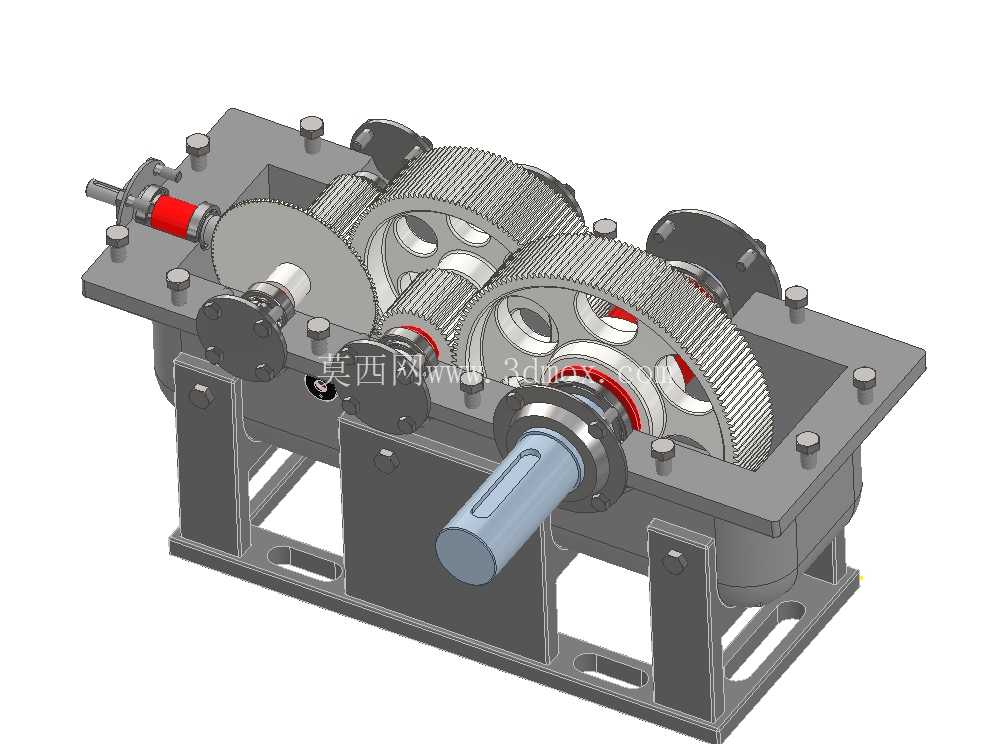

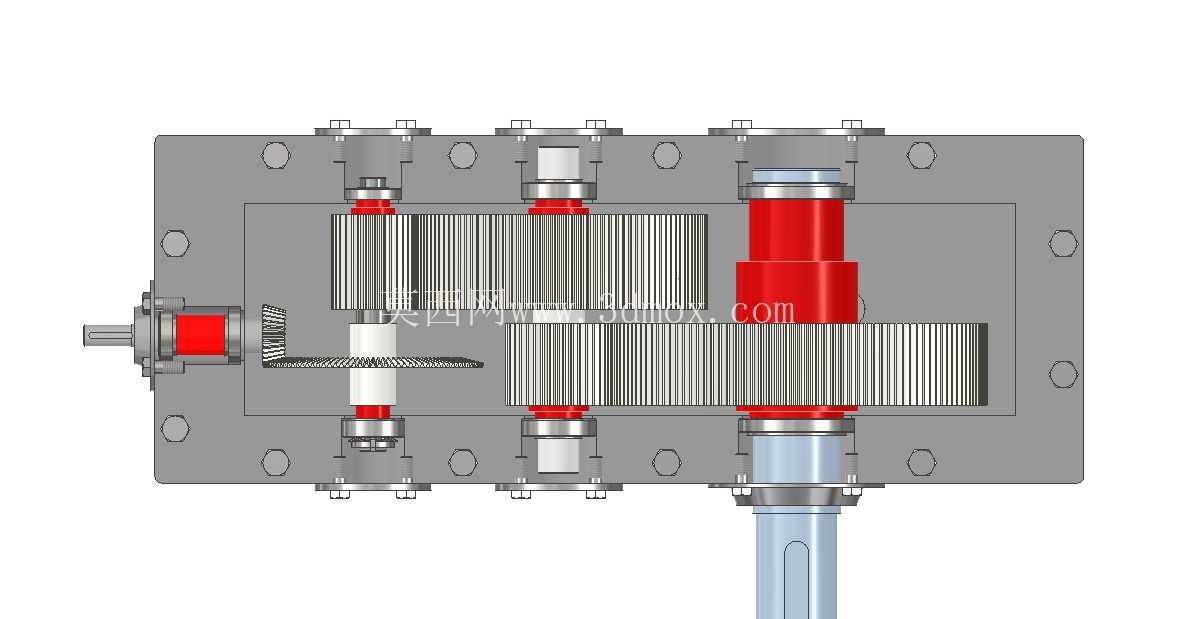

从功能特性上看，第一级采用锥齿轮传动，能够平稳实现相交轴之间的动力换向，相比蜗轮蜗杆传动，锥齿轮的传动效率更高，长期运行的发热更小，适合连续运转的工业工况；后续两级采用螺旋齿轮传动，螺旋齿的啮合重合度远高于直齿圆柱齿轮，传动过程中轮齿是逐渐进入和退出啮合的，冲击载荷小，运行噪音更低，承载能力也更强，能够承受一定的短时过载冲击，适合负载存在波动的工作场景。箱体采用剖分式结构设计，上下箱体的分箱面设置在各级齿轮轴的轴线平面上，装配时可以先将所有齿轮、轴、轴承组件预先装配到下箱体的轴承座位置，再扣合上箱体完成组装，后期维护拆解时也不需要将整个变速箱从安装基座上完全拆下，只需要打开上箱盖就能检查内部齿轮磨损情况、更换轴承或调整齿轮间隙，大幅降低了现场维护的工作量。箱体顶部设置的吊环结构，是为了满足整台变速箱吊装转运的需求，吊环的安装位置经过重心校核，吊装时箱体能够保持水平状态，避免倾斜导致内部润滑油窜动、或者吊装过程中磕碰外接的轴伸部件。输入与输出轴的轴伸端都设置了轴承端盖与密封结构，端盖一方面可以对轴承外圈进行轴向定位，另一方面可以压紧密封件，防止箱体内部的润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部污染润滑油、磨损齿轮与轴承接触面。

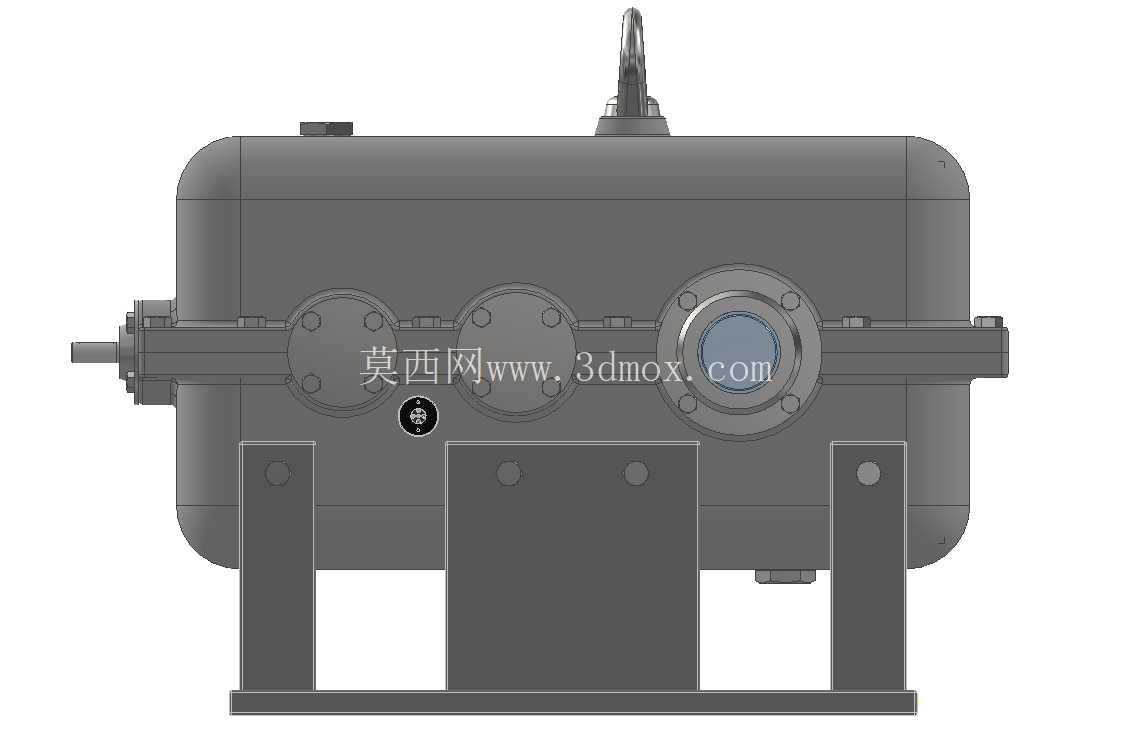

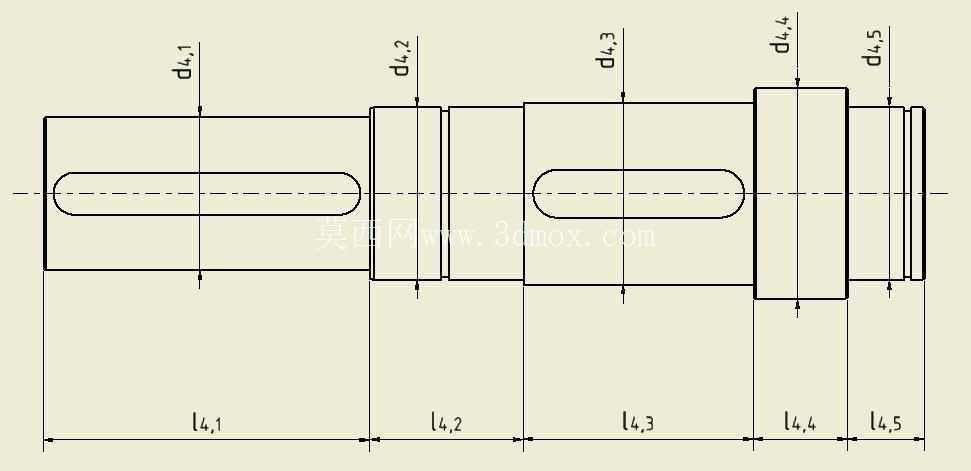

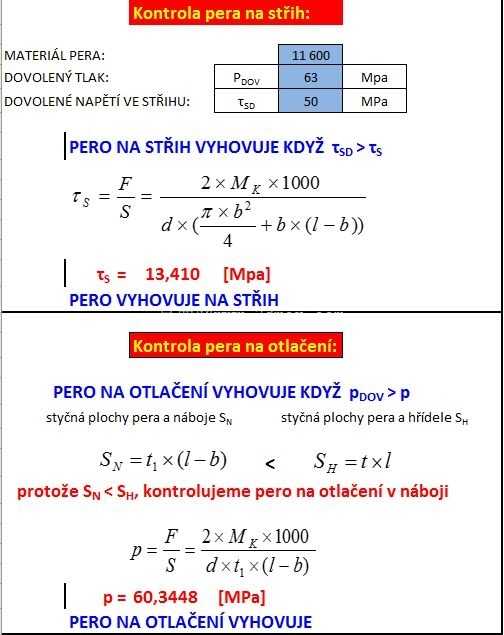

设计思路上，整个传动链的传动比分配遵循了逐级减速、载荷均匀的原则，第一级锥齿轮的传动比设置相对较小，因为锥齿轮的加工精度与安装调整难度高于圆柱螺旋齿轮，小传动比的锥齿轮副啮合稳定性更好，安装时的接触斑点调整难度更低，不容易出现偏载磨损的问题；后续两级螺旋齿轮的传动比逐级增大，让高速级的齿轮尺寸更小，降低高速转动时的齿轮线速度，减少运转过程中的振动与噪音，同时低速级的齿轮齿宽适当加大，匹配低速级大扭矩的承载需求，让各级齿轮的承载能力与工作寿命尽量保持一致，避免出现某一级齿轮过早失效、其他部件还完好的情况。箱体的安装底座采用带加强筋的支腿结构，四个安装支腿上设置了长圆形的安装螺栓孔，安装时可以在小范围内调整安装位置，补偿安装基座的加工误差，支腿与箱体主体之间的加强筋能够提升底座的刚性，避免变速箱在承受大扭矩输出时底座出现变形，导致轴系同轴度被破坏、加剧轴承与齿轮的磨损。箱体侧面设置的油位观察部件、底部的放油螺塞，都是为了日常维护设计，日常巡检时可以直接观察箱体内的润滑油油位，及时补充润滑油，更换润滑油时只需要打开底部的放油螺塞就能排空旧油，不需要拆解箱体部件。

从安装边界来看，这款变速箱的输入轴与输出轴呈空间垂直布置，安装时需要预留足够的轴伸连接空间，输入轴端需要预留原动机（电机、液压马达等）的安装与联轴器调整空间，输出轴端需要预留与工作机连接的联轴器或链轮、带轮的安装空间，同时箱体上方需要预留至少能容纳吊环高度的吊装空间，方便后期检修吊装；箱体底部的安装平面需要保证平面度，避免安装时箱体底座被强行压紧产生变形，导致内部轴系的轴承孔同轴度出现偏差。所有轴伸的中心高尺寸、安装支腿的螺栓孔间距都经过标准化设计，能够适配行业内通用的安装基座尺寸，替换同参数的旧变速箱时不需要重新加工安装基座，降低设备改造的成本。箱体内部的润滑油道设计兼顾了齿轮啮合面的润滑与轴承的润滑，高速级齿轮转动时带起的润滑油能够通过箱体内壁的油槽导流到各个轴承位置，对轴承进行润滑，不需要额外加装强制润滑系统，在常规的安装角度下能够保证所有运动部件都得到充分润滑，避免干磨故障。
