可调式夹持活动扳手结构设计方案

　　在设备维保、五金装配、管线施工等一线作业场景中，活动扳手是普及率最高的手动夹持类工具之一，区别于固定开口的呆扳手，这类工具可通过调节机构适配不同规格的螺栓、螺母、管件等紧固件，无需频繁更换对应尺寸的工具，能大幅降低作业人员的工具携带负重，提升零散维修、临时装配场景的作业效率。这款可调活动扳手的整体结构围绕手动施力的力学特性展开设计，主体采用长直柄式布局，握持段贴合人手抓握的弧度做了边缘倒角处理，避免长时间施力时硌伤手掌，施力时力臂长度经过优化，在控制整体重量的前提下保证足够的扭矩输出能力，可覆盖常规M6到M24规格紧固件的拆装扭矩需求，适配绝大多数民用维修、工业维保场景的常用紧固件尺寸。

　　活动扳口的调节结构采用齿条啮合式设计，固定扳唇与手柄主体为一体化结构，活动扳唇通过底部的齿条与调节蜗杆配合，转动调节轮即可带动活动扳唇沿导轨槽做线性位移，实现开口尺寸的连续可调，导轨槽的配合间隙控制在0.1mm以内，既保证扳唇滑动顺畅无卡滞，又能避免夹持时出现过大旷量，防止施力过程中打滑损伤紧固件棱角。扳口的夹持面做了细密的齿纹处理，齿纹角度经过反复验证，正向施力时齿纹可嵌入紧固件表面氧化层，增大接触摩擦力，反向回转时不会出现卡滞，同时齿尖做了微小的钝化处理，避免过度损伤紧固件的接触面，兼顾夹持可靠性与紧固件保护需求。

　　调节轮的表面做了滚花处理，即使手上沾有油污、水渍也能顺畅转动调节，调节轮与蜗杆的配合采用过盈嵌装结构，不会因长期使用出现松脱掉落的问题，蜗杆与齿条的啮合齿面做了等强度设计，齿根处做了圆角过渡，避免应力集中导致的断齿问题，可承受超过额定扭矩1.5倍的瞬时过载，适配突发的卡滞紧固件拆装需求。从安装边界与尺寸适配来看，这款扳手的整体长度控制在250mm区间，最大开口宽度可达30mm，扳头部分的厚度控制在12mm以内，可伸入狭窄的设备缝隙、管线排布密集的区域完成紧固件拆装，不会因扳头过厚无法就位。

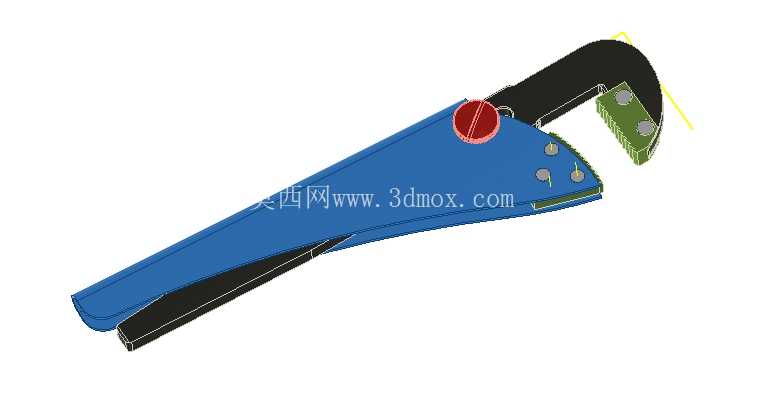

　　手柄尾部做了挂孔设计，可配合工具挂板、安全绳使用，适配高空作业、工具定点收纳的场景需求，整体结构无多余突出部件，放入工具包时不会勾刮其他工具或衣物。在设计过程中，针对传统活动扳手容易出现的扳口晃动、调节卡顿、施力打滑等常见问题做了针对性优化：扳唇导轨采用梯形截面设计，相比传统矩形导轨的接触面积更大，受力时的压强更低，长期使用后的磨损量更小，可长期保持扳口的配合精度；调节蜗杆的两端设置了耐磨衬垫，减少转动时的摩擦阻力，即使长期暴露在潮湿、多尘的作业环境中，也不会出现调节卡滞的问题；扳头与手柄的衔接处做了加厚处理，通过有限元应力分析优化了过渡圆弧，消除应力集中点，施加额定最大扭矩时不会出现扳头断裂、手柄变形的问题。这款活动扳手的三维建模过程中，所有配合面均按照实际加工公差进行装配验证，活动扳唇的全行程滑动无干涉，调节轮的转动顺畅无死点，齿纹啮合的重合度符合手动工具的设计标准，可直接用于手板制作、开模生产的结构参考，也可作为五金工具类教学演示的三维案例，帮助结构设计从业者理解手动夹持工具的力学优化思路、配合公差设计逻辑，以及面向实际作业场景的人机工程优化方向。
