汽车差速器传动结构三维设计

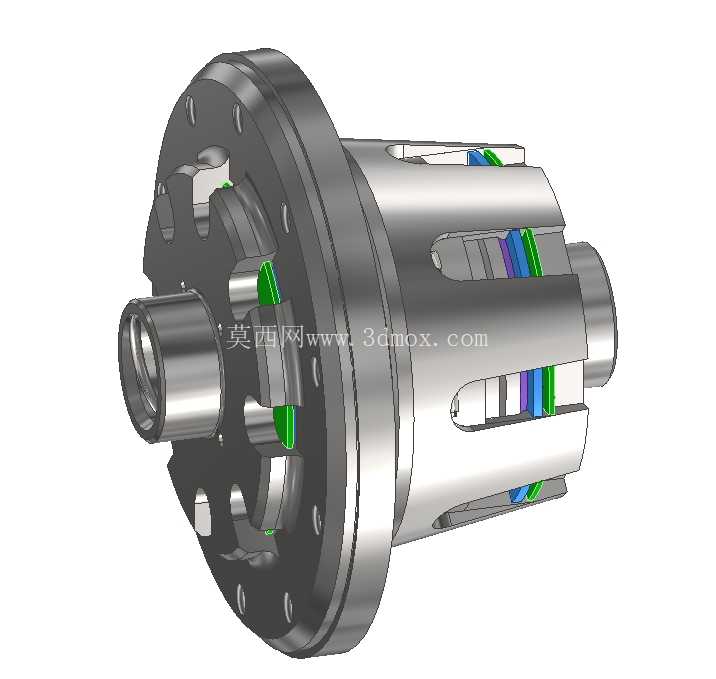

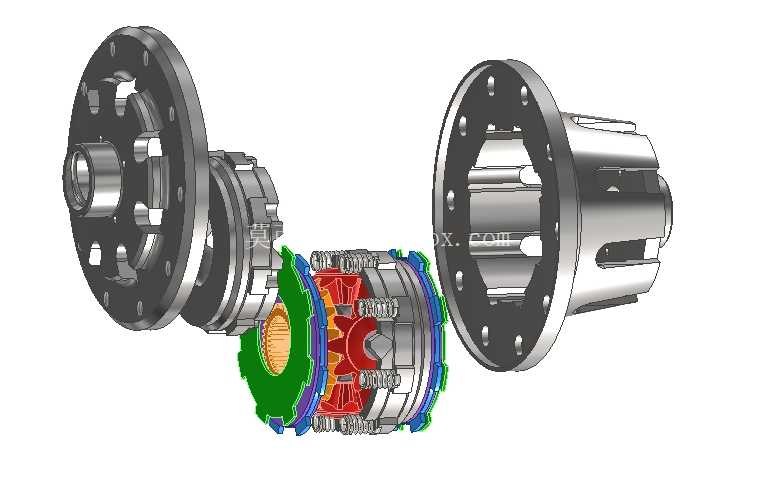

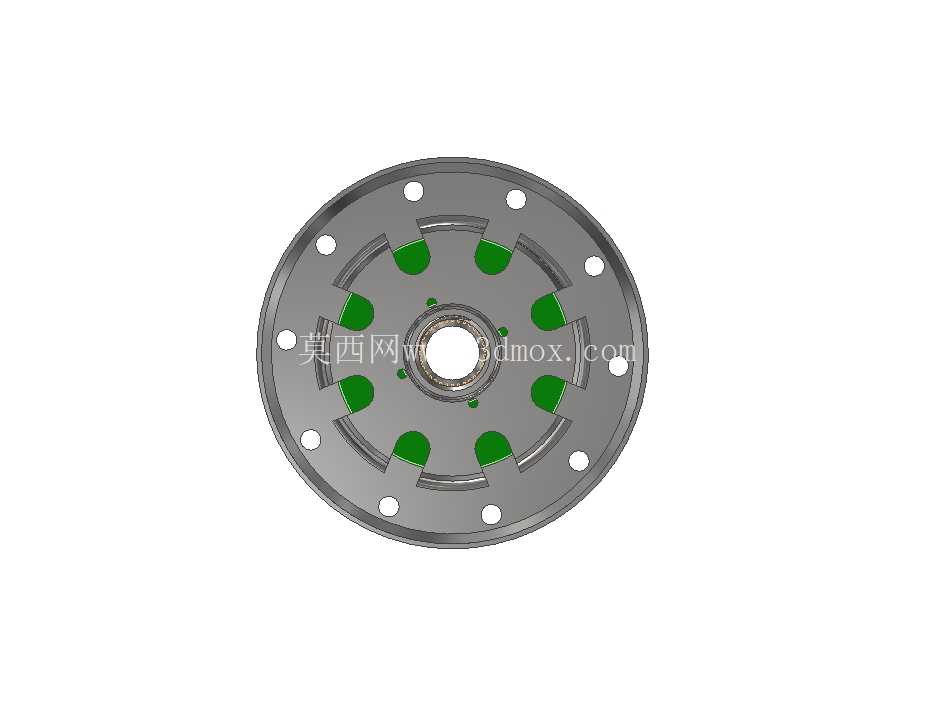

　　这套差速器结构采用对称式锥齿轮差速的经典构型，核心包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、两侧轴承安装位以及连接主减速器从动齿轮的法兰端结构，整体采用同轴对称布局，输入端法兰用于固定主减速从动齿轮，接收来自变速器输出、经主减速器减速增扭后的动力，动力传递至差速器壳后，通过十字轴带动行星齿轮公转，当两侧车轮阻力一致时，行星齿轮不自转，随差速器壳同步公转，将扭矩平均分配给左右两侧半轴齿轮，带动驱动轮等速转动；当车辆转弯或单侧车轮遇到低附着路面时，两侧半轴齿轮受到的行驶阻力出现差值，行星齿轮在公转的同时绕十字轴轴线自转，自动调整两侧半轴齿轮的转速，实现外侧车轮转速高于内侧车轮、低附着侧车轮转速高于高附着侧车轮的差速效果，保证车辆行驶过程中车轮始终处于滚动状态，避免滑磨损耗。在乘用车辆、商用载重车辆的底盘传动系统中，差速器是承担左右驱动轮动力分配、允许两侧车轮以不同转速转动的核心部件，日常车辆转弯行驶、经过坑洼不平路面时，内外侧车轮的行驶轨迹长度存在客观差值，若没有差速机构的转速差补偿，驱动轮会出现强制滑磨，不仅会加剧轮胎的异常磨损，还会导致转向阻力增大、行驶稳定性下降，甚至损坏传动半轴、主减速器齿轮等关联部件。从设计思路来看，这套结构优先保证动力传递的可靠性与扭矩分配的均匀性，差速器壳采用分体式装配结构，法兰端设置均匀分布的螺栓孔，用于和主减速器从动大齿轮刚性连接，壳体侧面开设多组开窗结构，一方面可以减轻整体转动惯量，降低传动系统的动载荷，另一方面可以为内部齿轮提供润滑通道，让驱动桥内的齿轮油能够顺利进入差速器内部，对行星齿轮、半轴齿轮的啮合面以及十字轴配合面进行充分润滑，带走齿轮啮合产生的热量，降低长期高负荷运转下的磨损速率。

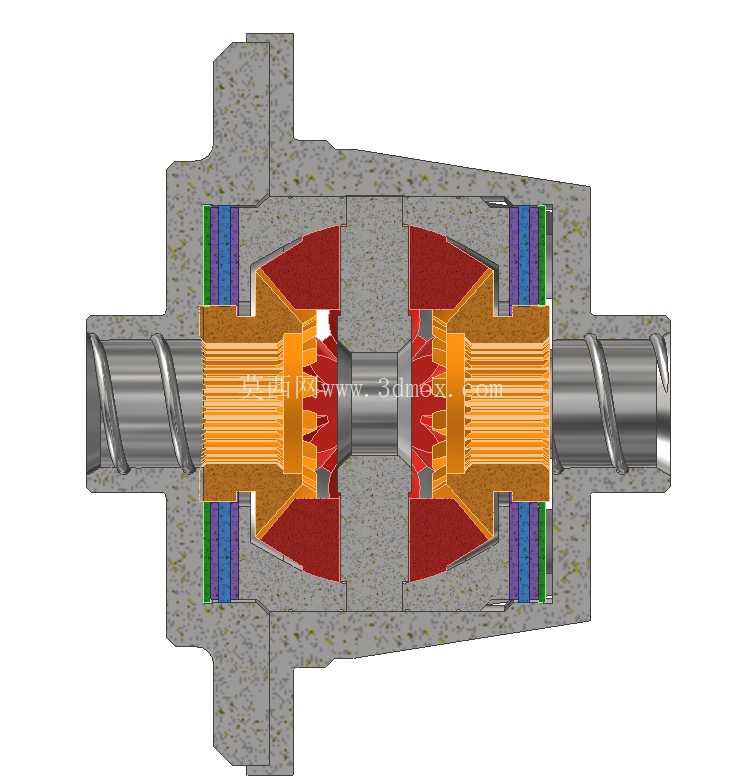

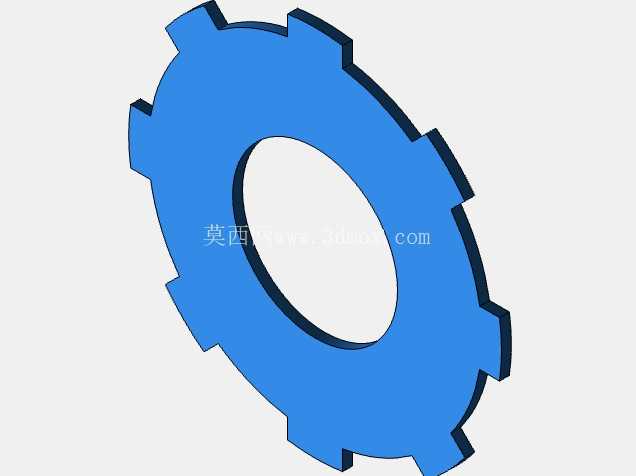

　　行星齿轮与半轴齿轮的啮合齿面采用渐开线锥齿构型，齿形参数经过匹配计算，保证啮合重合度处于合理区间，既能够传递足够的驱动扭矩，又可以在差速动作时保持啮合平稳，避免出现传动冲击；十字行星齿轮轴与差速器壳的配合采用定位销固定，防止大扭矩传递过程中轴体出现转动移位，行星齿轮内孔与十字轴之间预留合理的配合间隙，保证行星齿轮自转动作顺畅无卡滞，同时在齿轮背面与差速器壳内壁之间设置耐磨垫片，承受齿轮啮合产生的轴向推力，避免壳体直接磨损，后期维护时仅需更换垫片即可恢复装配精度，降低维保成本。

　　从安装边界来看，这套差速器整体为回转类结构，最大外轮廓为输入端法兰的外径尺寸，两侧伸出的轴颈用于安装圆锥滚子轴承，轴承位的直径、轴向定位台阶的尺寸与驱动桥壳的轴承安装座完全匹配，装配时通过轴承将差速器整体支撑在桥壳内部，两侧半轴齿轮的内花键参数与传动半轴的外花键完全匹配，保证扭矩传递过程中无旷量；轴向尺寸方面，差速器整体长度适配对应级别车型的驱动桥内部安装空间，法兰端的螺栓孔分布圆直径与主减速器从动齿轮的安装孔位完全对应，装配后从动齿轮与主动锥齿轮的啮合间隙可以通过两侧轴承的调整垫片进行微调，保证主减速齿轮副处于最佳啮合状态。

　　在实际工程应用中，这类差速器结构广泛应用于前置后驱、四驱车型的前后驱动桥中，设计建模过程中需要重点关注各齿轮的啮合间隙、配合面的形位公差，比如差速器壳两侧轴承位的同轴度、半轴齿轮安装孔与轴承位的同轴度、十字轴安装孔的位置度，这些公差参数会直接影响差速器的运转平顺性与使用寿命；建模时需要还原所有装配关系，包括垫片的厚度、螺栓的穿装空间、齿轮啮合的侧隙范围，确保后续生成的工程图能够直接指导零部件加工与总成装配，避免出现装配干涉、配合间隙不合理等问题。另外，壳体上的开窗位置与大小需要经过强度校核，在保证润滑、减重效果的同时，不能过度削弱壳体的结构强度，避免大扭矩输出时壳体出现变形甚至开裂；行星齿轮与半轴齿轮的齿数匹配需要根据车型的轮距、轮胎滚动半径、最小转弯半径等参数进行计算，保证差速器能够提供足够的转速差调节范围，满足车辆最小转弯半径下的轮速差需求，避免转弯过程中车轮出现滑拖。
