法兰连接式涡轮流量检测装置结构设计

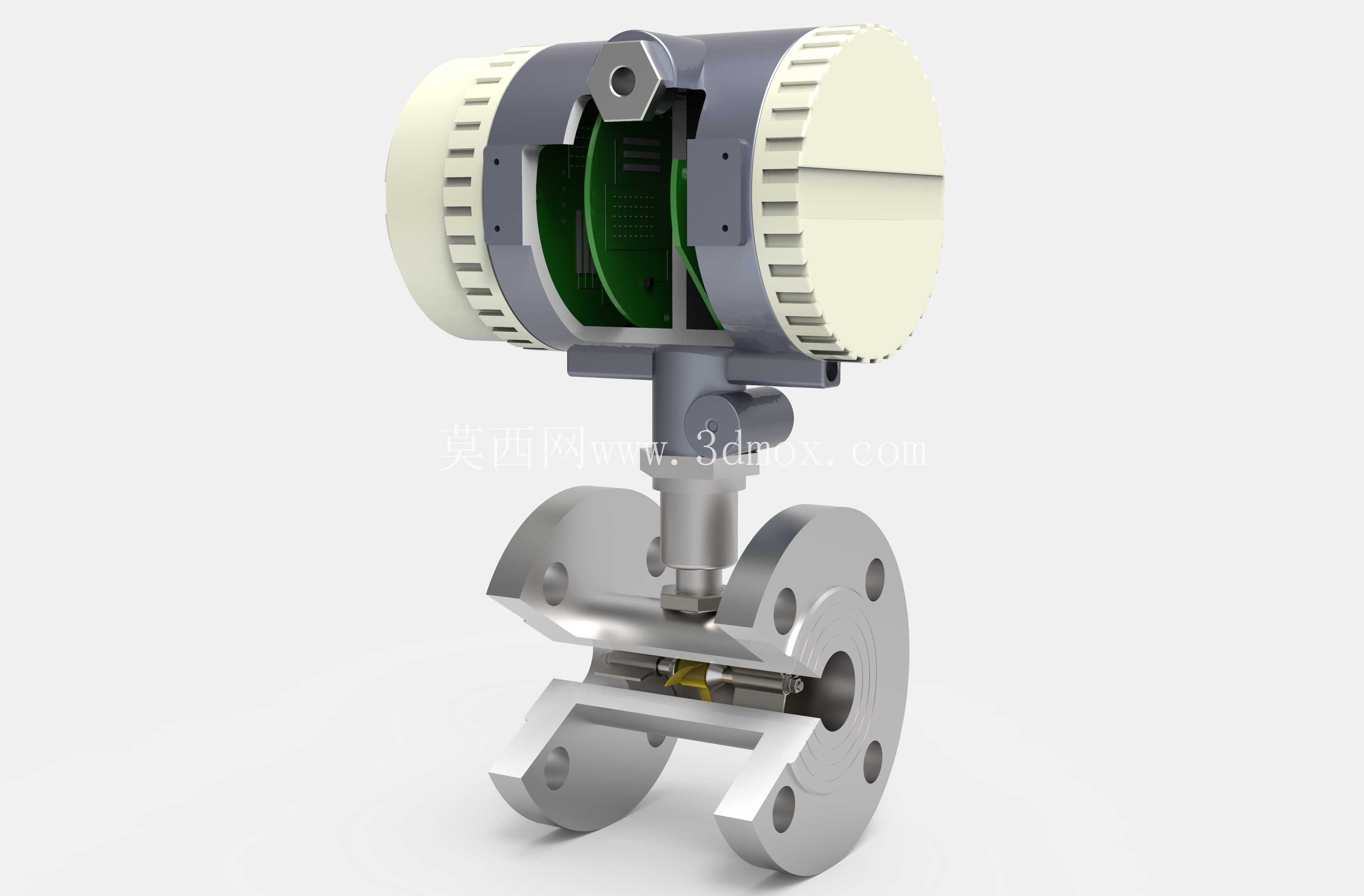

　　从结构设计逻辑来看，该装置采用上下分体式布局，下部为与工艺管线直接对接的法兰式测量主体，上部为集成信号处理、变送输出的仪表表头，中间通过带密封结构的金属立杆完成机械连接与信号走线，这种分体设计既能够让测量腔体直接嵌入管线流道，保证流体与涡轮转子的充分接触，也能让表头部分处于便于运维人员观察读数、接线调试的位置，避免管线保温层、周边支架遮挡显示界面。测量段的法兰结构严格匹配通用工业管线的连接标准，法兰盘上的螺栓孔位、密封面粗糙度、法兰端面平行度都按照对应压力等级的公差要求设计，安装时只需与管线端的配对法兰对齐，加装适配介质特性的密封垫片后穿入螺栓按对角顺序紧固即可，不需要额外制作过渡连接接头，能够大幅降低现场安装的改造成本。在石化输配管线、市政供水主干网、制药洁净流体输送、食品加工配料管路这类对流量计量精度有明确要求的场景里，法兰连接式涡轮流量检测装置是应用占比极高的速度式计量部件，其核心测量逻辑是依托流体自身动能推动测量腔体内的涡轮转子转动，通过磁电或霍尔传感单元捕捉转子转速，将转速信号换算为对应管路内的瞬时流量与累计流量数据，为生产过程的物料配比、能耗核算、贸易结算提供可靠的计量依据。

　　测量腔体内部的流道做了渐扩式导流处理，流体进入腔体前会先经过导流段梳理流态，减少湍流、旋流对涡轮转子的冲击干扰，让转子的转速与流体流速保持稳定的线性对应关系，避免因流态紊乱导致的计量偏差。涡轮转子采用轻质耐磨的金属材质加工，转子叶片的倾角经过流体力学仿真优化，在低流速工况下也能获得足够的驱动力矩，保证小流量测量区间的灵敏度，转子两端的支撑轴采用耐磨轴承结构，能够长期承受流体的连续冲刷，减少转动部件的磨损量，延长设备的连续无故障运行周期。

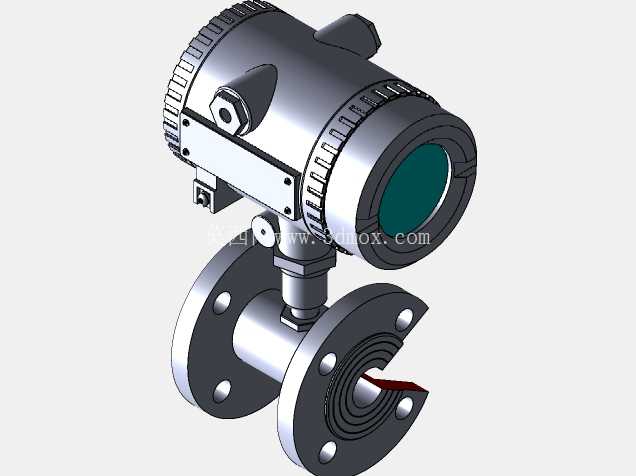

　　上部的仪表表头采用防爆型壳体结构，壳体侧壁做了防滑滚花设计，方便运维人员在无需额外工具的情况下旋开表盖完成参数调试、接线端子检查等操作，表头内部集成了信号放大、模数转换、通讯输出模块，能够将转子转动产生的脉冲信号转换为标准工业信号上传至中控系统，也可以通过表头自带的显示界面直接读取实时流量、累计流量等数据。表头与下部测量段的连接立杆做了密封加固处理，能够满足户外露天安装、管线浅埋安装等场景的防护要求，避免雨水、管线凝露渗入表头内部损坏电路元件。

　　在安装边界设计上，该装置要求前后预留足够长度的直管段，前部直管段长度不小于10倍公称通径，后部直管段长度不小于5倍公称通径，避免弯头、阀门、变径等管线部件产生的流态畸变影响测量精度；同时安装位置要避开强电磁干扰源、强振动源，防止信号传输过程中出现杂波干扰，保证计量数据的稳定性。在实际选型应用中，需要根据管线的公称通径、工作压力、介质温度、流体粘度参数匹配对应规格的测量腔体，针对腐蚀性介质还要选择适配的过流部件材质，避免长期使用过程中出现腔体腐蚀、转子卡滞等问题。从三维建模的角度来看，该装置的结构细节还原需要重点关注法兰螺栓孔的位置度公差、涡轮叶片的曲面角度、表头壳体的滚花纹理、连接部位的密封槽结构，这些细节不仅影响模型的外观还原度，也直接关系到后续做装配干涉检查、安装空间模拟时的准确性，尤其是测量腔体内部的流道与转子间隙，需要严格按照实际产品的配合公差建模，才能在做流体仿真分析时获得贴近实际工况的计算结果。
