工业气动系统用精密气压调节控制阀结构

　　在工业气动控制、流体输送管网、工艺气路配套的场景里，这类气压调节结构是保障下游用气设备压力稳定的核心部件，很多车间气动工装、自动化生产线的气路支路、小型工艺气体配送节点，都会用到同原理的调节结构。不同于大通径的管路减压阀，这款结构更适配小流量、高精度压力输出的支路场景，比如气动量仪的供气端、小型气动执行机构的前端调压、实验室气路的终端压力控制，都能看到这类结构的应用。

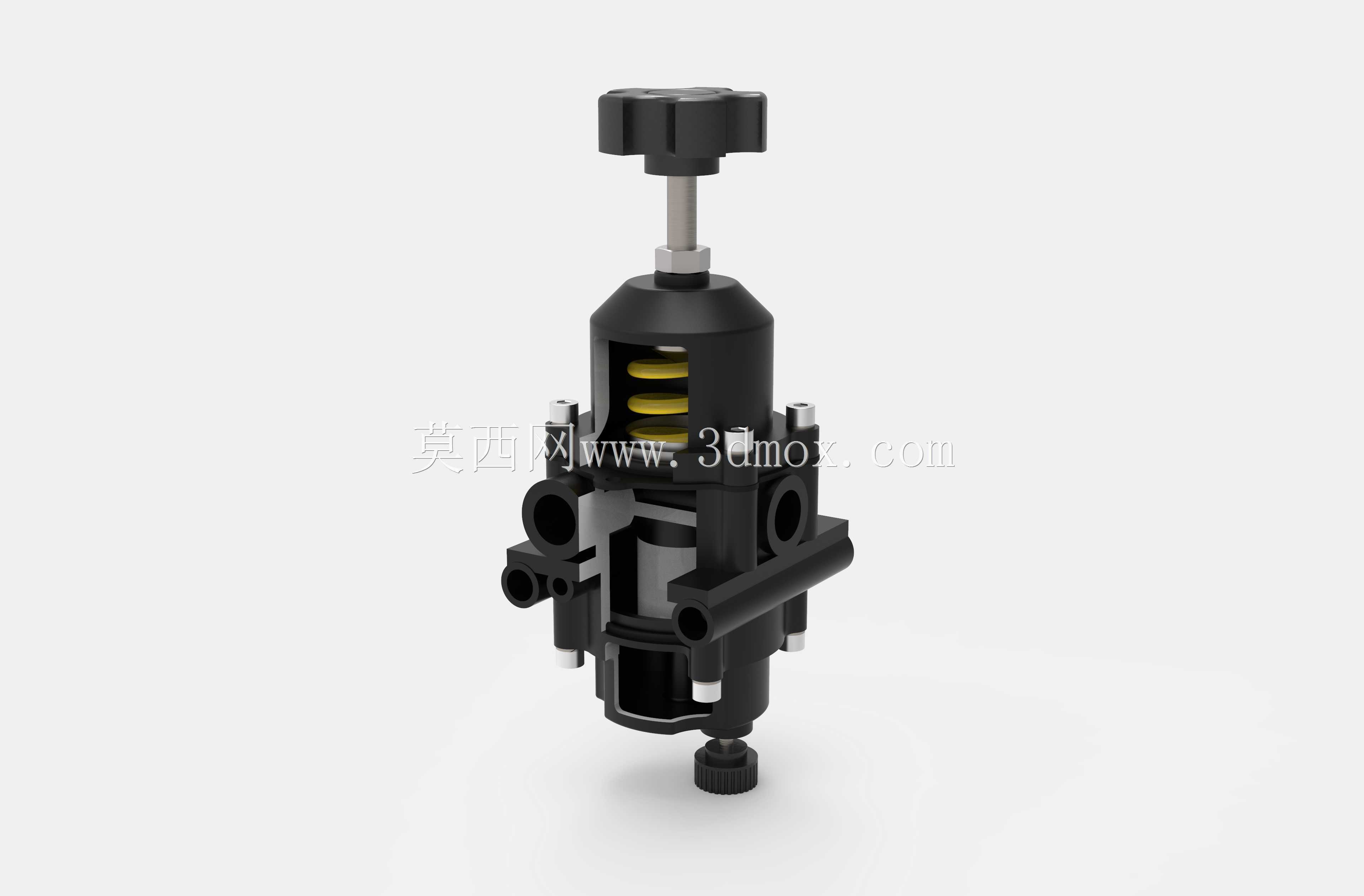

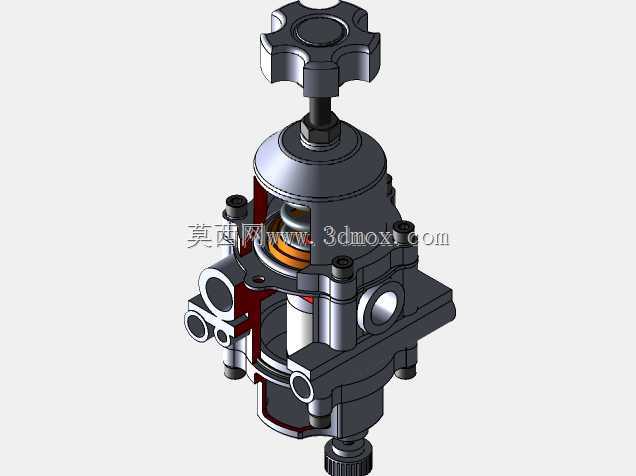

　　从实际功能来看，它同时覆盖减压调节与背压调节的使用需求，作为减压阀使用时，可将上游输入的较高压力流体或压缩气体，稳定降低到下游负载所需的输出压力值，即便上游压力出现小幅波动，或是下游用气量发生变化，也能通过内部结构的反馈作用维持输出压力的稳定；作为背压阀使用时，可维持上游管路的压力恒定，避免上游压力过低影响工艺稳定性。从结构设计的角度拆解，顶部的旋钮结构是压力调节的操作端，通过旋转旋钮改变内部弹簧的预压缩量，就能设定目标输出压力值，旋钮下方的金属杆是力传递部件，将弹簧的弹力精准传递到内部的阀芯组件上。

　　中部的黑色主体是阀体的主承压结构，侧面的两个通口分别对应流体的输入与输出端，接口的尺寸适配常规小通径气动管路的安装需求，阀体上的外露固定柱是上下阀盖的连接结构，通过紧固件实现阀腔的密封装配，避免工作过程中出现流体泄漏。阀体内部的黄色叠层结构是调压弹簧组件，不同的弹簧刚度对应不同的压力调节区间，设计时需要根据目标调压范围匹配对应参数的弹簧，避免出现调节精度不足或是超压无法密封的问题。下部的小旋钮结构是溢流泄压端，当输出端压力超过设定值时，多余的压力会通过这个位置的溢流通道排出，保障下游压力不会超出安全阈值。

　　在安装边界上，这款结构的整体外形紧凑，竖向安装时占用的横向空间较小，适合在排布密集的气路安装板上布置，安装时需要保证阀体竖直，调节旋钮朝上，避免内部阀芯因为重力偏移出现压力控制偏差；接口的连接方向可以根据实际管路走向调整，只要保证流体流向与阀体标注的方向一致即可，不需要额外加装过度的转接结构。设计这类结构的三维模型时，需要重点关注阀芯与阀座的配合公差，还有弹簧安装位的同轴度，要是同轴度偏差过大，会导致阀芯运动卡滞，直接影响压力调节的灵敏度，甚至出现压力漂移的问题；另外阀腔内部的流道设计要尽量平滑，减少直角转折带来的流体阻力，避免小流量工况下出现压力振荡。实际选型配套时，还要注意这款结构的适用介质，它主要适配洁净的压缩空气或是无腐蚀性的工业气体，要是用在含杂质较多的气路中，需要在前端加装过滤装置，避免杂质进入阀腔卡滞阀芯，影响调节精度甚至造成密封失效。
