传感器安装用工字型支撑固定座结构

　　在工业传感检测工位的布局中，支撑结构的刚性与安装适配性直接决定检测数据的稳定性，这款工字型支撑结构正是针对传感器安装场景的受力需求设计，区别于常规的平板式支架，其结构形式充分考虑了垂直承重与侧向抗扭的双重要求。从实际应用场景来看，这类支撑件常被用在自动化产线的视觉检测工位、流量传感单元安装位、精密测量设备的基座转接环节，尤其是在存在设备振动的生产现场，支撑结构的自身形变会直接导致传感器检测位偏移，进而引发检测误判、数据跳变等问题，因此在结构设计阶段就需要优先规避薄壁悬臂带来的共振风险。

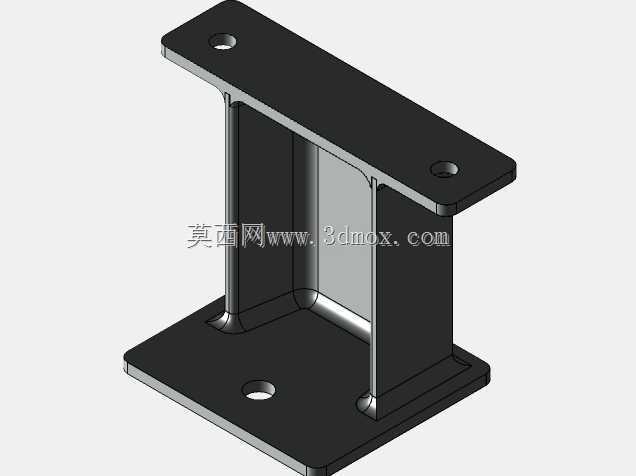

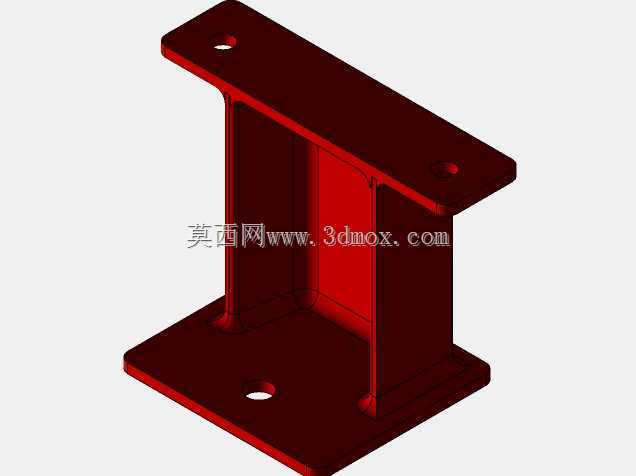

　　整体结构采用上下双安装法兰加中间立板的工字型布局，上下法兰板均设置两个对称的安装通孔，孔位间距经过匹配标准工业铝型材安装槽距设计，既可以通过螺栓直接固定在下方的型材机架、铸铁平台上，也可以在上方法兰面转接传感器安装板、检测探头固定座，无需额外加工转接垫块就能完成不同规格传感单元的适配。中间的立板采用双侧垂直连接结构，立板与上下法兰的衔接处做了圆弧过渡处理，避免直角连接处的应力集中，在承受上方传感器及附属走线、防护件的重量时，应力可以顺着圆弧面均匀分散到法兰板整体，不会在连接处出现应力断裂的隐患。

　　从安装边界来看，上下法兰的外轮廓尺寸控制在紧凑范围内，不会占用过多的工位安装空间，对于安装空间局促的流水线旁侧检测位，这类窄幅支撑件可以在不干涉周边工件传输、机械手动作轨迹的前提下完成传感器架设。中间立板的高度经过多场景适配验证，既可以满足大部分光电传感器、视觉相机的工作距离要求，也可以根据实际检测高度需求，在不改变整体安装孔位的前提下调整立板高度，适配不同的检测焦距需求。上下法兰的安装孔采用沉孔设计，螺栓安装后头部不会突出法兰表面，保证上方传感器安装面的平面度，避免因螺栓突出导致传感器安装倾斜，影响检测光路或者测量基准。

　　设计过程中充分考虑了加工工艺性，整体结构可以采用整块板材铣削成型，也可以采用板材焊接后做时效处理消除焊接应力，两种加工方式都能保证结构的整体刚性，针对不同的负载需求可以选择铝合金或者碳钢材质，铝合金材质适配轻载的光电、接近传感器安装场景，碳钢材质则可以适配重量更大的工业相机、激光检测头等重载检测单元。结构表面没有多余的凸起或者复杂曲面，加工时仅需要完成平面铣削、钻孔、倒角工序即可，加工成本可控，适合批量应用在多工位的自动化产线改造项目中。

　　在实际选型使用时，需要注意上方安装的传感器总重量不要超过结构的额定承重范围，安装时要保证下方法兰与安装基面的贴合度，若基面存在平面度误差，可以在法兰下方加装薄铜皮调整，避免支撑件安装后出现倾斜，导致上方传感器的检测基准偏移。中间立板的侧面可以预留走线槽安装位，传感器的连接线可以顺着立板侧面排布固定，避免走线散乱被周边运动部件剐蹭，提升工位布线的整洁度与安全性。相较于市面上常见的角铝拼接支架，这种一体式工字型支撑结构的抗侧向偏移能力更强，在设备启停产生的瞬时冲击下，不会出现拼接处松动移位的问题，长期使用无需反复校准传感器位置，能够有效减少设备维护的工作量。
