气动管路用快插式空气流量调节接头

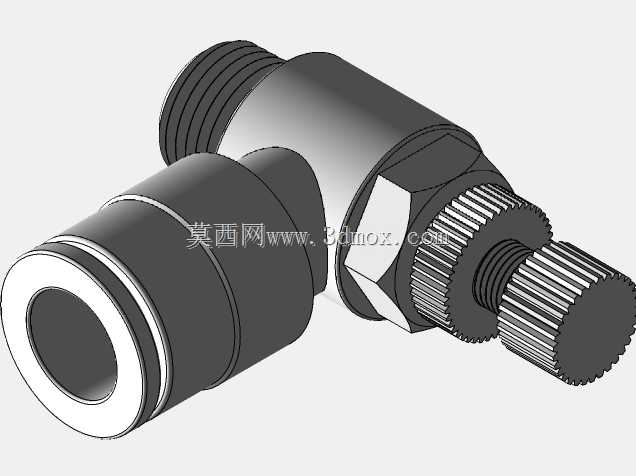

这类快插式空气调节接头，是气动系统里做支路流量精准调控的常用元件，日常在轻工装配线、小型自动化工作站、非标气动工装的气路排布里随处可见，主要用来控制气缸动作速度、气动喷头出气流量、真空发生器供气压力这类需要精细调整气路通流能力的场景。从结构设计来看，这款接头采用侧通L型布局，一端是外螺纹接口用来接阀体、气缸气口这类带内螺纹的安装基面，另一端是快插PU管接口，不用额外套丝、打喉箍，气管插到底就能靠内部的卡簧和密封圈完成密封固定，后期拆换管路的时候只需要按住快插端的释放环就能拔出气管，现场布管和维护的效率比传统卡套式接头高不少。调节端做了滚花旋钮结构，不用额外工具，徒手就能旋转调整内部节流口的通流面积，旋钮表面的细密滚花是为了手上沾了少量切削液、车间灰尘的时候也能有足够摩擦力，不会出现拧不动、打滑的情况，调整到位后靠结构自身的阻尼就能保持开度，不会因为气路长期带压振动出现开度漂移。安装边界上，螺纹端的标准锥管螺纹可以直接拧入对应规格的内螺纹孔，配合生料带或者螺纹密封胶就能实现端面密封，快插端适配外径8毫米的PU气管，安装时需要注意在螺纹端预留不小于14毫米的扳手空间，方便用开口扳手拧紧固定，调节旋钮侧要预留至少10毫米的操作空间，避免被周边管路、安装板挡住没法调整开度。气路通流部分的内部流道做了平滑过渡，没有直角突变结构，能减少压缩空气通过时的压力损失，避免节流位置出现尖锐啸叫，内部密封件采用耐油丁腈橡胶材质，适配常规车间压缩空气的含油含水工况，长期使用不会出现密封老化漏气的问题。实际选型使用的时候，要注意这款接头是排气节流还是进气节流结构，对应不同的气缸负载工况选对应的安装方向，快插端接气管的时候要保证气管切口平整无毛刺，插入深度到位，避免出现插不到位导致的漏气、气管弹出问题。
