高精度称重测力单点式负荷传感器

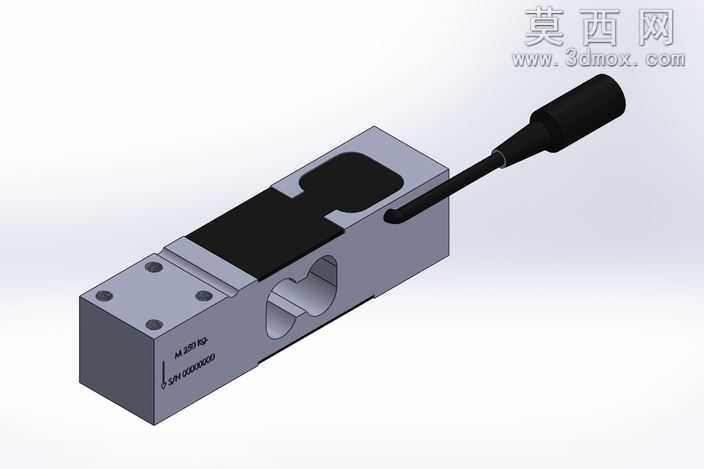

本模型采用SolidWorks进行全参数化三维建模，完整还原了单点式称重负荷传感器的全部结构细节，建模过程中严格遵循工业传感器的实际尺寸比例，对弹性体、应变片安装区、线缆引出结构、安装固定孔位等核心部位做了精细化的特征还原。首先从弹性基体的主体结构开始建模，通过拉伸、切除特征构建出长方体主体轮廓，针对弹性体中部的应变敏感区，采用精准的切除特征加工出对称的应力集中槽结构，该结构是保障传感器受力后应变均匀输出的核心设计，建模时严格控制槽位的壁厚、过渡圆角参数，还原真实产品的应力分布设计逻辑。主体两端的安装固定区域，通过阵列孔位特征还原了四个对称分布的沉头安装孔，孔位的孔径、沉头深度、孔间距均参照商用称重传感器的通用安装标准设计，保证模型可直接用于安装适配场景的装配验证。针对传感器侧面引出的信号线缆部分，采用扫描特征构建出线缆的柔性外轮廓，末端的线缆防护接头做了阶梯轴式的结构建模，还原接头处的防滑、密封结构细节，接头与弹性体主体的衔接处做了平滑过渡处理，避免建模出现尖锐破面。材质渲染阶段，弹性体主体赋予哑光金属合金钢材质，调整材质的粗糙度、金属度参数还原工业传感器表面阳极氧化或镀镍处理的哑光金属质感，中部应变区的密封防护层赋予哑光黑色橡胶类材质，与金属主体形成清晰的材质区分，线缆部分赋予黑色柔性PVC材质，接头部分做了轻微的高光质感处理，模拟橡胶接头的表面质感。整体模型的结构设计完全贴合应变式称重传感器的工作原理，弹性体的平行梁结构设计保证垂直受力时应变区产生均匀的形变，可直观展示该类传感器的力传导路径，模型无多余冗余特征，所有配合部位均做了干涉检查，可直接用于工业称重设备的配套装配设计、教学演示场景的结构展示，帮助设计人员快速理解单点式负荷传感器的内部构造与安装逻辑，也可作为称重系统集成时的配套占位模型，缩短整体设备的设计周期。
