工业检测用紧凑型压力传感元件结构设计

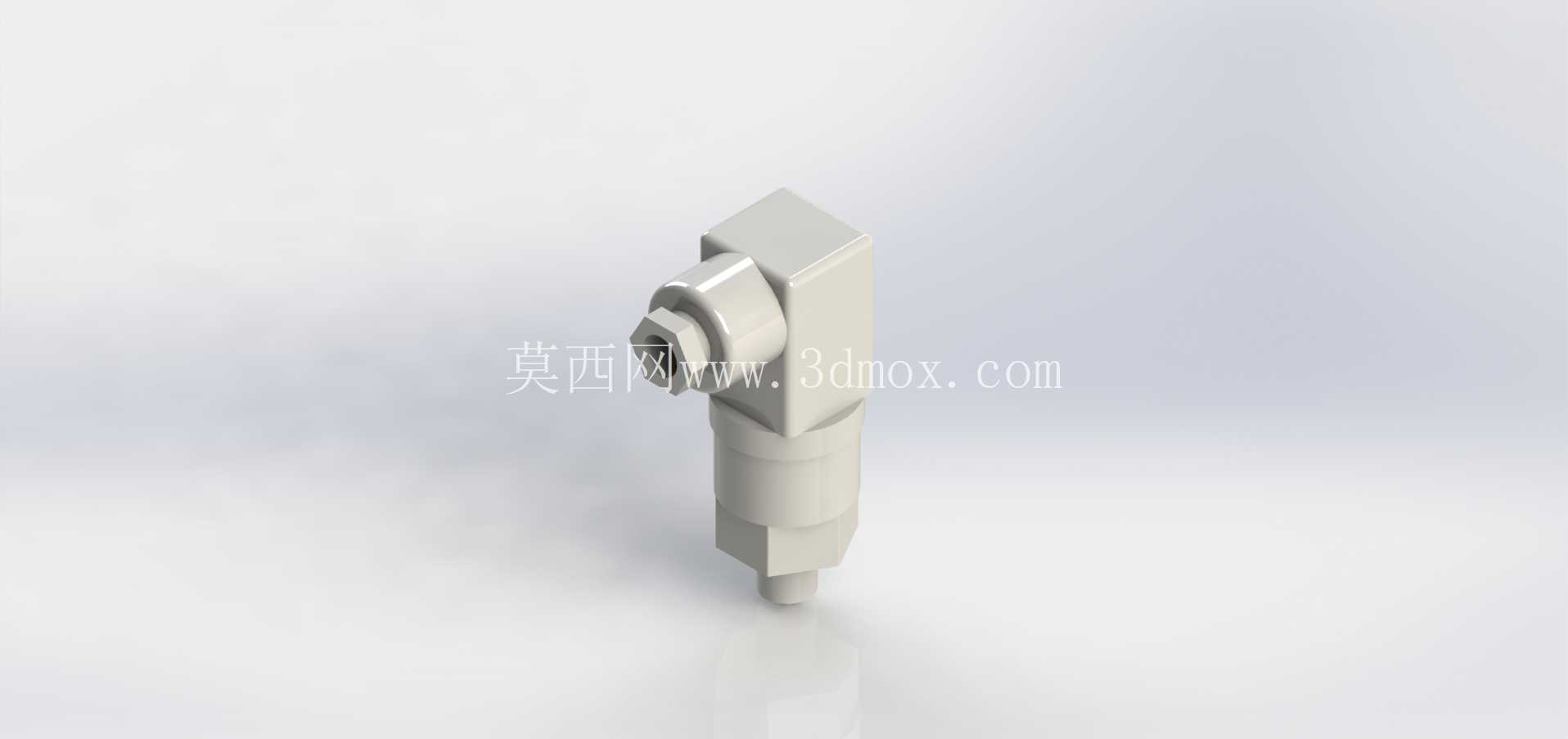

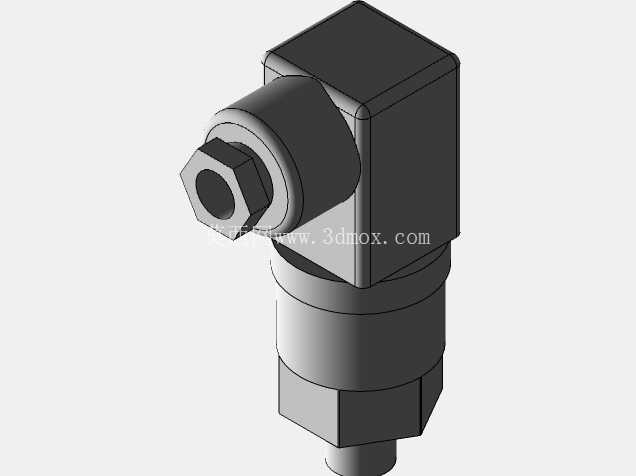

　　在流体管路压力监测、气动系统闭环控制、液压回路过载保护这类工业场景里，压力传感元件是整个测控链路里直接接触被测介质的核心前端部件，本次呈现的这款压力传感结构，完全围绕现场安装的实际约束做了全流程的结构适配。从实际安装边界来看，这款传感元件采用了侧出电气接口的布局，主体为近似方柱的立式结构，下部是带外螺纹的介质接入端，能够直接拧入常规的管路测压预留接口，不需要额外加装转接弯头，在设备内部管路排布密集、垂直方向安装空间不足的柜内场景里，这种侧出线的结构能大幅压缩安装后占用的垂直空间，避免和周边的管路、阀件产生安装干涉。主体上部的方型结构做了棱角钝化处理，既可以在拧紧安装时用普通开口扳手直接夹持受力，不需要定制专用工装，也能避免锐边在装配过程中划伤操作人员的防护手套或者周边的线缆护套。侧部的电气接插件采用了快插式的锁紧结构，对接的时候不需要旋转拧动，对准导向槽推入即可完成密封连接，在设备后期维护更换传感元件的时候，不需要拆解周边的管路布局，单手就能完成接线操作，能大幅缩短现场运维的停机时间。

　　从功能实现的结构设计逻辑来看，下部的介质接入端内部做了平直的压力引流通孔，没有多余的扩容腔或者弯折流道，被测介质的压力可以直接作用在内部的感应芯体上，不会因为流道结构产生压力迟滞，对于需要实时捕捉动态压力波动的测控场景，比如冲压设备的气动回路压力监测、空压机的出口压力闭环控制，这种直通式的引压结构能有效降低压力信号的传输延迟，让采集到的压力数据更贴近管路内的真实压力值。主体内部的芯体安装腔做了同轴度公差约束，感应芯体装入后和引压孔的同轴度误差控制在极小范围内，避免因为装配偏斜导致芯体受力不均，长期受压力脉冲冲击后出现测量漂移。

　　接插件和主体的衔接位置做了环形的密封槽设计，装配时嵌入O型密封圈后，能够满足常规工业现场的防尘防水要求，即使在有少量切削液飞溅、环境湿度较高的机加工车间内使用，也不会因为水汽侵入接插件导致信号传输故障。在材料选型的结构适配方面，主体外壳采用了刚性较好的金属材质，壁厚做了均匀化处理，既可以承受管路内的常规工作压力冲击，也不会因为壁厚差异导致在温度变化较大的现场出现结构变形，挤压内部芯体影响测量精度。下部的螺纹接口做了标准牙型的公差控制，和市面常规的测压接头、管路预留接口都能实现顺畅旋合，不需要现场对螺纹进行二次修配。

　　从实际使用的场景适配来看，这款结构的压力传感元件可以覆盖气动系统、低压液压回路、水处理管路、真空吸附系统等多个场景的压力检测需求，安装时只需要在管路上预留对应规格的螺纹孔，不需要额外设计定制的安装支架，传感元件本身的自重较轻，即使是在薄壁管路、塑料管路上面安装，也不会因为自重导致管路接头处产生额外的应力，避免长期使用后出现管路开裂、接头渗漏的问题。在三维建模的过程中，整个结构的装配关系做了完全的还原，各个零件之间的配合间隙、密封件的压缩量、螺纹的旋合长度都按照实际工程装配要求做了参数化设定，不管是用来做设备整体装配的干涉检查，还是用来做安装工位的空间排布校核，都可以直接调用这个模型完成布局验证，不需要再对模型结构做额外的修正。另外这个结构的外形没有多余的装饰性特征，所有的结构造型都服务于安装便利性、测量可靠性、环境适应性这几个核心的工程需求，没有为了外观好看增加不必要的曲面或者凸起结构，既降低了零件加工时的工艺难度，也避免了多余结构在安装时和周边部件产生干涉。对于做设备结构设计、流体测控系统集成的工程师来说，这个模型可以直接嵌入到整体设备的装配体中，用来校验测压点位的安装空间是否充足，接插件的插拔操作是否有足够的操作余量，提前在设计阶段规避安装干涉、维护空间不足这类常见的工程问题，减少后期现场安装调试时的设计变更工作量。
