低床平板JOMBO货运半挂车结构设计

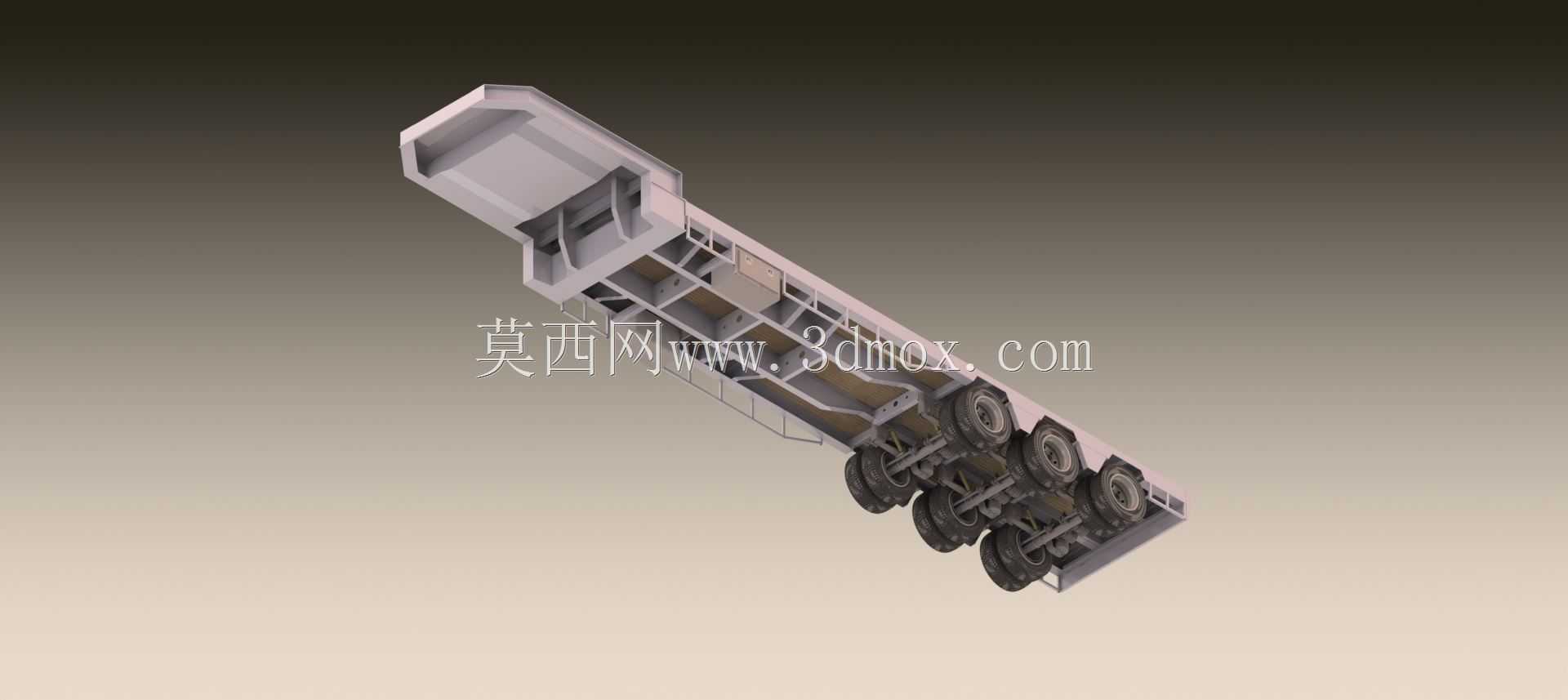

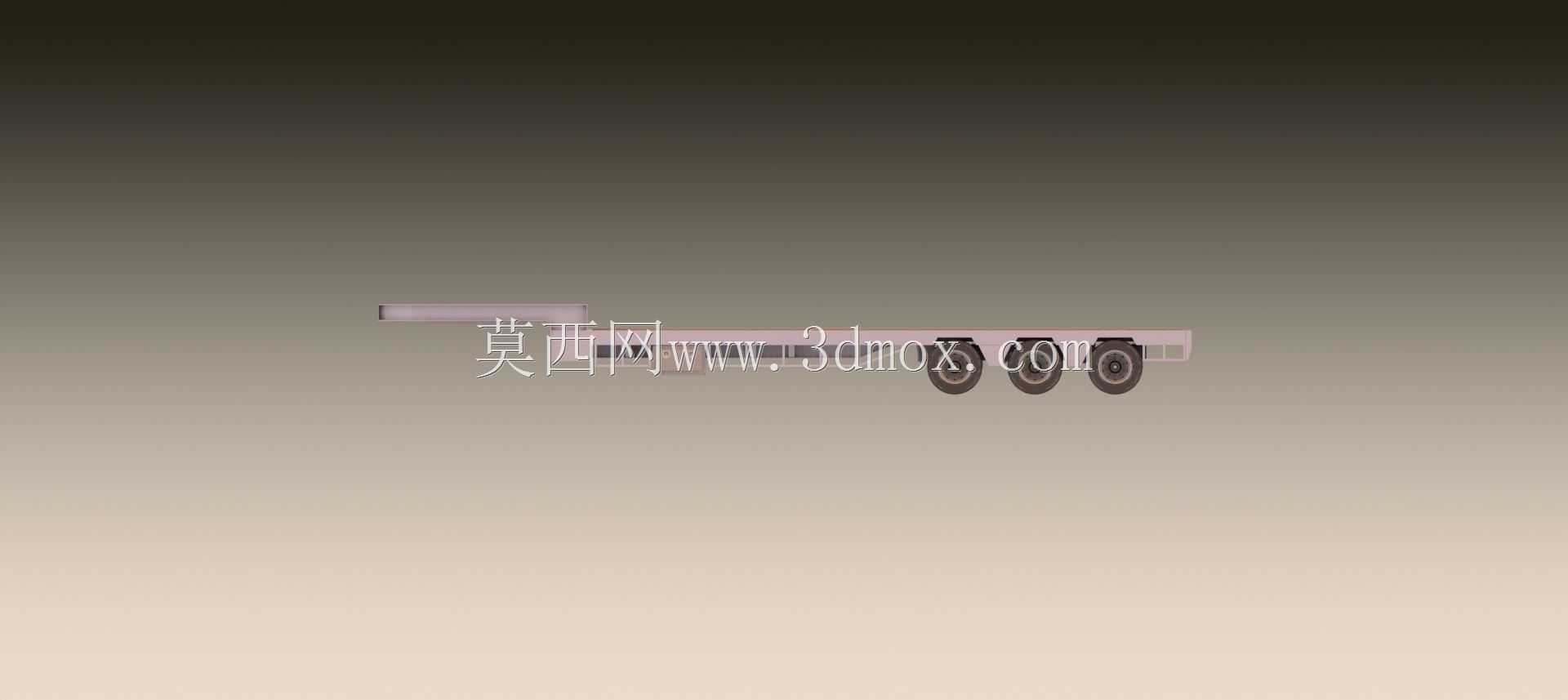

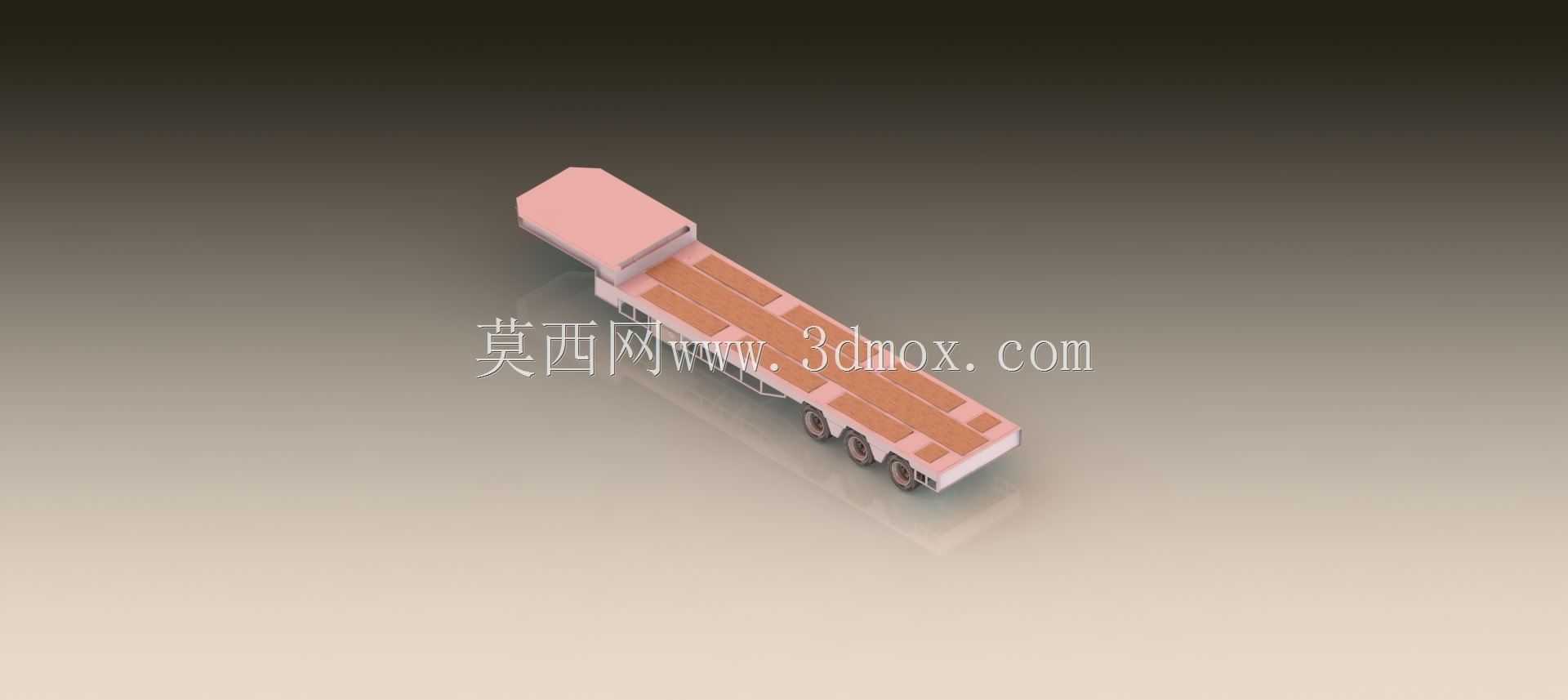

　　这款低床平板JOMBO半挂车的三维结构设计，核心围绕干线公路大件运输、厂区重型物料转运的实际作业场景展开，区别于常规栏板半挂车，低床结构的设计初衷是为了适配超高、超重货物的运输需求——常规高床半挂车的货台高度普遍在1.4米以上，运输高度超过2.8米的工程机械、预制构件时极易触碰道路限高杆，而这款低床平板通过调整悬架布置、降低车架纵梁的上翼面高度，将空载货台高度控制在1.1米以内，在不改变车辆总高限值的前提下，可容纳的货物垂直高度提升了300mm，能覆盖绝大多数工程机械设备、模块化预制件的公路运输需求。从结构设计思路来看，这款半挂车采用了鹅颈+平直货台的经典布局，前端鹅颈部分做了上翘收窄处理，一方面是为了避让牵引车的后轮转向轨迹，避免半挂车与牵引车在大角度转弯时发生结构干涉，另一方面鹅颈内部预留了气路、电路线束的布置空间，将制动管路、信号线路全部集成在纵梁内腔，避免行驶过程中飞溅的碎石、泥水对线束造成磨损，降低后期维护的频次。货台部分采用了纵梁通长+横梁等间距布置的承载结构，纵梁选用变截面工字钢结构，鹅颈位置因为需要承受牵引销传递的纵向冲击载荷，腹板厚度比货台段厚2mm，货台段纵梁则做了等强度优化，在保证承载能力的前提下尽可能降低自重，横梁采用槽钢结构，间距控制在400mm，每间隔2米设置一道加强横梁，用来集中承受叉车装卸货时的轮压冲击，避免货台面板出现局部凹陷。行走机构部分采用了三轴布置，每根车轴都匹配了双轮胎配置，单轴额定承载13吨，

　　三轴总承载可达39吨，完全满足公路货运的限重要求；悬架选用了常见的钢板弹簧平衡悬架，平衡臂的铰接点做了衬套耐磨处理，能在颠簸路面自动调整各轴的载荷分配，避免单轴过载造成轮胎爆胎、车轴断裂的问题。货台表面铺设了防滑花纹钢板，同时预留了多组绳钩安装位，沿着货台两侧边梁每间隔1米设置一个嵌入式绳钩，不需要使用时绳钩可以完全收进边梁内腔，不会突出货台表面影响货物装卸，装卸大型构件时可以直接通过绑带穿过绳钩完成固定，不需要额外焊接吊点。在安装边界的设计上，这款半挂车的牵引销选用了标准90号牵引销，安装位置距离半挂车前端面的距离符合GB7258的相关要求，能匹配市面上绝大多数主流牵引车的牵引座高度；半挂车的总长度控制在13米以内，

　　货台有效装载长度达到11.5米，宽度为2.55米，完全符合道路车辆外廓尺寸的限值要求，不需要办理超限运输许可即可在常规公路上通行。后端的爬梯结构做了可翻转设计，运输工程机械时可以将爬梯放下，让挖掘机、装载机等设备自行开上货台，不需要额外调用吊装设备，能大幅降低装卸货的时间成本与作业成本，爬梯收起后通过锁止机构固定在货台尾部，行驶过程中不会出现晃动、脱落的问题。气路系统采用了双回路制动设计，同时匹配了断气刹驻车结构，当半挂车与牵引车意外脱开时，驻车制动会自动锁死，避免车辆出现溜车风险；所有气路接头都采用了快插式标准接头，后期维护时更换管路不需要复杂的工具，能大幅缩短维修时间。车架的所有连接位置都采用了焊接+铆接混合的连接方式，

　　纵梁与横梁的连接位置先用高强度螺栓铆接定位，再在接缝处做满焊处理，既保证了连接强度，又能避免焊接应力集中造成的车架开裂问题，在长期重载颠簸的工况下，结构稳定性比纯焊接车架提升40%以上。货台前端的鹅颈位置还预留了工具箱安装位，可以放置捆绑带、千斤顶、维修工具等随车物品，不需要额外占用货台的装载空间；边梁位置预留了示廓灯、转向灯的安装孔位，所有灯具的接口都采用了通用接插件，后期更换灯具时可以直接插拔，不需要重新接线。这款半挂车的设计没有冗余的装饰结构，所有结构设计都围绕承载能力、装卸便利性、行驶安全性三个核心维度展开，不管是用于长途干线的大件设备运输，还是厂区内部的重型物料转运，都能很好地适配作业需求，结构参数完全符合现有道路运输的相关法规要求，建模过程中所有的安装孔位、铰接间隙都按照实际装配公差设置，可直接用于结构校核、改装设计的参考依据。
