小型拖挂式旅居露营房车结构设计

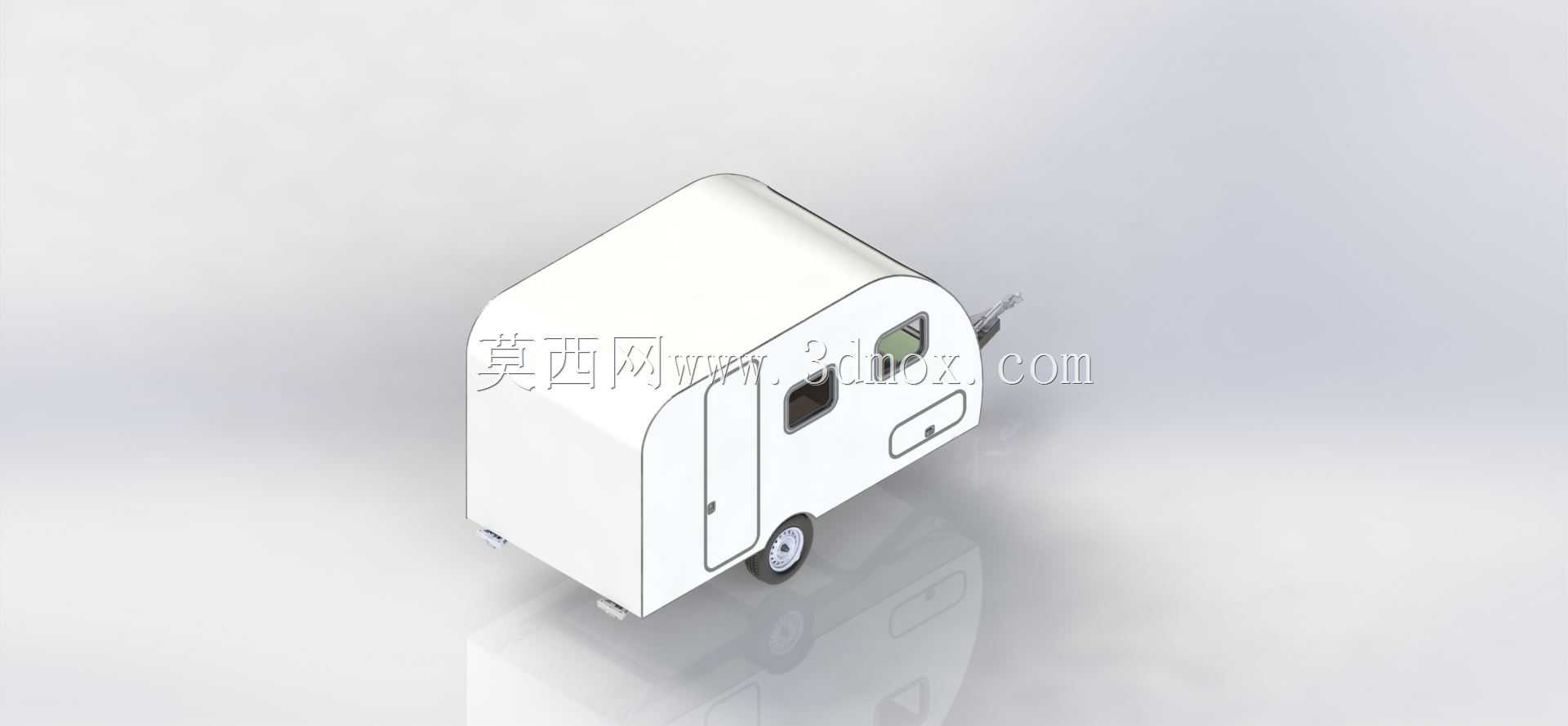

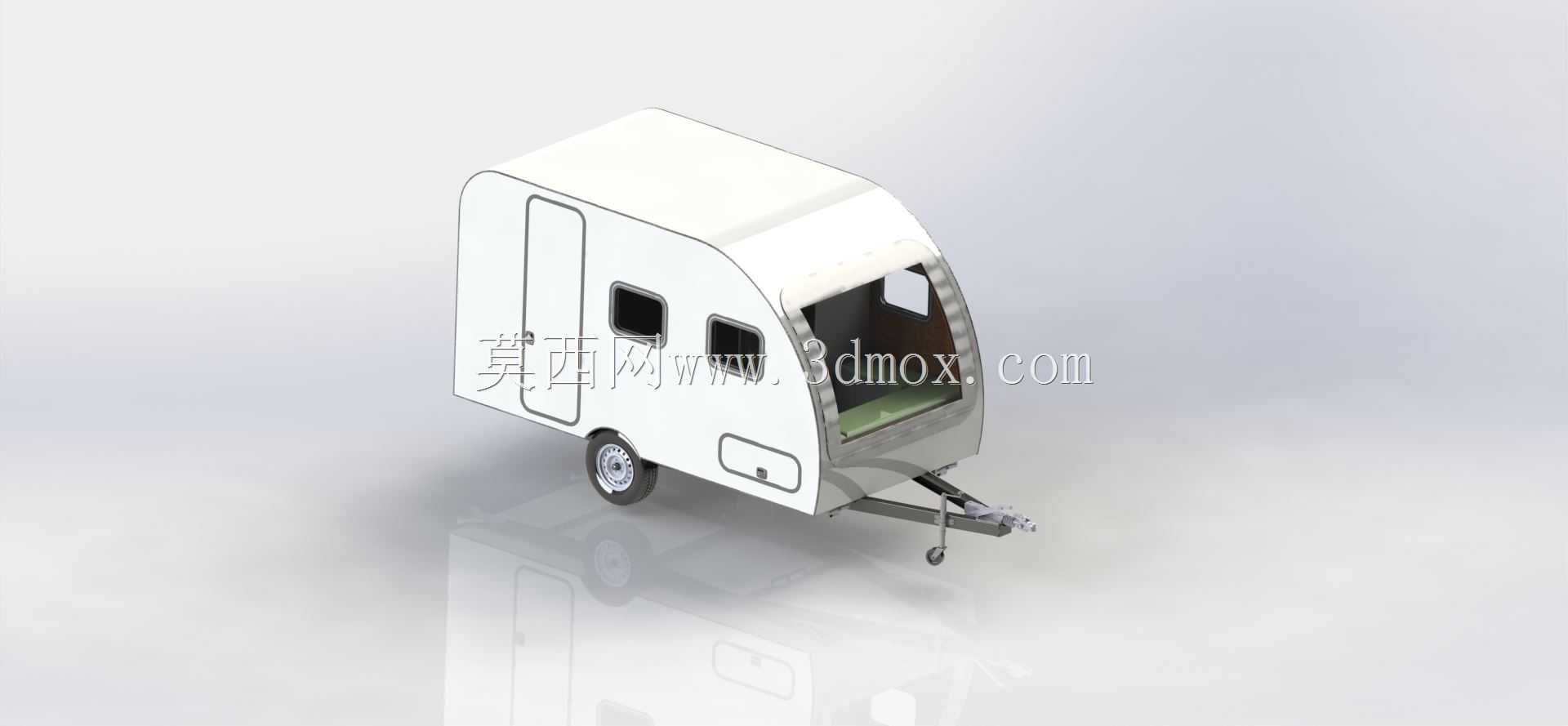

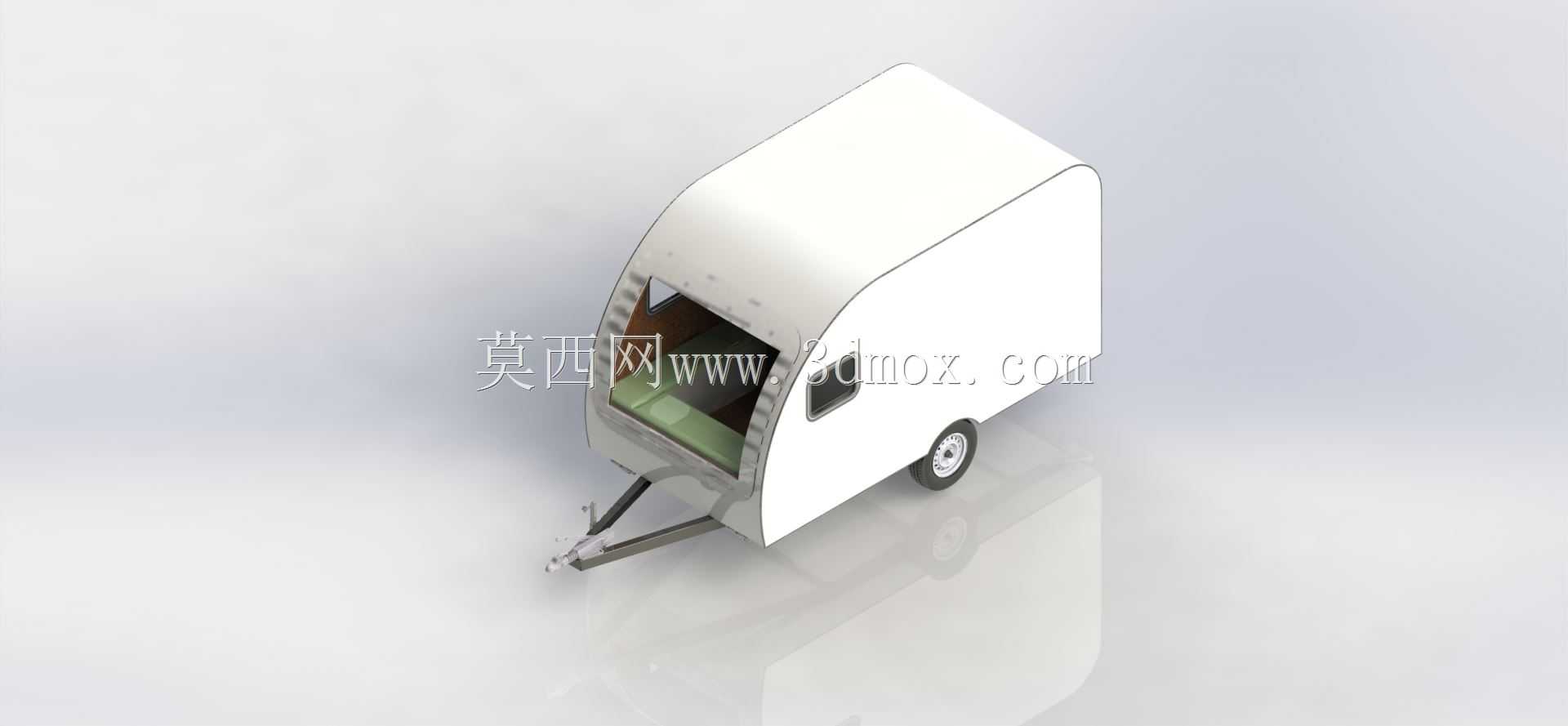

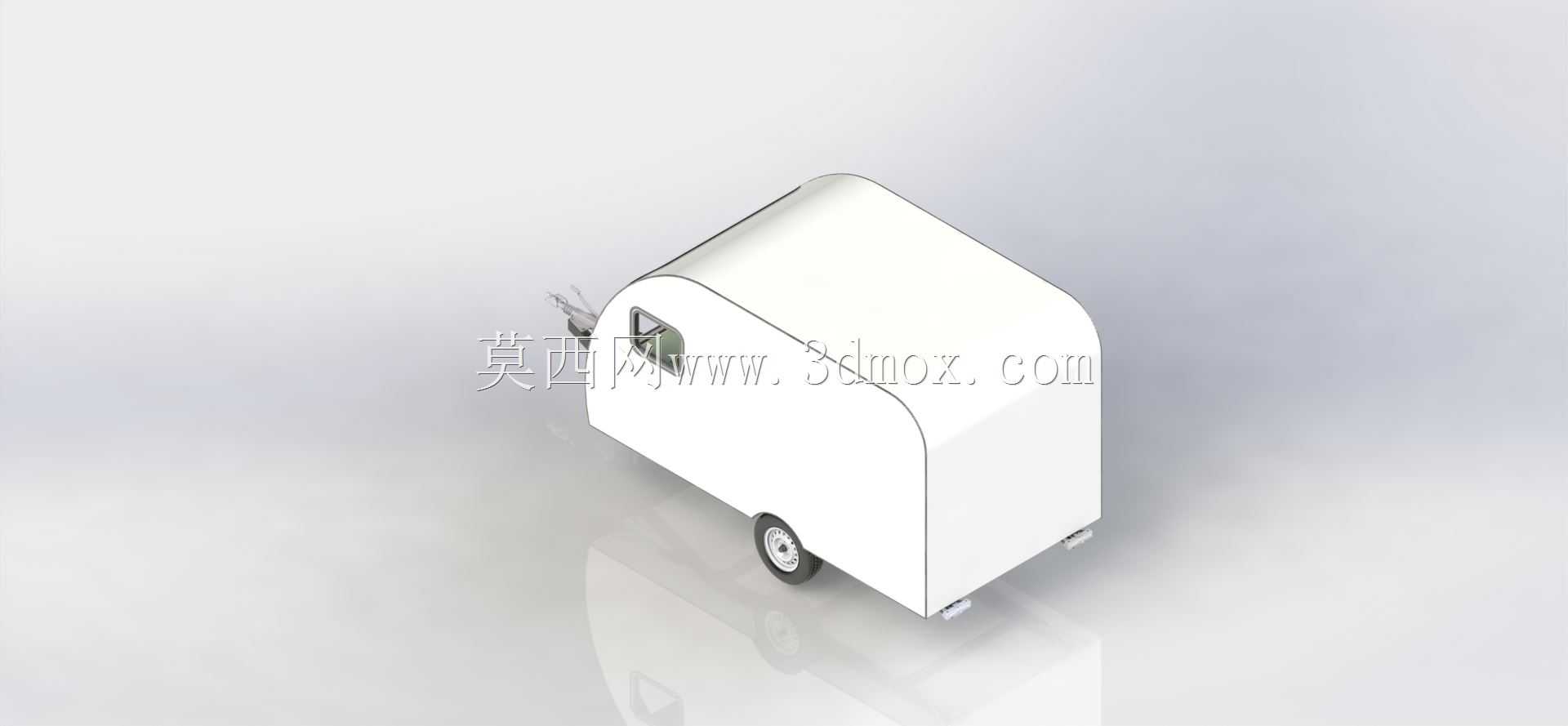

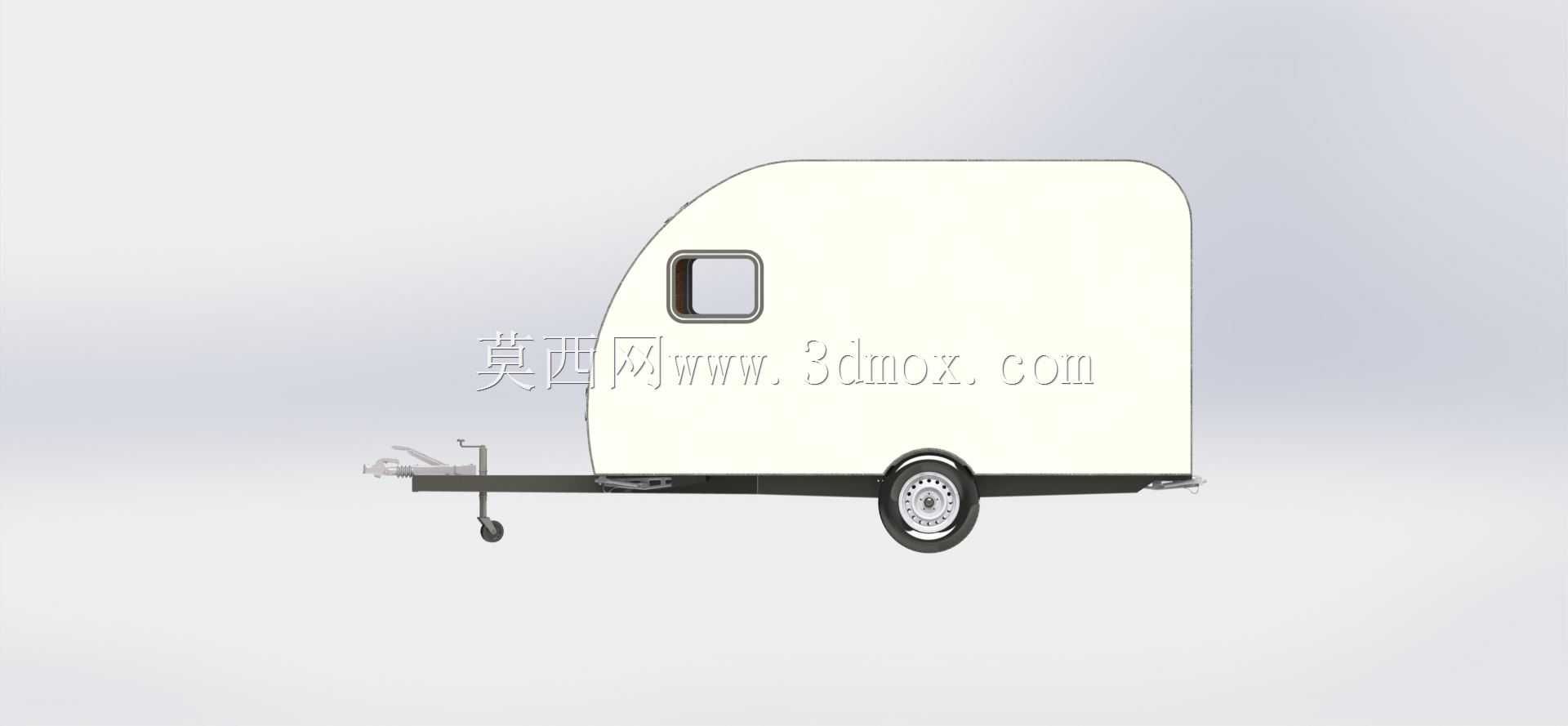

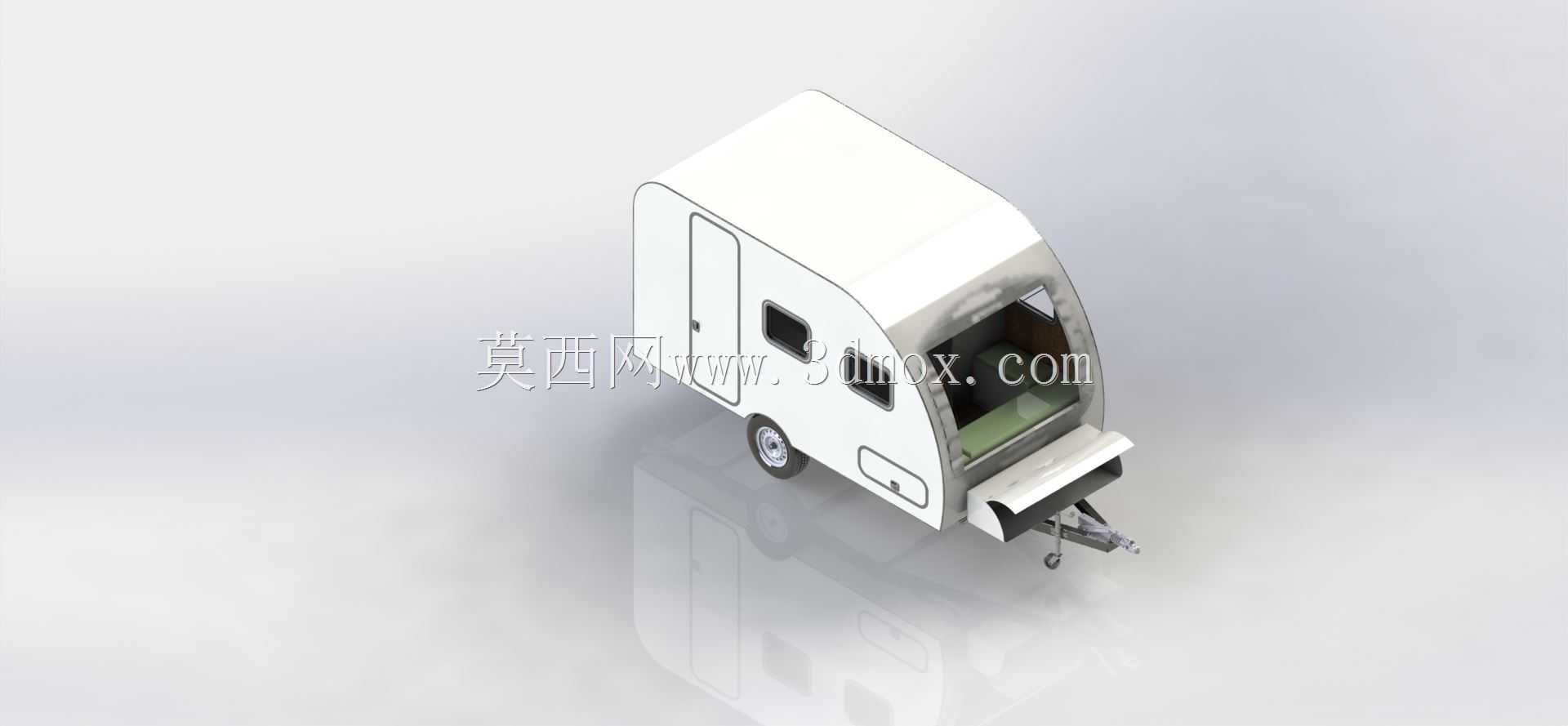

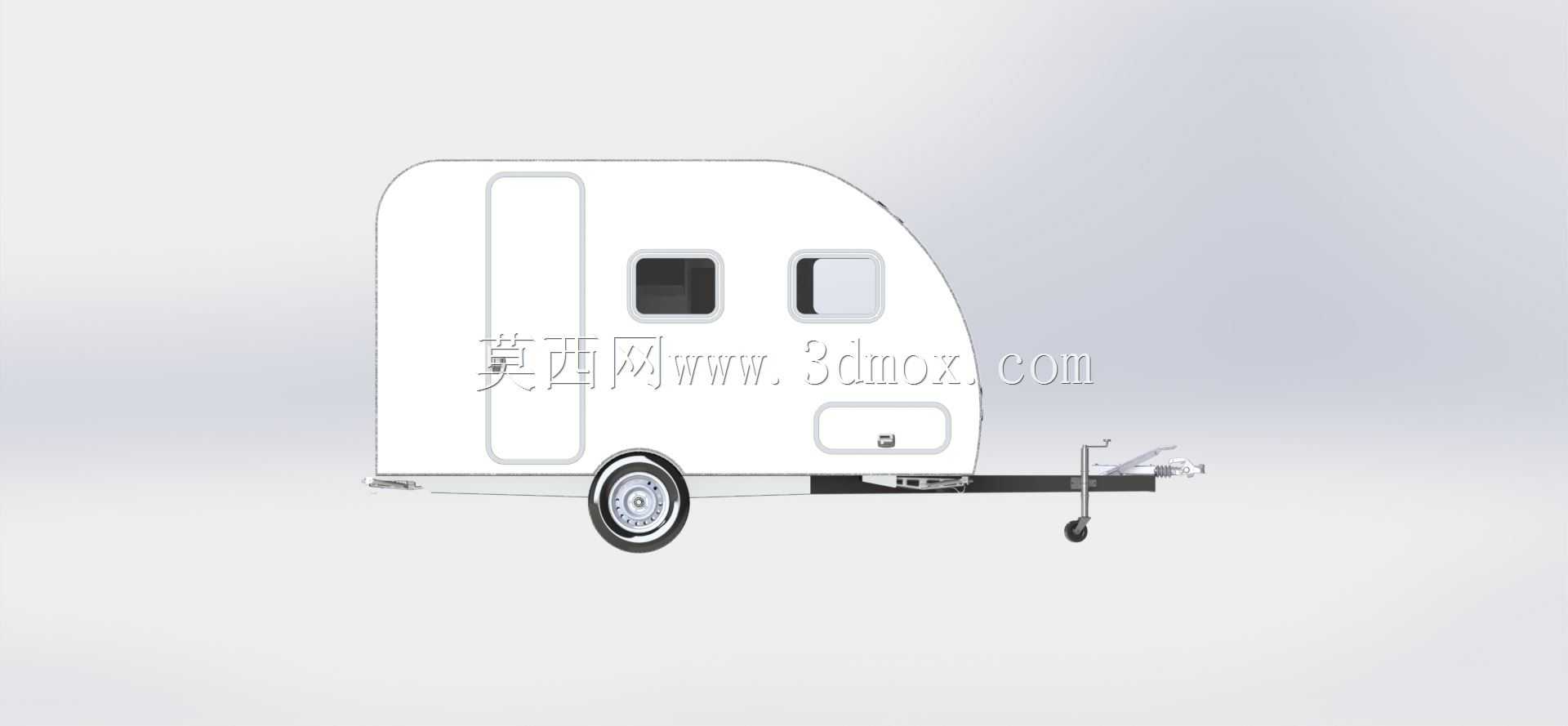

　　这款小型拖挂旅居车主要面向近郊自驾露营、户外短途驻留场景，作为乘用车后挂的独立生活舱使用，自身不设置动力总成，依靠牵引架与前车拖挂连接，可在营地、非铺装郊野场地提供封闭休息与储物空间。整体舱体采用流线型前置收窄造型，前端迎风面做圆弧过渡，行驶过程中可降低风阻，同时减少拖挂行驶时的侧向风扰；舱体轮廓方正段占比超过七成，内部空间利用率优先于造型曲面，侧壁预留门窗开孔，侧置入户门搭配两处侧窗，前端开口区域可作为通风或拓展观察位，舱体下部整合单轴行走轮组，牵引端设置支撑导向轮，驻车时可通过前轮支腿调整舱体水平，无需依赖额外驻车支架即可稳定停放。

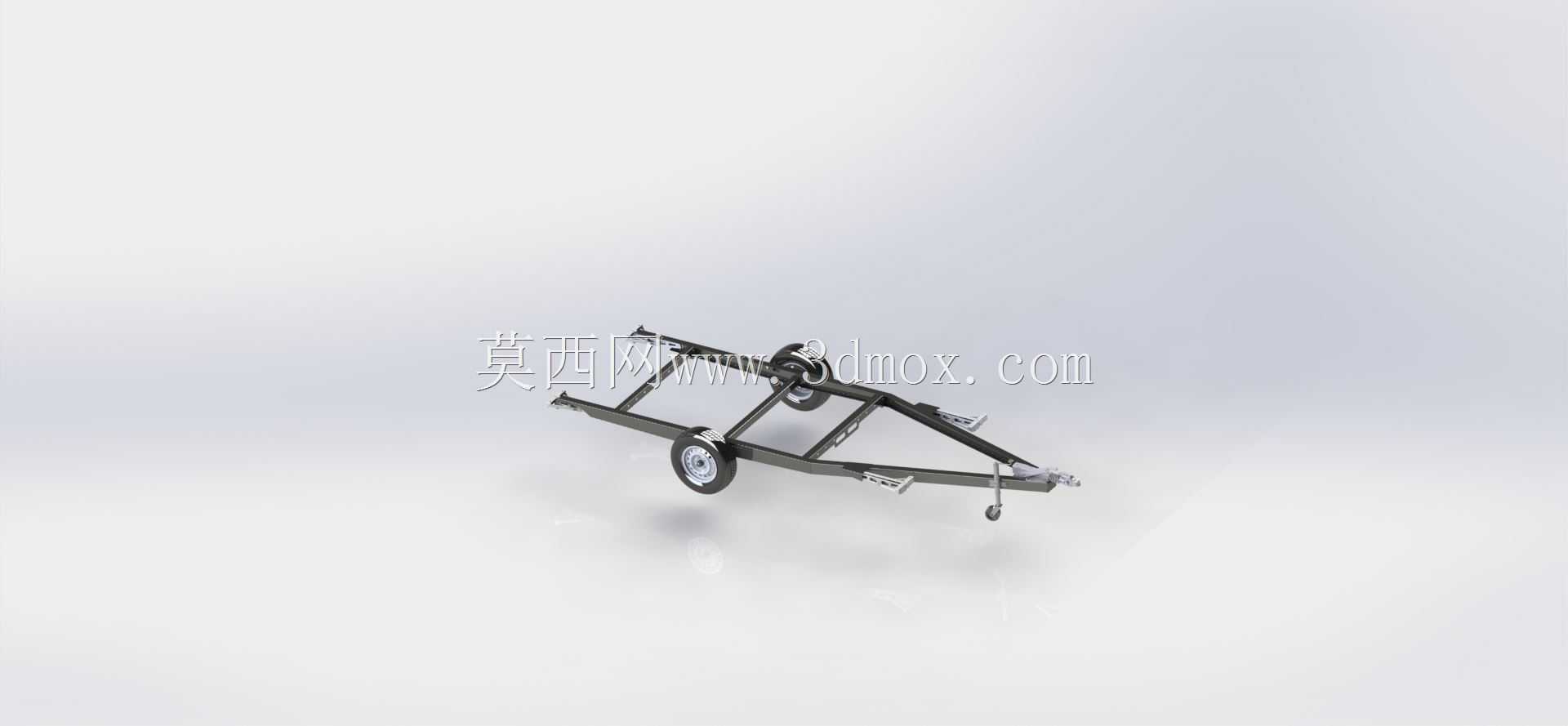

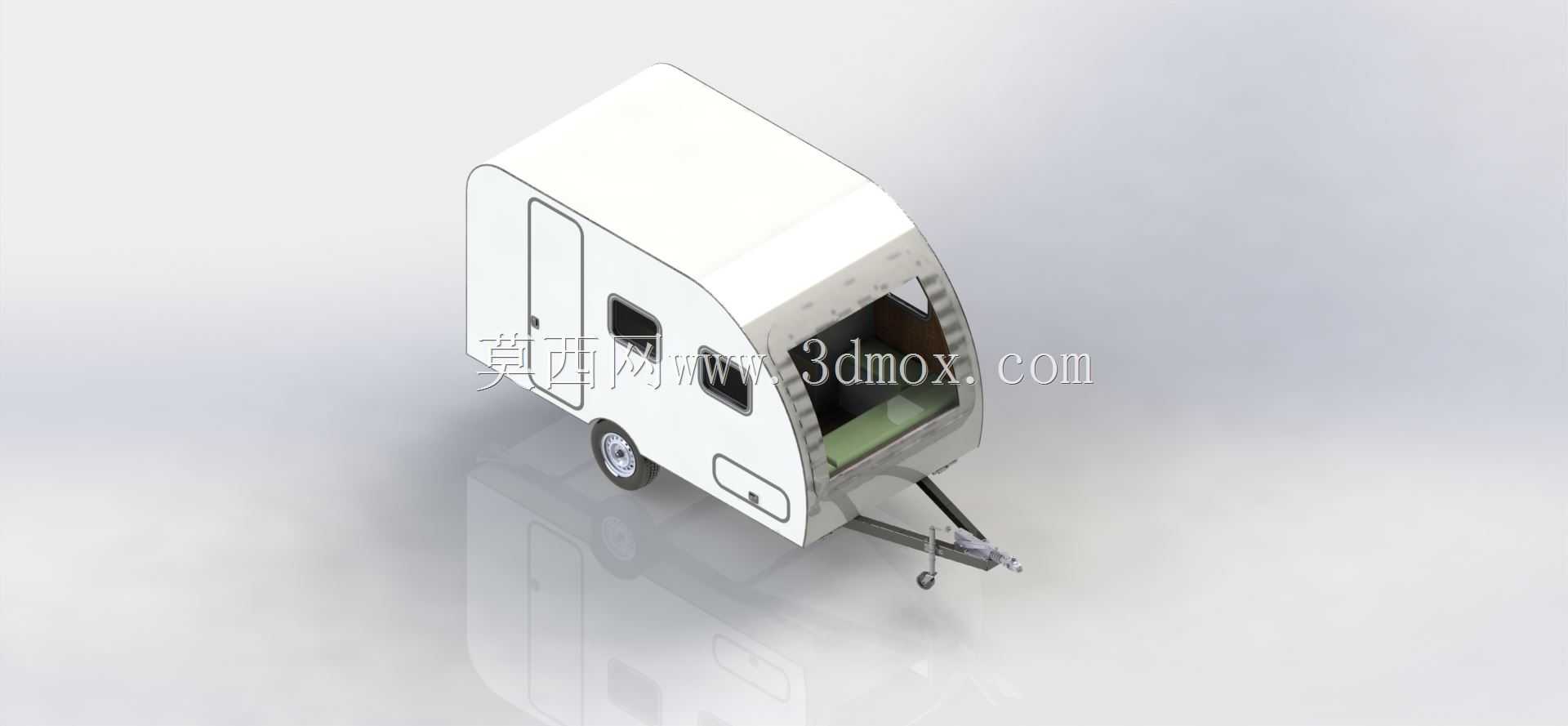

　　从结构分层来看，模型先搭建焊接式梯形底盘框架，主梁沿整车长度方向贯通，横梁按舱内地板承重间距排布，轮轴安装位在底盘重心偏后区域，保证拖挂时牵引鼻重落在前车拖钩合理承载区间，避免行驶过程中出现摆尾或牵引头上翘。底盘前端延伸出三角牵引架，架体交汇点设置拖挂连接座，配套驻车小轮与手摇升降结构，脱离前车时可手动短距离挪动车位；底盘侧边预留裙边安装位，下部可嵌入储物舱、水箱位或电池托架，舱体外壳与底盘之间通过减振垫连接，抑制行驶路面振动传递到内部生活空间。

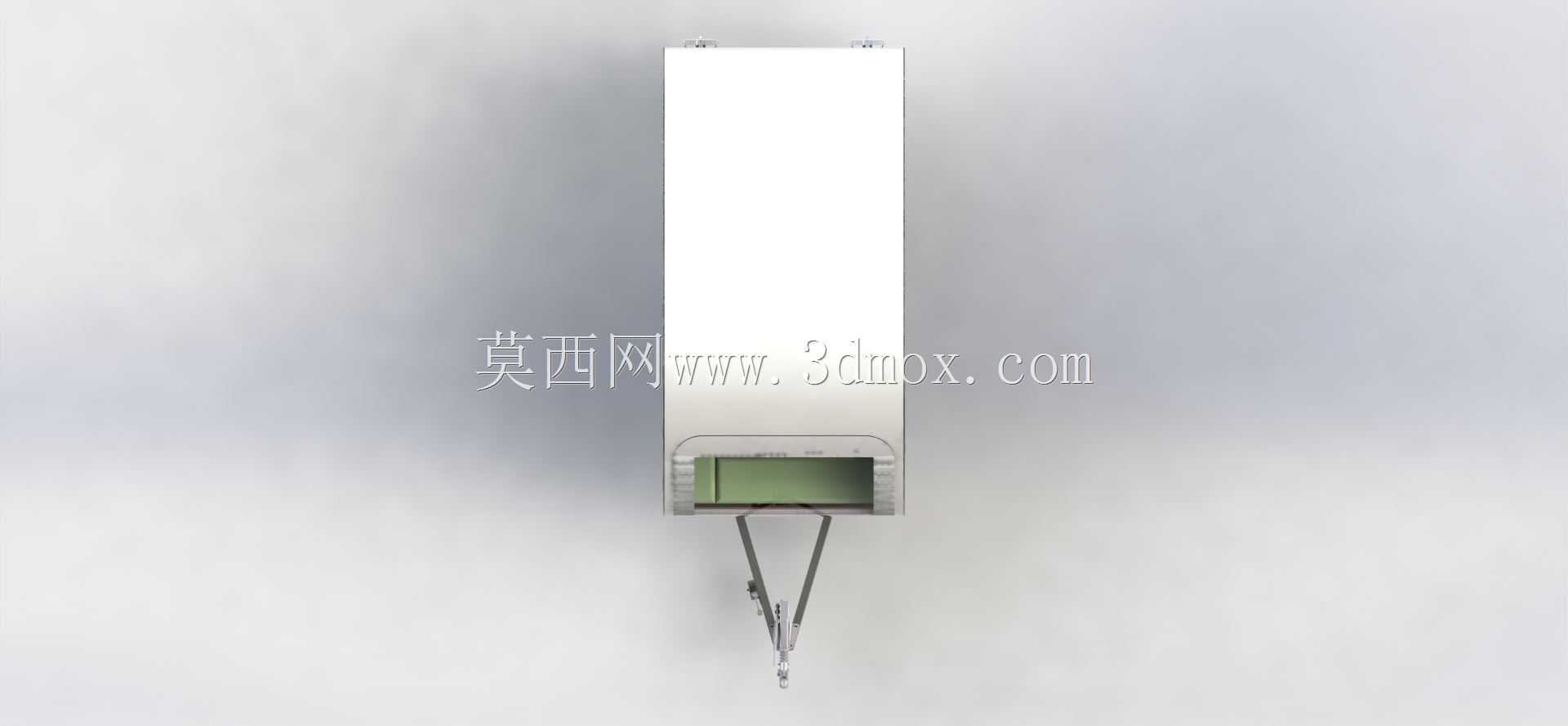

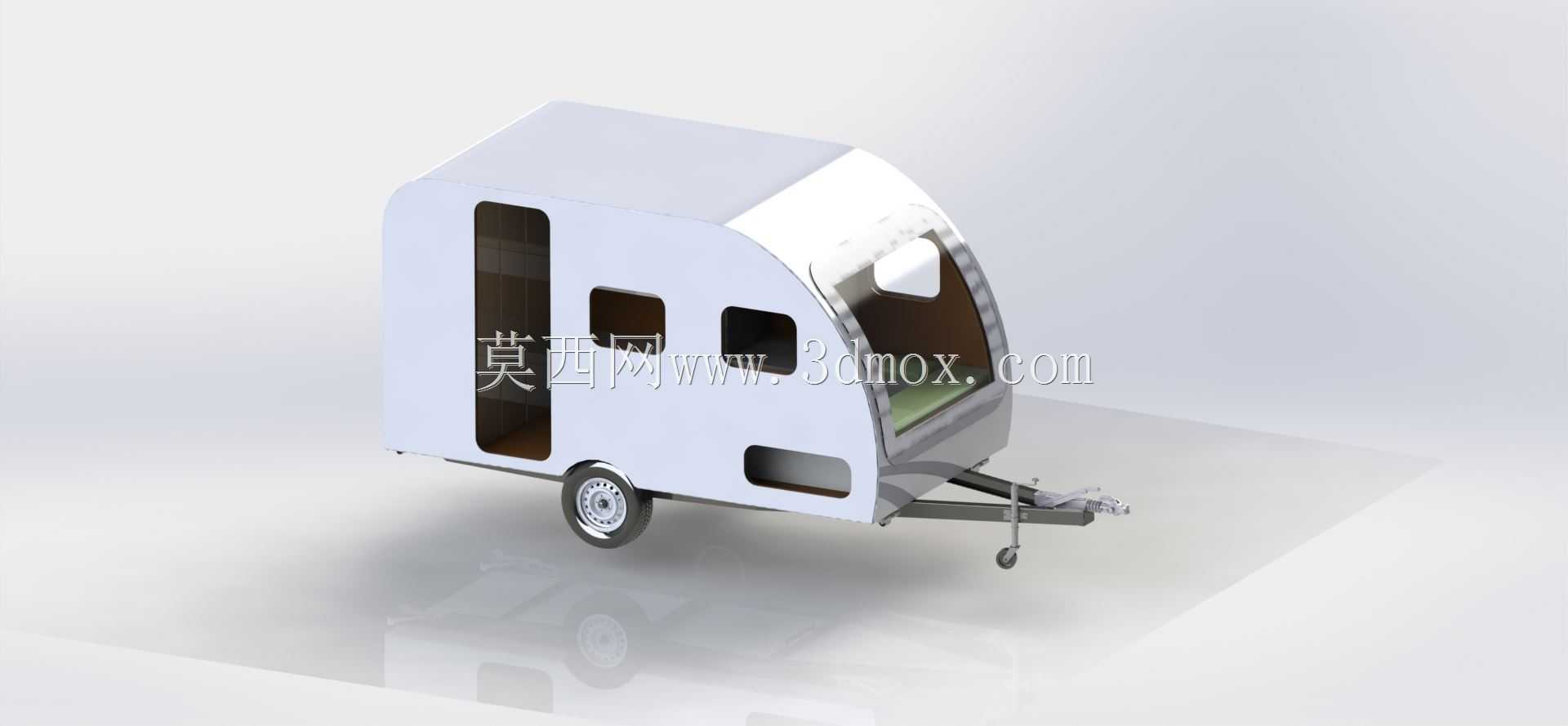

　　外形尺寸控制在常规家用车可拖挂的紧凑区间，整车长度适配小型车库停放，宽度不超出普通车道通行限制，高度保证内部站立空间的同时控制整车重心，避免高速拖挂时侧倾风险。安装边界层面，牵引架连接孔位匹配标准乘用车拖钩尺寸，轮距设定兼顾行驶稳定性与舱内地板宽度，轮胎与轮罩之间预留足够跳动间隙，应对非铺装路面的悬架行程；车身门窗开孔位置避开侧壁承重骨架，门框、窗框周边做加强筋补强，防止长期拖挂振动导致舱体接缝开裂。

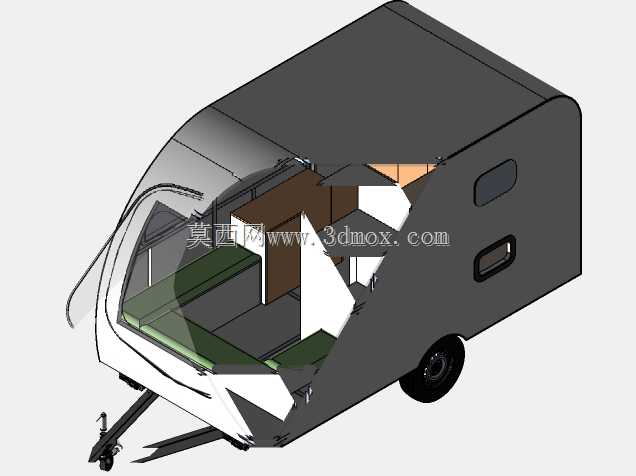

　　设计过程中优先拆分了五大装配模块：底盘行走总成、牵引连接总成、夹芯舱体外壳、门窗内饰安装位、外部附件包角，各模块可独立拆分编辑，工程师可在此基础上调整舱体长度、增减顶部太阳能板安装位、拓展侧边遮阳棚固定点，也可校核拖挂状态下的轴荷分配、转弯内轮差边界，验证小型旅居挂车在户外露营场景中的结构合理性与装配可行性。
