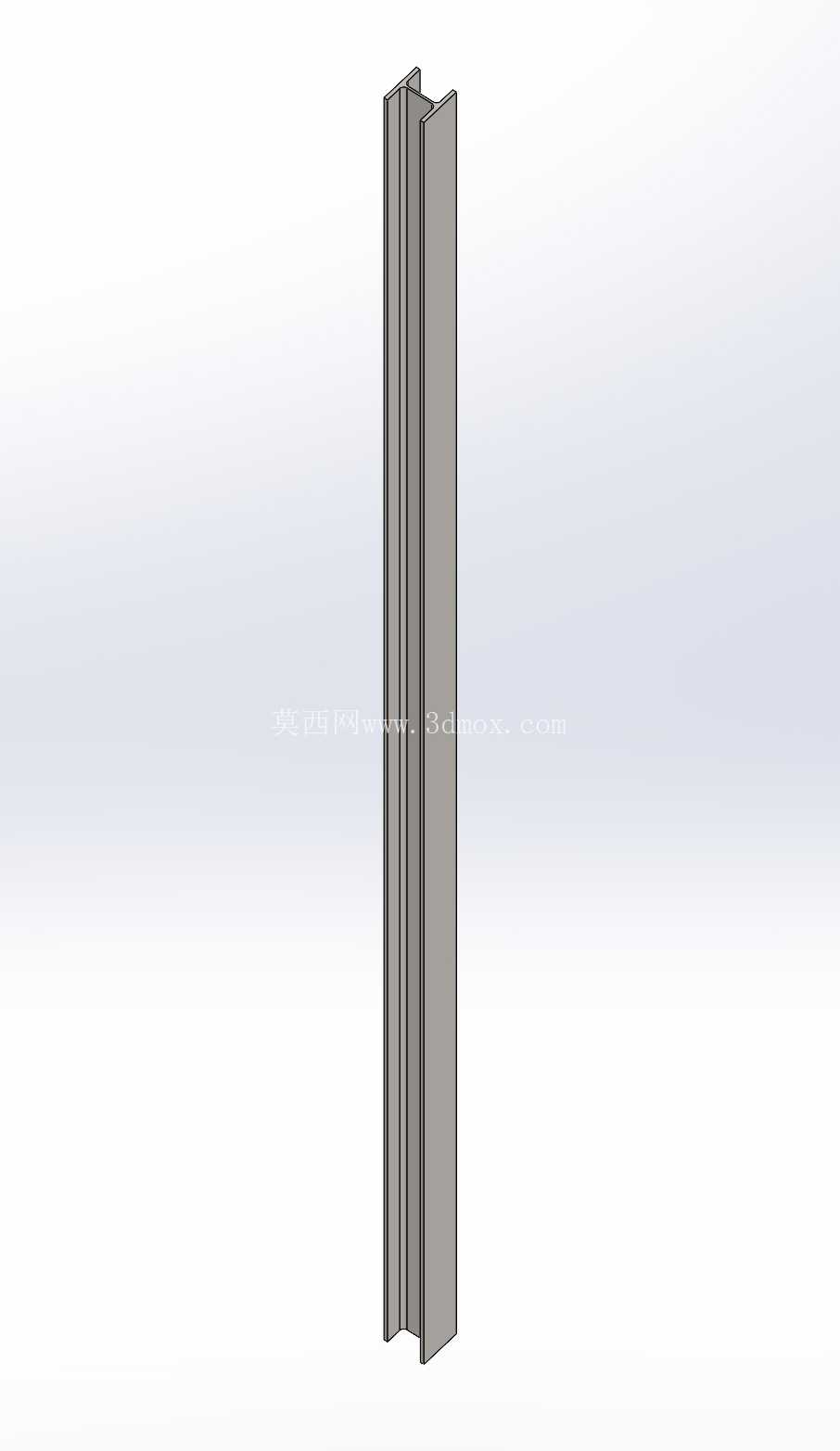

HEB120欧标H型钢构件参数化设计

　　从截面设计逻辑来看，HEB120型钢的翼缘与腹板厚度匹配经过严谨的力学验算，截面高度120mm的尺寸设定，让构件在垂直受力方向具备足够的抗弯截面模量，同时平行翼缘的设计省去了普通工字钢翼缘斜度带来的节点加工麻烦，不管是采用焊接连接还是螺栓装配式连接，都能直接与连接板、端板贴合，不需要额外做坡口修磨处理，大幅降低现场安装的加工工作量。材质选用S235JR级结构钢，该材料具备良好的焊接性能与冷弯性能，常温下冲击韧性满足常规工业环境使用要求，不需要额外做热处理即可直接下料加工，适配绝大多数无低温特殊要求的工业与民用钢结构场景。在工业厂房承重体系、大跨度设备支架、模块化钢结构平台的搭建场景中，热轧H型钢是应用占比极高的承重构件，其中HEB系列欧标H型钢因翼缘内外侧平行、截面刚度分配均匀、节点连接适配性强的特点，在涉外工程、外资项目配套钢结构中被广泛选用。本次设计的HEB120规格型钢，是该系列中截面高度较小的轻型规格，单米重量控制在合理区间，既可以作为小型设备的承重主梁，也能作为大型钢结构中的次梁、支撑构件使用，适配多种轻载承重场景。

　　构件单段长度设定为4500mm，这个长度既符合常规热轧型钢的出厂定尺规格，也适配多数模块化钢结构的柱距、跨度模数，在现场安装时不需要做过多的截断拼接，减少焊缝数量的同时也能降低拼接位置的应力集中风险。从安装边界来看，该规格型钢的截面宽度、腹板厚度参数，适配常规的M16、M20高强度螺栓连接节点，在做梁梁连接、梁柱连接时，螺栓排布空间充足，不会出现螺栓间距过近不符合施工规范的问题；同时因为翼缘表面平整，在铺设钢格栅板、设备安装底板时，不需要额外加垫调平件，构件上表面可以直接作为承载面贴合安装，减少安装辅件的使用量。

　　在做三维建模时，严格遵循UNI 5397-78标准中规定的截面尺寸公差，对腹板与翼缘的过渡圆角、翼缘边缘的圆弧倒角都做了精准还原，避免模型导入有限元分析软件时出现应力奇异的问题，同时模型的端面基准、形心基准都做了明确的参考点设置，在做整体钢结构装配时，可以直接通过基准点对齐快速完成构件排布，不需要反复调整构件位置。在实际工程应用中，该规格型钢除了作为结构承重件，还可以用来制作设备的防护栏框架、管线支吊架、小型设备的机座支撑，因为截面惯性矩在两个主轴方向的差值比普通工字钢小，作为侧向支撑使用时抗扭性能更优，不会像普通工字钢那样在侧向受力时容易出现失稳变形。

　　很多设计人员在做轻型钢结构选型时，容易忽略小规格H型钢的连接适配性，HEB120的截面尺寸刚好可以适配市面上通用的C型钢连接件、角码配件，不需要单独定制连接节点件，能够有效缩短项目的采购与加工周期。在做构件加工下料时，因为该规格的腹板厚度适中，采用等离子切割、锯床下料都能获得平整的切口，不需要做过多的坡口处理即可满足焊接要求，对于批量加工的项目来说，能够有效提升加工效率。同时该构件的模型在做整体钢结构碰撞检查时，因为截面尺寸还原准确，能够提前排查出管线与构件、构件与墙体之间的干涉问题，避免现场安装时出现切改构件的情况，减少材料浪费与工期延误。
