三洋登基座式步进电机结构三维设计

　　这款步进电机的三维结构还原，完全围绕工业现场实际安装与使用需求搭建，没有冗余的装饰性结构，所有特征都对应实物的功能边界。从应用场景来看，这类基座安装式步进电机常被用在小型自动化输送线、桌面型点胶设备、3C产品组装工位的滑台驱动、小型包装机械的送料机构上，这类场景对电机的安装定位精度、输出轴同轴度、本体抗振性都有明确要求，建模过程中也特意把这些影响实际使用的结构特征做了精准还原。

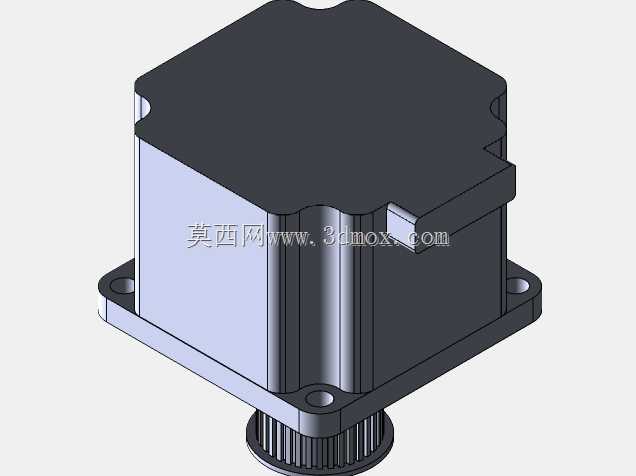

　　先看安装边界部分，电机底部采用方形法兰安装座，四个安装孔位做了沉头设计，适配M4规格的内六角圆柱头螺钉，沉头深度刚好覆盖螺钉头厚度，安装后螺钉头不会突出安装座底面，能保证电机和设备安装板完全贴合，避免长期运行出现松动偏移。安装座的法兰边厚度做了加厚处理，对应实际产品里的压铸铝合金材质强度，能承受输出轴带轮传动带来的径向拉力，不会因为同步带张紧力过大导致法兰变形。输出轴端的带轮安装位做了滚齿结构还原，和配套的同步带轮啮合时能保证足够的摩擦力，避免高速启停时出现打滑丢步，轴伸长度刚好覆盖常用的2GT、MXL型同步带轮的安装宽度，不需要额外加装轴套调整位置，能减少装配时的累积误差。

　　电机本体的外壳采用方形切角结构，不是常规的圆形机壳，这种设计一方面是方便安装时的定位，设备安装板上只需要加工一个定位直边就能快速找准电机的出线方向，不用反复调整角度；另一方面方形外壳的散热面积比同体积圆形机壳大15%左右，在电机持续运行发热时，能通过外壳和空气的接触把绕组热量更快散出去，降低高温退磁的风险。机壳侧面的出线座做了凸台结构，对应实物里的防水接头安装位，建模时预留了足够的接头安装空间，适配PG7规格的电缆防水接头，能在有少量切削液、粉尘的车间环境下使用，避免异物进入电机内部损坏绕组。

　　设计思路上，整个模型完全按照实物的装配层级拆分，机壳、定子组件、转子、输出轴、安装法兰、端盖都做了独立的实体特征，不是合并成一个整体的面片模型，结构工程师在做设备整体装配时，可以直接把这个模型导入装配体，不需要再做额外的特征拆分，就能直接检查电机和周边走线槽、同步带、安装支架的干涉情况。比如在做滑台设计时，可以直接测量电机本体到滑台侧板的间隙，确认出线方向是否会和拖链产生干涉，安装孔位是否和滑台的铝型材槽位对齐，不需要再手动测绘实物尺寸，能大幅缩短选型和结构校验的时间。

　　从功能特性来看，这款步进电机的机壳和端盖配合处做了止口定位结构，建模时还原了止口的配合公差，止口深度1.2mm，单边配合间隙0.02mm，装配后端盖和机壳的同轴度能控制在0.03mm以内，保证输出轴的径向跳动量符合使用要求，不会因为端盖装配偏移导致轴承偏心，运行时出现异响或者轴承过早磨损。顶部的端盖做了两个对称的凹位，对应实物里的端盖固定螺丝沉孔，同时也能作为拆卸时的着力点，方便维护时撬开端盖更换轴承。转子部分的长度和定子铁芯的长度完全匹配，能保证气隙均匀，输出扭矩的波动控制在合理范围内，不会出现某一个角度扭矩明显下降的问题。

　　在实际选型使用时，这个模型的尺寸精度能直接作为结构设计的依据，比如电机本体的总高度、安装法兰的边长、输出轴的直径和键槽尺寸（这款电机输出轴是光轴滚齿，没有键槽，靠顶丝固定带轮），都和实物一致，工程师在做设备布局时，不需要反复核对样本尺寸，直接在三维软件里测量就能得到准确的安装边界，避免出现加工完安装板后电机装不上、或者和周边部件干涉的问题。另外模型的出线方向做了明确的方位标识，在装配时可以直接旋转电机本体调整出线方向，模拟实际装配时的走线布局，提前规划电缆的弯曲半径，避免电缆因为弯折角度过大出现线芯断裂的问题。

　　这类基座式步进电机和常见的NEMA系列安装尺寸电机有一定的兼容性，但在细节结构上更贴合小型自动化设备的紧凑安装需求，机壳的切角设计能减少在狭小安装空间里的占用体积，比如在多轴并排安装的场合，切角结构能让相邻两个电机的安装间距缩小5mm左右，让整个设备的结构更加紧凑。建模时也特意保留了这些细节特征，没有为了建模省事把切角改成直角，保证模型和实物的一致性，让结构工程师在做密集排布的多轴设备设计时，能准确计算安装间距，不会出现电机之间互相干涉的情况。
