立式带手轮阀组工业发酵过滤装置

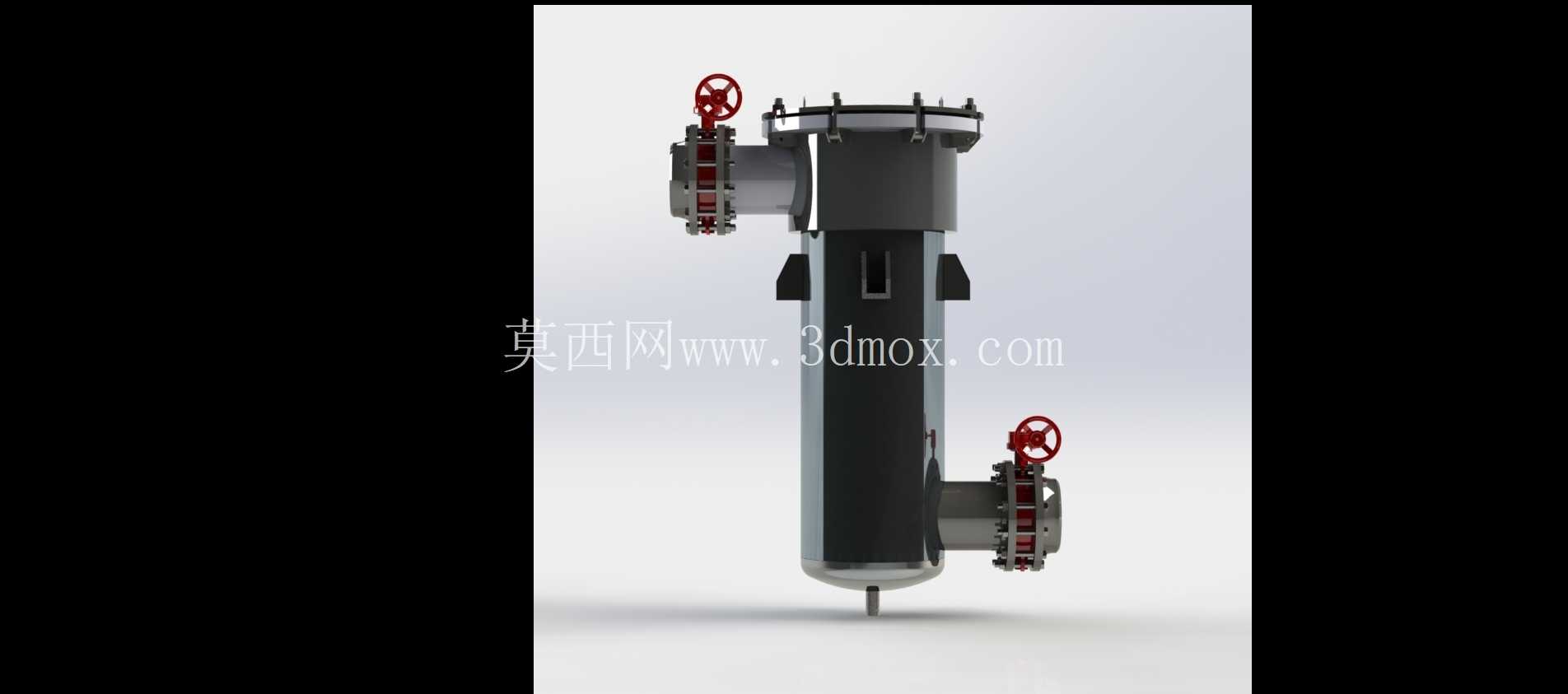

　　在生物发酵、食品酿造、精细化工的流体处理工段，这类立式过滤装置是串联在物料输送管路上的核心净化单元，主要作用是在发酵液转序、成品灌装前的工序中，拦截料液里的菌体残渣、固体培养基结块、活性炭颗粒等固态杂质，避免杂质进入下游的泵体、灌装阀或者精制工序，造成设备磨损、管路堵塞或者成品杂质超标。不同于普通的管道过滤器，这款设备采用立式长罐体结构，上下布置的进出料口都搭配了手轮驱动的法兰截止阀，在设备需要更换内部滤元、冲洗滤渣的时候，不需要拆解整个管路连接，只需要关闭上下两个阀门，就可以切断料液通路，打开罐体底部的排污口排出残液后，就能拆开罐体快开压盖完成维护，这种设计在连续生产的发酵车间里，能大幅缩短停机维护的时间，减少物料的浪费。

　　从结构设计的逻辑来看，罐体采用上封头快开螺栓压合的结构，上封头均匀布置的紧固螺栓可以均匀施加密封压力，适配不同厚度的密封垫片，满足发酵工段常见的0.3-0.6MPa工作压力的密封要求，不会出现料液渗漏的问题。罐体侧面的两个进出料接口采用切向布置的方式，进料口接入的带压料液会沿着罐体内壁形成旋流，大颗粒的杂质会在旋流离心力的作用下先沉降到罐体底部的锥状集渣区，不会直接冲击内部的滤网，既能延长滤元的使用寿命，也能降低过滤过程的阻力损失，减少输送泵的扬程损耗。罐体下部的出料口延伸到罐体内部的澄清区，经过滤网过滤后的清液从这个位置流出，避免沉降到底部的渣体再次被带出。

　　设备的安装边界需要重点考虑，立式安装的状态下，罐体底部的排污接口需要预留至少200mm的操作空间，方便对接排污管路和阀门操作；上下两个手轮阀的操作侧需要预留不小于350mm的操作空间，方便操作人员转动手轮完成阀门启闭，不会被周边的管路或者支架阻挡。罐体的支腿结构可以直接固定在车间的设备钢平台或者地面基础上，安装时需要保证罐体的垂直度偏差不超过1/1000，避免内部滤元安装偏斜造成过滤短路，部分料液未经过滤就直接流出。进出料口采用标准法兰连接，对接10英寸的工艺管路，和发酵车间常见的物料输送管路规格完全匹配，不需要额外做变径接头，减少管路的阻力点。

　　设备的外表面做了哑光喷砂处理，符合食品、生物制药车间的卫生要求，不容易积尘积料，日常清洁的时候用车间的清洗水枪就可以直接冲洗外表面，不会出现清洁死角。在实际选型应用的时候，这款过滤装置适配5mm精度的滤网，可以根据不同的物料特性更换不同孔径的滤元，比如在发酵液前期粗滤的时候用大孔径滤网，在成品精滤的时候更换小孔径滤网，不需要更换整个罐体，只需要拆开上封头更换内部滤篮就可以完成适配，通用性很强。罐体上设置的排气口可以在初次进料的时候排出罐内的空气，避免气阻造成料液输送不畅，底部的排污口既可以在维护的时候排出残液，也可以在正常生产过程中定期打开，排出沉降在底部的浓渣，延长滤元的反冲洗周期。和卧式过滤器相比，这种立式结构的占地面积更小，在车间管路布局紧张的发酵工段，更容易找到安装位置，而且立式结构的滤元受力更均匀，在带压工作的状态下，滤元不容易出现单侧受压变形的问题，长期运行的稳定性更好。手轮阀门采用明杆结构设计，操作人员可以直观看到阀门的启闭状态，避免出现阀门未完全打开造成的管路截流，或者阀门未完全关闭造成的维护时料液泄漏问题，在生产现场的操作安全性更高。
