剪叉式垂直升降作业承载平台结构

项目分类:升降机 发布时间:2026-07-14 ID:1201201
  • 剪叉式垂直升降作业承载平台结构
  • 剪叉式垂直升降作业承载平台结构

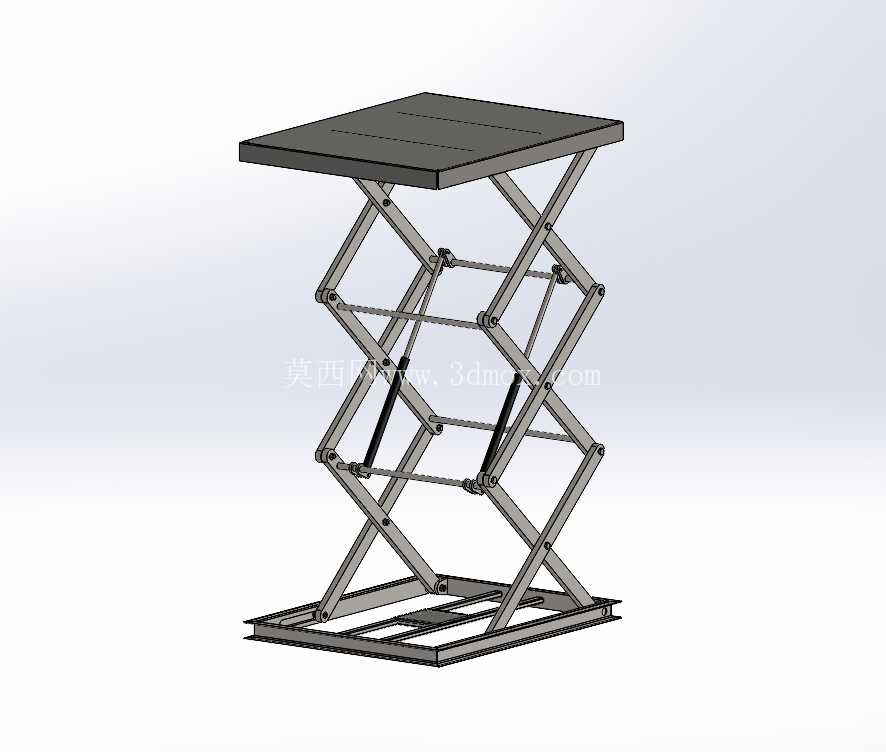

在车间物料转运、仓储高位取放、轻型设备安装检修、生产线工位高度适配这类场景里,剪叉式升降结构是应用频次极高的承载举升方案,区别于导轨式、臂架式升降设备,剪叉结构的收拢体积小、举升过程中台面水平度保持性好,不需要额外设置侧向导向轨道就能完成稳定的垂直升降动作,对安装场地的空间占用要求更低。这款剪叉升降平台采用三层叠式剪叉臂组设计,相比单层、双层剪叉结构,同等收拢高度下能获得更大的举升行程,适合需要在较低初始高度完成大行程举升的作业场景,比如地坑式安装的工位举升、低矮空间内的物料抬升作业,收拢状态下整体高度可控制在200mm以内,展开后最大举升高度能达到收拢高度的4-5倍,台面尺寸可根据实际承载需求调整,常规适配的台面长宽在800mm到1500mm区间,单台面额定承载可覆盖100kg到1000kg的轻型作业需求。从结构设计逻辑来看,剪叉臂采用矩形型钢焊接成型,臂与臂之间的铰接点采用带自润滑衬套的销轴连接,避免长期往复升降过程中铰接点出现卡滞、磨损过量的问题,相邻两组剪叉臂之间设置横向同步连杆,保证左右两侧剪叉臂的展开、收拢动作完全同步,避免台面出现偏载倾斜的情况;驱动端采用对称布置的伸缩推缸,推缸的铰接点设置在中层剪叉臂的交叉节点位置,相比布置在底层基座的驱动方案,能降低推缸的初始推力需求,同时让举升过程的推力输出更线性,避免举升初始阶段推力过载、末段推力冗余的问题。基座部分采用框架式型钢焊接结构,底部预留地脚安装孔,可直接通过膨胀螺栓固定在硬化地面,也可根据需求加装脚轮做成移动式升降平台,基座框架内部预留驱动元件、管路线路的安装空间,收拢状态下所有驱动部件都隐藏在剪叉臂和基座框架内部,不会出现外露部件磕碰的问题;台面采用花纹钢板拼接,边缘设置挡边结构,避免放置在台面上的物料、工装在升降过程中滑落,台面底部和剪叉臂的顶端铰接位置设置调平垫片,可在安装时调整台面水平度,抵消焊接加工带来的形位误差。实际选型应用时,需要注意安装边界的预留:垂直方向需要预留比最大举升高度高150mm以上的安全空间,避免举升到最高位时台面顶部触碰厂房横梁、管线等障碍物;水平方向需要预留比基座长宽各大100mm的安装操作空间,方便后期对铰接点、驱动部件做维护保养。偏载控制是这类剪叉升降平台使用过程中的核心注意点,设计时已经在剪叉臂的受力位置做了加强筋处理,但实际使用时仍要尽量将载荷放置在台面中心区域,避免长期单侧偏载导致剪叉臂变形、铰接点磨损不均,影响升降顺畅度。相比其他升降结构,剪叉式平台的升降过程中台面始终保持水平,不会出现臂架式结构的幅度偏移,适合需要在台面上放置精密工装、完成精准对位作业的场景,比如生产线旁的工件高度适配、仓储里的轻型货物堆垛、检修作业时的人员站立承载,都能通过这类结构完成稳定的高度调整。结构建模过程中,所有铰接点的配合间隙都按照实际机加工公差设置,剪叉臂的展开运动轨迹做了完整的干涉检查,保证全行程范围内臂与臂之间、臂与驱动部件之间不会出现运动卡滞,驱动元件的行程参数和剪叉臂的铰接点位置做了匹配校核,确保推缸全行程伸出时剪叉臂刚好达到最大举升高度,不会出现过顶推坏结构的情况。
