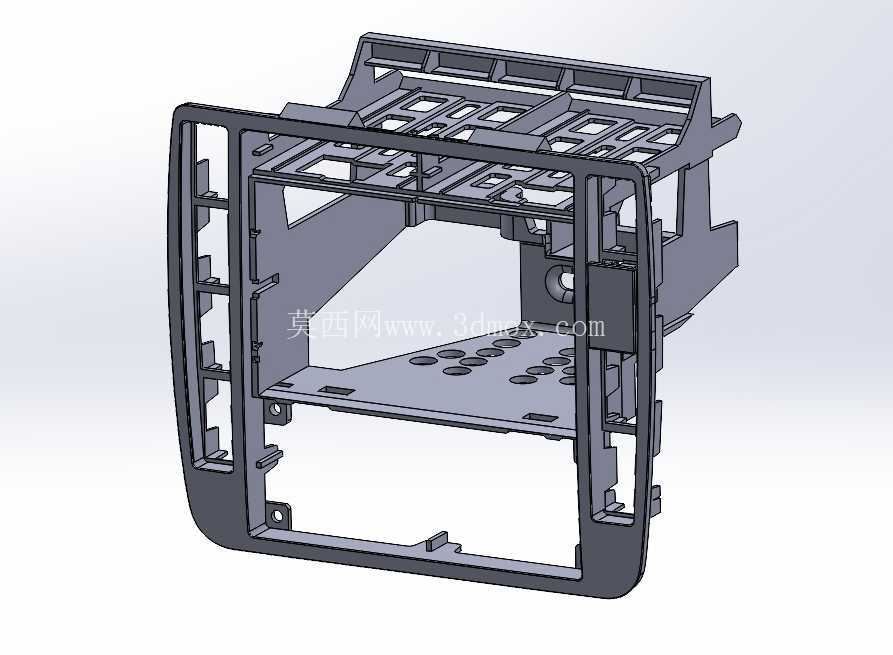

车载中控信息娱乐控制台安装骨架结构

该结构件为车载座舱内信息娱乐系统的核心承载安装骨架，主要适配乘用车主驾与副驾之间的中控区域安装场景，承担中控显示屏、功能按键模组、外接接口模块、内部线束走线的定位与承载功能，是座舱电子系统与车身内饰之间的关键连接结构。从实际装车使用场景来看，该骨架安装于仪表台中部的预留空腔内，前端面与中控装饰面板贴合，后端面与仪表台内部的横梁支架通过螺栓点位连接，侧面预留的卡扣位与周边内饰护板卡接固定，能够在车辆行驶过程中承受不同路况下的振动载荷，避免中控区域的电子元件出现松脱、异响等问题。

从功能特性上看，该骨架采用框架式镂空结构设计，在保证整体结构强度的前提下尽可能降低自身重量，符合汽车零部件轻量化的设计要求。框架四周设置的多层限位筋条，分别对应不同功能模块的安装定位：上方的矩形镂空位用于固定中控显示屏的背部安装座，中部的平面区域预留了多组规则排列的安装孔位，可适配空调控制按键、多媒体调节旋钮、紧急呼叫按键等不同功能模组的固定需求，两侧的竖向导轨结构用于安装装饰面板的滑动卡扣，底部的翻边结构则用于承托线束接插件的固定座，避免车辆颠簸时线束接插件出现松脱。侧面预留的方形开孔用于布置USB接口、点烟器接口等外接扩展模块，开孔边缘设置的加强筋能够提升接口部位的结构强度，防止反复插拔接口时造成骨架局部变形。

设计思路上，该结构充分考虑了压铸工艺的成型特性，所有壁厚保持均匀过渡，避免出现壁厚突变导致的压铸缩孔、冷隔等缺陷，转角位置均采用圆角过渡，减少应力集中的同时提升金属液在模具型腔内的流动性。安装点位的设计充分考虑了总装工序的装配便利性，所有螺栓安装位均设置了导向沉孔，装配时螺栓可快速对准孔位，无需额外调整对位；卡扣位的脱模角度经过优化，压铸成型后可直接脱模，无需后续额外的机加工工序，降低零件的生产制造成本。骨架背部设置的多组线束卡扣位，能够将中控区域的各类线束按照走向分类固定，避免线束与周边金属部件摩擦造成绝缘层破损，同时也能让仪表台内部的线束排布更加规整，便于后续售后维修时的线束排查。

从安装边界尺寸来看，该骨架的整体外轮廓尺寸完全匹配对应车型仪表台中部的预留安装空腔，前端面的安装平面度控制在合理公差范围内，保证装饰面板安装后与周边内饰件的缝隙均匀，不会出现高低差、缝隙不均等外观缺陷。各个功能模块的安装孔位位置度公差严格控制，确保显示屏、按键等模块安装后不会出现错位、卡滞等问题。骨架与车身横梁连接的安装点位采用了局部加厚设计，能够承受更大的连接紧固力，保证车辆在发生碰撞时，中控区域的电子部件不会轻易脱落，提升座舱的被动安全性。同时，骨架的镂空结构也为中控区域的空调风道预留了足够的布置空间，不会影响空调系统的出风路径，兼顾了结构承载与周边部件的布置兼容性。
