1.5寸Class150凸面盲板法兰结构设计

　　在工业管路系统的运维与搭建场景中，盲板法兰是实现管路末端封堵、分段隔离的核心承压连接件，这款公称通径1.5英寸、压力等级Class150的凸面盲板法兰，主要应用于低压流体输送管路的临时或永久封堵作业，常见于给排水管网、化工低压输送线、暖通循环水系统、小型气动管路的末端，或是设备检修阶段的管路分段隔断位置，能够在不拆卸整段管路的前提下，实现管段的封闭隔离，为管路试压、设备检修、支路预留提供可靠的密封隔断支撑。

　　从实际使用的功能特性来看，这款盲板法兰为实心封堵结构，不存在贯通的介质流道，依靠法兰密封面与配对法兰垫片的压紧配合，实现管路端面的完全密封，阻断管内介质的流通，相较于管堵、丝堵等封堵件，法兰式盲板的承压稳定性更强，拆卸复用性更好，能够适配带法兰接口的各类管路、阀门、设备端口，不需要对原有管路接口做额外改造即可完成安装。设计过程中首先围绕Class150的压力等级要求确定基体厚度，保证在1.6MPa级别的工作压力下，盲板板面不会发生挠曲变形，避免因板面形变导致密封面压紧力不均出现介质渗漏；密封面采用凸面结构设计，相较于全平面密封形式，凸面结构能够将螺栓锁紧的压力集中在密封垫片的环形接触区域，在同等螺栓预紧力下获得更高的密封比压，适配非金属平垫片、缠绕垫片等常规低压法兰用密封件，降低密封失效的概率。

　　法兰盘上的螺栓孔采用均匀圆周排布，共设置4个通孔，孔位的分度圆直径、孔径尺寸完全匹配同压力等级同通径的平焊法兰尺寸标准，安装时不需要额外加工配对法兰的孔位，能够直接与现有管路的法兰组件适配；螺栓孔采用通孔设计，穿装螺栓时不会出现螺纹咬合卡滞的问题，现场安装时可快速完成对位穿装，降低现场施工的对位难度。从安装边界来看，这款盲板法兰的外径尺寸严格遵循对应压力等级的法兰尺寸规范，安装后不会超出配对法兰的外轮廓范围，不会与周边的管路支架、保温层产生空间干涉；法兰背面为平整平面，安装时可紧贴管路末端的支撑结构，不需要预留额外的避让空间，适合在管路排布紧凑的设备舱、管廊夹层内使用。

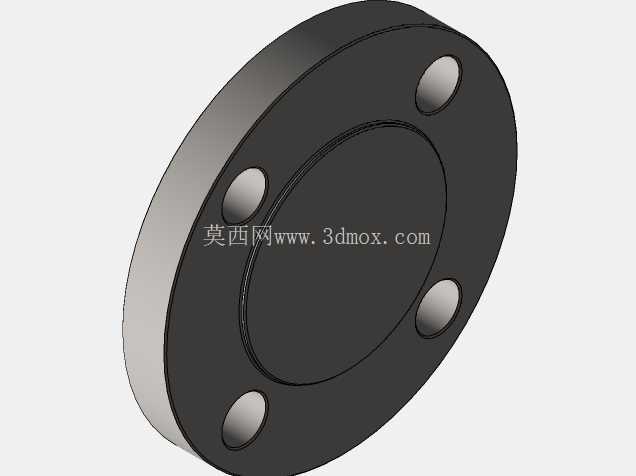

　　建模过程中对法兰的边缘做了合理的倒角处理，既去除了机加工后的锐边毛刺，避免安装作业时划伤施工人员，也能够减少法兰边缘的应力集中，在长期承压工况下降低边缘开裂的风险；密封面区域做了凸起的环形加工边界，能够在安装时快速定位密封垫片的位置，避免垫片偏移导致的密封失效。实际选型使用时，需要确认管路的工作压力不超过该法兰的额定承压范围，同时根据输送介质的腐蚀性选择匹配的法兰材质与垫片类型，安装时按照对角顺序逐步拧紧螺栓，保证密封面各位置的压紧力均匀，避免单侧受力过大导致法兰变形或垫片压溃。这类盲板法兰在日常管路运维中使用频率极高，除了永久封堵的管路末端外，很多预留的设备接口、待扩展的支路端口都会采用这类盲板做临时封堵，待后续扩展管路时只需拆除盲板即可对接新的管段，不需要切割焊接原有管路，能够大幅降低管路改造的施工成本与作业周期。
