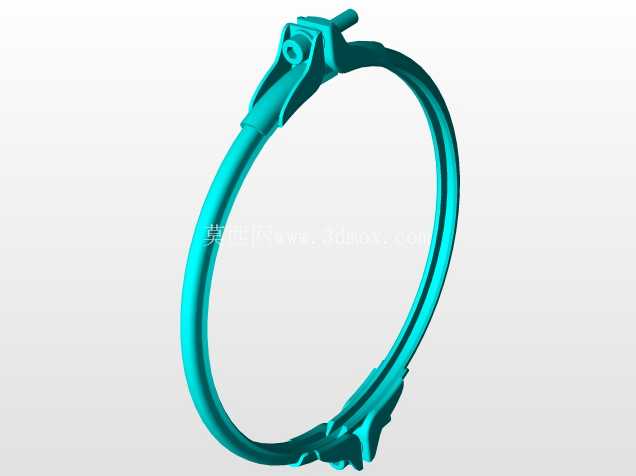

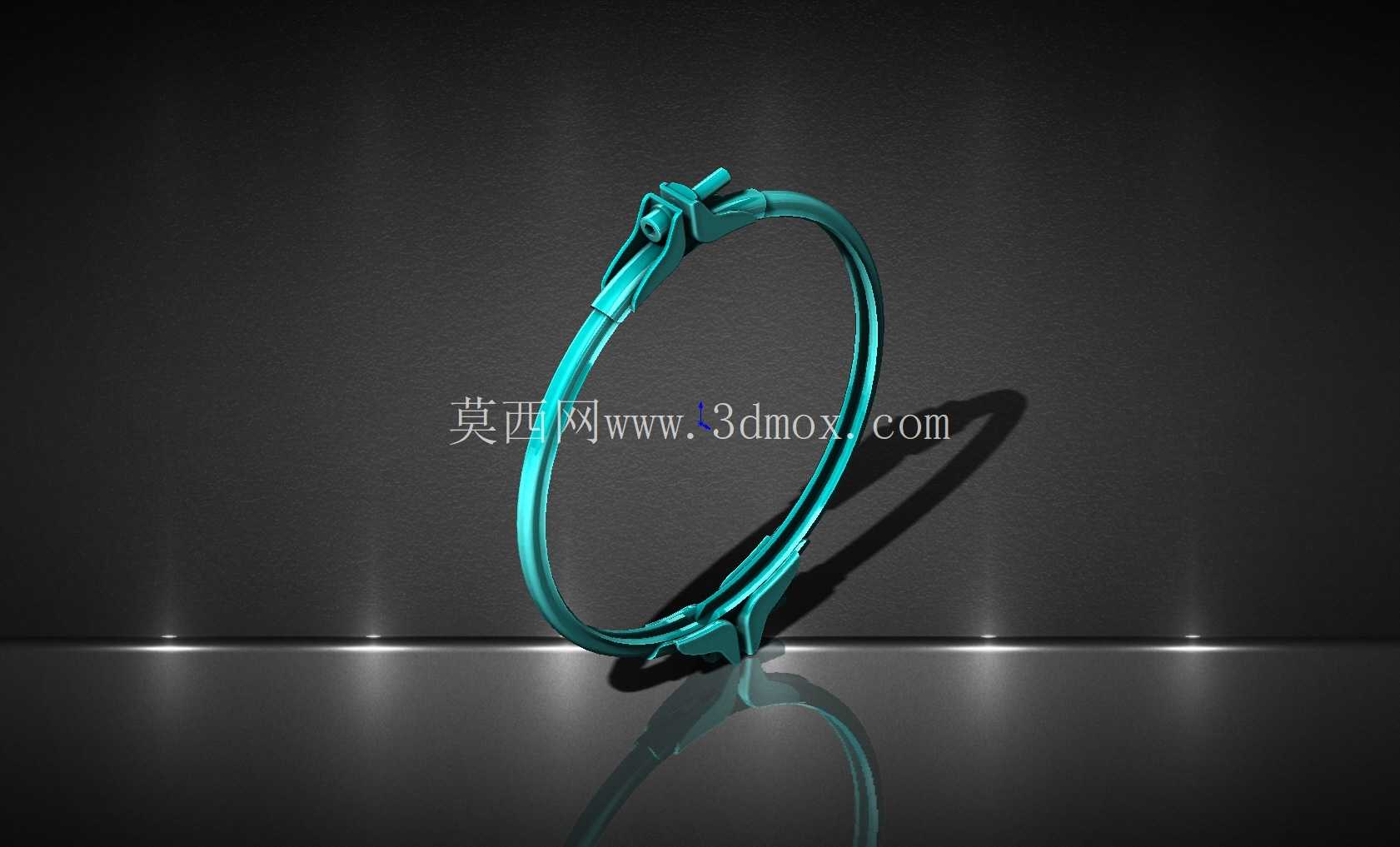

JACOB快装式环形拉环紧固结构

　　这类环形拉环结构常应用在薄壁管路对接、线束集束固定、通风管道快装场景中，区别于传统螺栓紧固的抱箍结构，它的快开扳扣设计能大幅缩短现场装拆的作业时长，在需要频繁开合维护的管路系统、设备舱体走线固定工位上，能有效降低运维的人工成本。从结构功能上看，该拉环依靠环形带体的环抱形变提供抱紧力，扳扣位置的锁止结构在压合后会形成过中心自锁，不会因为设备运行的持续振动出现松脱，带体的弧度经过适配设计，和被环抱的圆柱面贴合度较高，锁紧后接触面上的压应力分布相对均匀，不会出现局部应力集中导致的薄壁管件变形、线束绝缘层破损的问题。

　　设计过程中首先要确定适配的环抱直径公差，环形带体的开口间隙需要控制在合理范围，既要保证扳扣打开状态下能顺利套入被固定件，也要避免锁止后带体存在多余的形变余量导致抱紧力不足；扳扣位置的转轴配合间隙需要经过校核，间隙过大会导致锁止行程虚位，长期使用后容易出现锁止失效，间隙过小则会导致扳扣压合阻力过大，现场操作费力。带体的截面形状做了等强度优化，在靠近锁扣的位置做了局部加厚处理，因为锁止时该位置承受的拉应力最大，加厚处理能避免带体在反复开合的疲劳载荷下出现断裂，带体其余位置的厚度保持均匀，在保证结构强度的前提下尽可能降低整体重量，减少对被固定件的额外载荷。

　　安装边界上需要注意，该拉环的扳扣活动侧需要预留足够的操作空间，扳扣从开启到锁止的摆动行程范围内不能有其他结构件干涉，否则会导致无法完成锁止操作；环形带体的安装位置需要避开被固定件上的焊缝、接头凸台等不规则结构，保证带体内壁和被固定件的圆柱面完全贴合，否则会出现抱紧力不均、局部松动的问题。在管路对接场景中使用时，该拉环通常配合密封圈使用，环抱时的均匀压应力能将密封圈均匀压合在对接缝位置，实现可靠的密封效果，相比传统的卡箍结构，它的锁止操作不需要额外工具，徒手就能完成装拆，在应急抢修、狭小空间作业场景下的适配性更强。

　　设计建模时需要重点关注扳扣位置的运动干涉检查，要模拟从完全开启到锁止到位的全行程运动，确认扳扣、转轴、带体三者之间在整个运动过程中不会出现卡滞，同时要校核锁止到位后的自锁角度，保证扳扣在受到外部振动、轻微触碰时不会自行弹开。带体的弯折弧度需要和适配的公称直径完全匹配，建模时不能直接用标准圆环切割，要考虑带体自身厚度带来的内径偏差，保证加工成型后的带体内径和被环抱件的外径公差适配，过大会导致锁止后抱紧力不足，过小则会导致套入困难、锁止行程不足。这类结构在通讯基站的馈线固定、通风除尘系统的软管对接、食品加工设备的管路快接上都有广泛应用，不同应用场景下对材质的要求有区别，接触食品的场景需要采用合规的不锈钢材质，户外使用的场景需要做表面防腐处理，普通工业场景下采用镀锌钢板冲压成型就能满足使用需求，建模时可以将材质参数做模块化设置，方便根据不同使用场景快速调整。
