雅各布型管道连接法兰结构设计

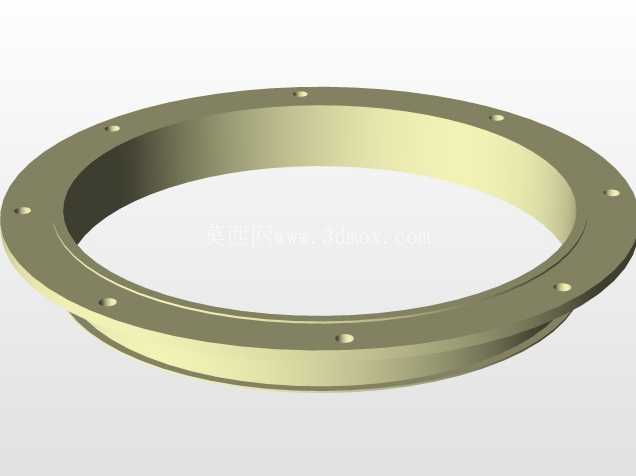

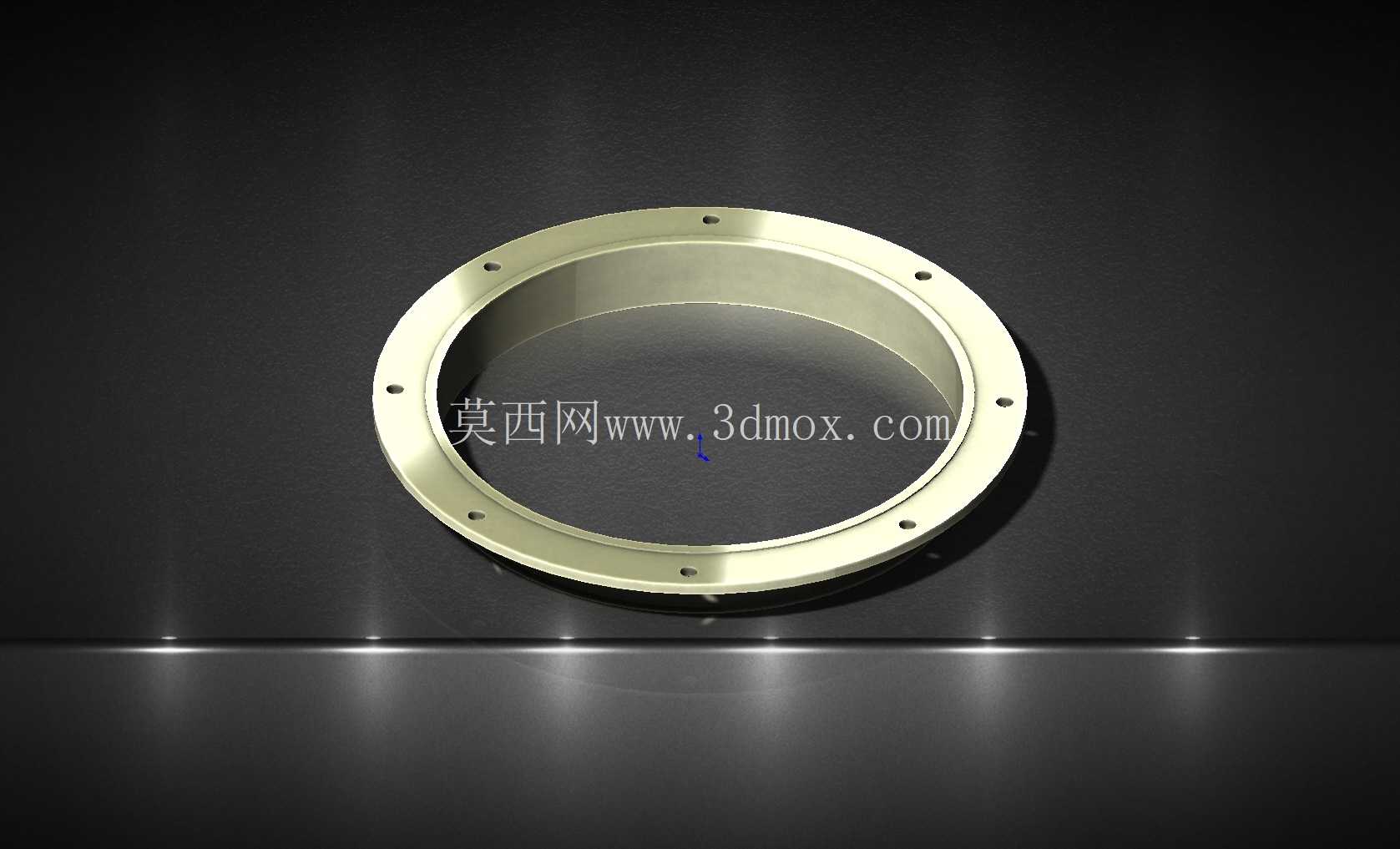

在粉体输送、通风除尘、食品级物料管路这类对管路对接密封性、安装便捷性有较高要求的场景里，这类带凸台定位的环形连接法兰是管路系统里最常用的对接构件之一。不同于普通平焊法兰的厚壁焊接结构，这款法兰采用薄环带阶梯止口的结构设计，整体为环形回转体结构，外圈均匀分布的螺栓孔用于穿装快装卡箍或者连接螺栓，内圈的阶梯凸台在对接时可以直接嵌入配对法兰的止口槽内，不需要额外加装定位销就能保证两段管路的同轴度，避免对接后出现管路错位、内壁台阶阻碍物料输送的问题。

从实际使用的角度看，这类法兰大多适配薄壁金属管路，尤其是通风除尘系统的螺旋风管、粉体输送的不锈钢薄壁管，安装时不需要对管路端部打坡口焊接，只需要将管路插入法兰内侧的承口段，通过抱箍或者点焊固定即可，相比传统法兰能减少至少三成的现场安装工作量。法兰端面的平面度公差控制在0.2mm以内，对接时配合橡胶或者硅胶密封垫，在0.1MPa以内的低压输送工况下可以保证完全无泄漏，不管是输送常温空气，还是带有一定温度的干燥粉体，都能满足密封要求。

设计这款法兰的三维结构时，首先要确定的是适配管路的通径尺寸，内圈的通径要和对接管路的内径完全一致，避免对接后出现通径缩小导致的输送阻力增大问题。外圈的螺栓孔分布圆直径要和同系列的雅各布型接头尺寸完全匹配，保证不同厂家生产的同规格法兰可以通用互换，螺栓孔的直径要比配套螺栓大1mm，预留一定的安装调整余量，避免现场安装时因为管路轻微错位导致螺栓无法穿入。法兰本体的厚度根据通径大小调整，小通径的法兰厚度在3-5mm，大通径的法兰厚度控制在8-12mm，既保证足够的连接刚度，不会在螺栓锁紧时出现法兰变形翘曲，又能控制整体重量，降低管路系统的整体载荷。

从安装边界来看，法兰安装后外圈突出管路外壁的尺寸要控制在合理范围，对于布置在设备内部、空间紧凑的管路，法兰的外径不能过大，避免和周边的设备构件、线缆桥架产生干涉。法兰内侧的承口深度要和管路的插入深度匹配，一般承口深度为15-25mm，保证管路插入后有足够的接触面积，不会在管路运行振动时出现法兰脱落的问题。另外法兰背面的退刀槽设计，是为了在机加工端面时避免刀具磕碰，同时也能让密封垫在受压时有一定的形变空间，保证密封面的压力均匀分布，不会出现局部压不实导致的泄漏。

在实际的管路系统选型时，这类法兰不需要搭配焊接弯头、异径管等复杂管件，直接和同系列的弯管、三通、变径接头对接即可，整个管路系统可以实现全快装连接，后期需要拆解维护、清理管路内部残留物料时，只需要松开连接螺栓或者卡箍就能快速拆分，不需要动用切割、焊接设备，特别适合食品加工、医药生产这类需要定期清理管路内部的生产场景。另外法兰表面做钝化或者喷塑处理后，还可以适配有轻度腐蚀的工况，比如输送带有弱腐蚀性的工业废气、化工粉体，不需要额外做防腐处理就能满足使用要求。

建模过程中要注意回转体特征的对称性，所有螺栓孔采用圆周阵列生成，保证每个孔的位置度误差在建模阶段就控制在合理范围，避免后续生产加工时出现孔位错位的问题。法兰上的阶梯止口处要做0.5mm的圆角过渡，避免应力集中，在管路受到振动、轻微冲击时不会在止口根部出现开裂问题。整体结构没有复杂的异形曲面，不管是采用钣金冲压还是铸造成型，都能实现低成本批量生产，加工完成后只需要对端面做简单的车削加工就能满足装配精度要求，生产效率远高于传统的厚壁焊接法兰。
