3.5寸150级研磨法兰结构设计

在化工流体输送、市政给排水、食品级物料输送管路的现场施工与长期运维场景里，研磨法兰是实现两段管路刚性对接、保障密封面贴合精度的核心连接件，区别于普通铸造成型后仅做粗车的平焊法兰，这类经过密封面精磨处理的法兰，主要用在中低压工况下对密封泄漏率有严格要求的管段，比如洁净蒸汽输送、弱腐蚀性化工介质输送、暖通空调循环水主管道的接口位置，能有效避免普通法兰因密封面平面度不足，在长期受压、温度交变工况下出现的垫片压合不均、介质渗漏问题。

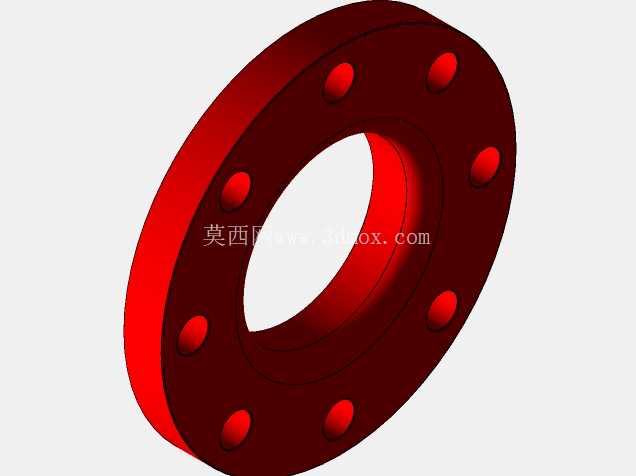

从实际使用的功能特性来看，这款3.5寸150磅级的研磨法兰，核心设计重点落在密封面的加工精度控制上，法兰盘整体采用环形盘式结构，中心通孔为介质流通通道，通孔内侧做了过渡圆角处理，避免介质流经接口时出现直角紊流，减少管路内的流阻损失与介质长期冲刷造成的局部磨损。法兰盘周向均匀分布8个螺栓通孔，孔位的分度圆直径严格匹配美标150磅级法兰的安装尺寸规范，安装时可直接适配同压力等级、同通径的配对法兰，不需要现场重新扩孔或者调整孔位，能大幅缩短现场管路拼接的施工周期。

设计过程中，首先要明确安装边界的尺寸约束：法兰的公称通径对应3.5英寸，也就是DN90的管路规格，螺栓孔的中心距、法兰盘的外圆直径、密封面的凸台高度都严格遵循对应压力等级的尺寸公差要求，密封面采用全平面精磨工艺，表面粗糙度控制在Ra1.6以内，平面度公差不超过0.05mm，这样在安装时配合非金属垫片或者金属缠绕垫片，只需要按照规范的螺栓拧紧力矩对角均匀紧固，就能实现可靠的端面密封，不需要额外在密封面涂抹密封胶就能满足中低压工况的密封要求。法兰盘的厚度设计也经过了受力校核，在1.6MPa的额定工作压力下，法兰盘的抗弯强度足够承受螺栓预紧力与管路内压产生的轴向拉力，不会出现法兰盘翘曲变形导致的密封失效。

从结构细节来看，法兰背面与管道焊接的位置做了45度焊接坡口，现场焊接作业时能保证焊根熔透，避免焊缝位置出现夹渣、未焊透的缺陷，提升焊接接口的结构强度。周向的螺栓孔采用了略大于螺栓公称直径的设计，预留了少量的安装调整余量，能抵消管路对接时少量的同轴度误差，降低现场安装的对位难度，但孔与螺栓的间隙控制在合理范围内，不会因为间隙过大导致法兰受压时出现偏移。密封面的精磨区域覆盖了整个垫片接触范围，没有局部的凹坑、刀痕或者凸起，避免垫片压合时出现局部应力集中，延长垫片的使用寿命，减少后期运维时更换垫片的频率。

在实际选型应用中，这类研磨法兰通常用在管路需要定期拆卸检修的位置，比如设备进出口的管段、阀门与管路的对接位置，因为密封面精度高，多次拆卸重装后依然能保持良好的密封性能，不需要每次拆卸都对密封面进行二次打磨处理，能降低检修的工作量。相比普通的粗加工法兰，研磨法兰的密封面不需要现场进行人工研磨处理，出厂时就已经达到了密封要求的精度等级，能避免现场人工研磨造成的密封面平面度超差、研磨纹路不规则导致的密封隐患。建模过程中，对螺栓孔的分度精度、密封面的形位公差、焊接坡口的角度都做了参数化定义，调整公称通径或者压力等级参数时，可以直接通过参数驱动生成对应规格的法兰模型，能提升同系列法兰的设计效率，减少重复建模的工作量。同时模型中还原了实际加工需要的所有工艺特征，比如孔口的倒角、密封面边缘的圆角、焊接坡口的尺寸，导出工程图后可以直接用于生产加工，不需要额外补充工艺结构。
