敞口式金属钣金防护箱体结构

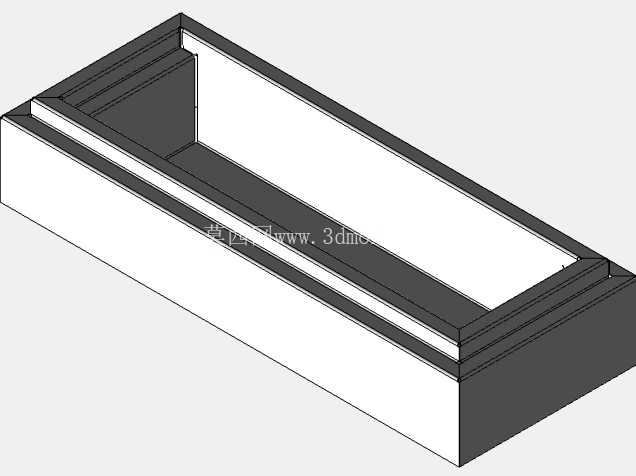

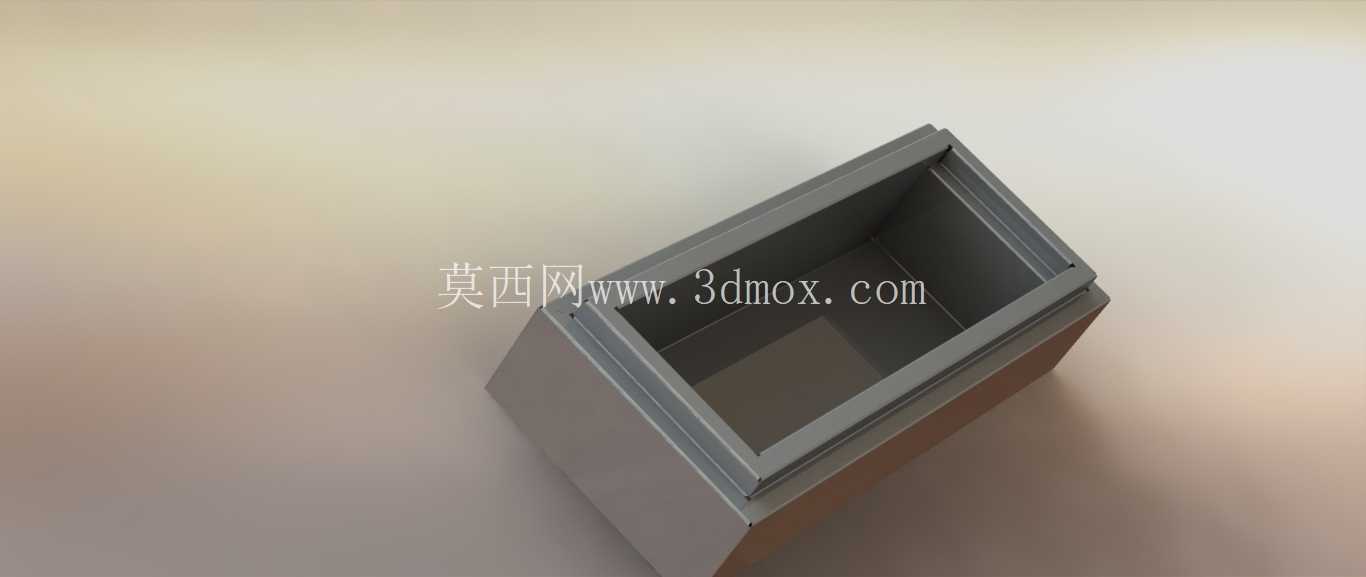

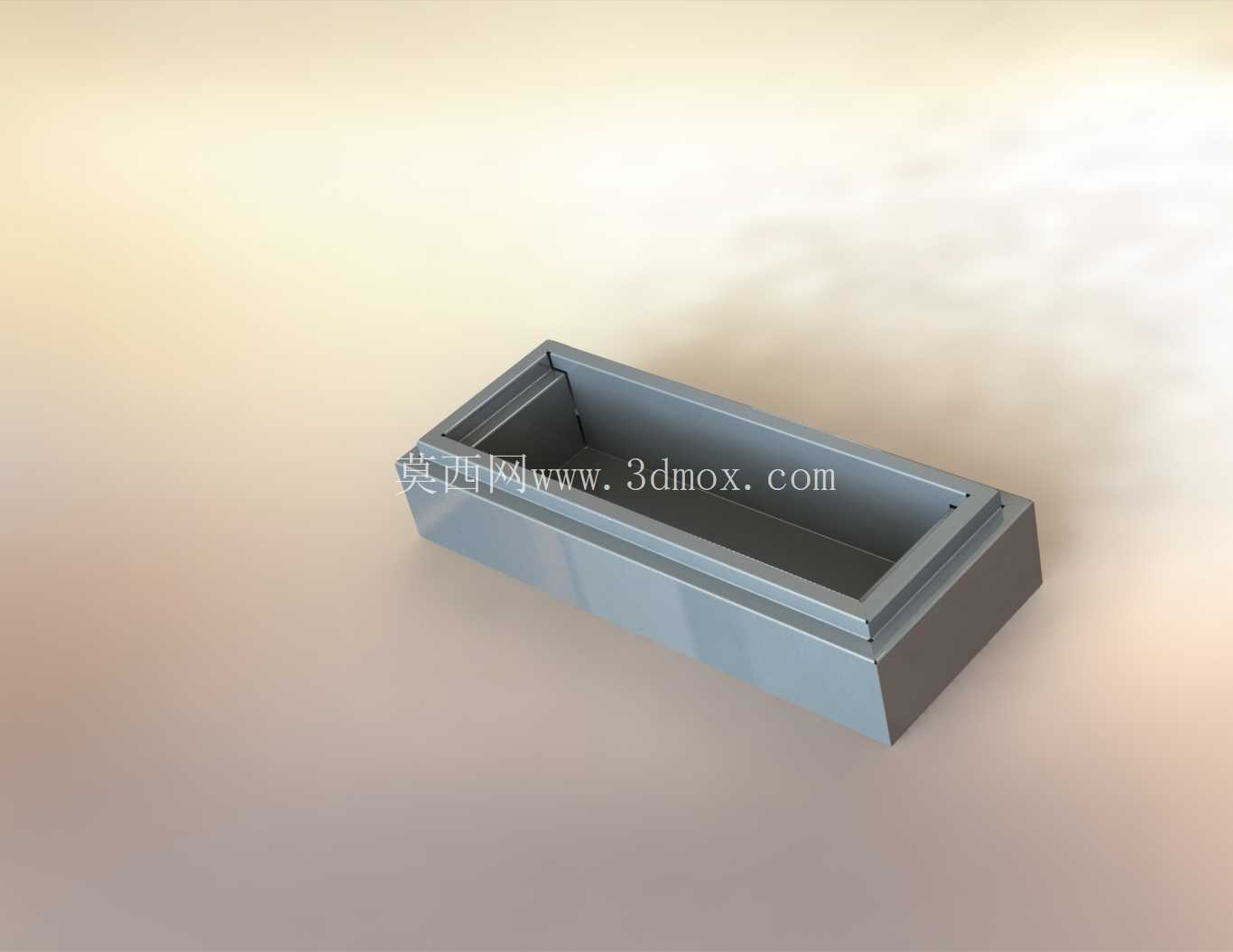

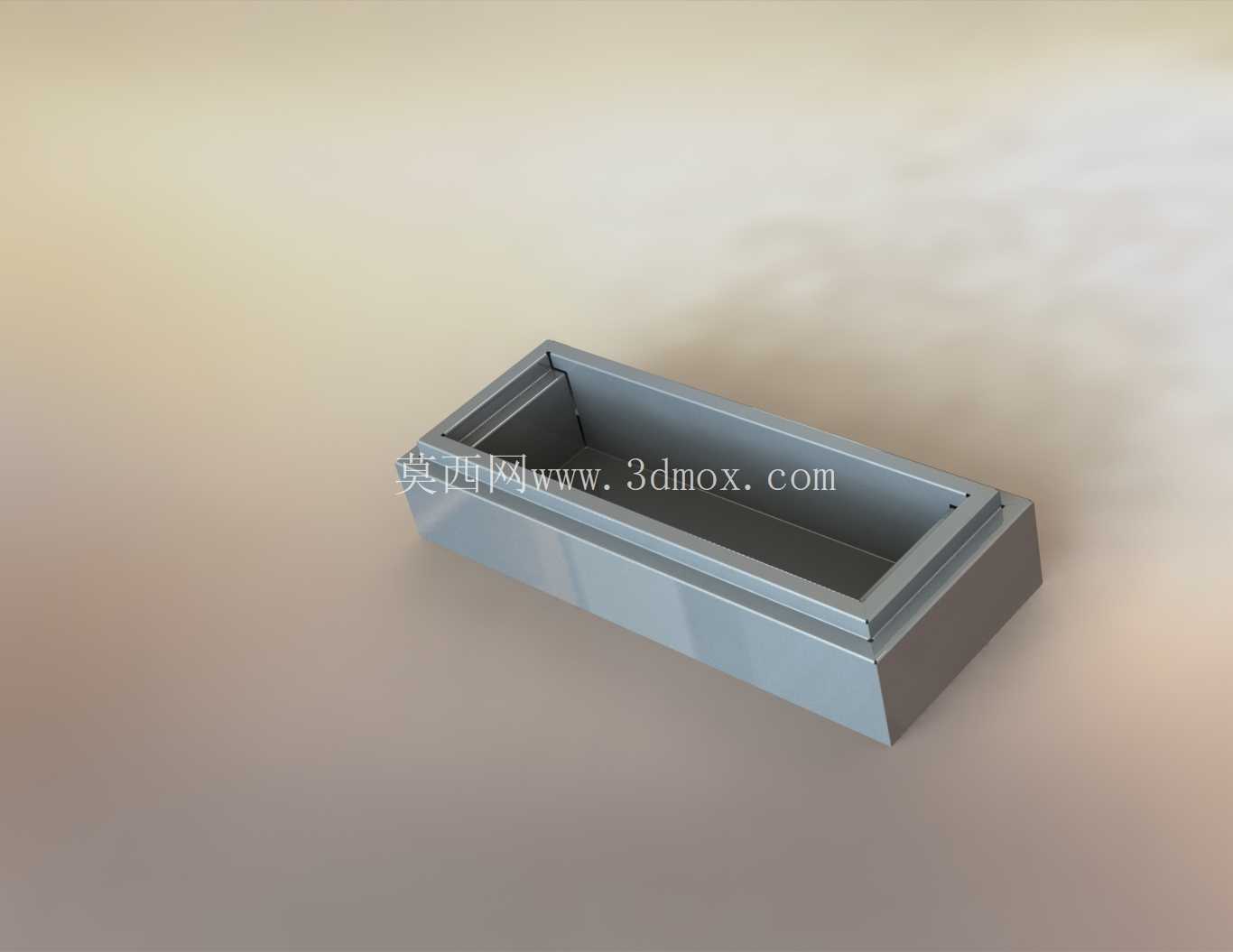

这类敞口式金属板箱在工程现场常作为小型电气控制单元、通讯接口模块、传感采集终端或台式测试组件的承载外壳使用，箱体采用金属板材折弯成型，整体为上端开口的矩形槽体结构，侧壁与底板通过钣金折弯、拼焊或折边咬合形成连续封闭的容纳空间，内部可放置电路板、接线端子、小型电源模块、通讯转换器件等核心部件。从实际装配角度看，敞口设计优先服务于内部元器件的预装与检修：操作人员可从上方直接将模组放入箱内，完成线束排布、端子固定、接地连接后，再另行配置上盖或面板，避免侧开式壳体在深腔布线时视线受阻、工具操作空间不足的问题。箱口边缘设置有多层阶梯式折边结构，该结构并非单纯的造型处理，而是承担多重功能：其一，折边形成的台阶面可作为上盖、密封胶条或面板的安装定位基准，盖板扣合时可直接落在台阶面上，保证四周配合间隙均匀；其二，开口处是钣金箱体刚度最薄弱的区域，多层折弯相当于在箱口形成一圈加强筋，可大幅降低薄板箱体在搬运、紧固过程中出现的口部变形、翘曲问题，避免因口部尺寸偏差导致盖板无法装配；其三，折边形成的外翻结构可遮盖板材裁切后的锋利毛边，防止装配检修人员划伤，同时也能减少外部灰尘、滴水从接缝处直接渗入箱内。

建模过程中需重点把控钣金件的工艺合理性：板材厚度选定后，所有折弯内角需匹配对应材料的最小折弯半径，避免折弯处出现裂纹或过度拉伸减薄；箱体四周侧壁的拼接位置需预留合理的焊接或铆接余量，若采用一体折弯工艺，则需准确计算展开料尺寸，扣除折弯系数带来的料长变化，保证成型后内部净空尺寸符合元器件安装要求。底板与侧壁的交接位置可设置内凹折边或点焊加强角，箱体承载较重模块时，底部不会因局部应力集中出现板面凹陷。外形尺寸方面，该箱体为规整长方体构型，长宽高比例适配桌面放置或机柜内层板安装，外部轮廓无突出异形结构，多个箱体并排排布时可紧密贴合，充分利用柜内安装空间；安装边界上，箱体底部可预先开设安装固定孔，配合减震垫或支撑脚固定在机架台面，侧壁也可根据需求加装安装耳板，实现壁挂或导轨侧装。

在通讯类应用场景中，这类金属壳体还具备天然的电磁屏蔽作用，金属板材可对内部高频通讯电路形成法拉第笼效应，减少外界电磁干扰对信号传输的影响，同时也抑制内部电路的电磁辐射向外泄漏，满足工业现场弱电设备的抗干扰安装要求。箱体内部可根据元器件布局增设安装螺柱、走线卡槽或隔离挡板，将强电接线区与弱电信号区分开，避免线路交叉干扰。箱体表面可做喷塑、氧化或喷漆处理，在钣金表面形成防护层，适配车间、户外柜内等多尘、轻度潮湿的使用环境。结构设计时同步兼顾了散热需求：敞口结构在盖板加装通风栅板后，可形成自然对流风道，内部模块工作产生的热量可通过箱壁传导与空气对流共同散出，无需额外加装复杂散热结构即可满足低功耗通讯终端的散热要求。整个箱体结构简洁，成型工艺成熟，模具投入少，非常适配小批量定制化的通讯配套设备外壳需求，结构修改时仅需调整折弯尺寸与开孔位置即可快速适配不同内部模组的安装要求。
