黄铜保持架深沟球轴承渲染作品

　　这款带黄铜实体保持架的深沟球轴承，是旋转传动系统里最基础也最核心的支撑部件，日常在中小型电机输出端、家用风机转轴、普通机床进给轴、轻工输送线托辊这类工况里随处可见，核心作用是承接转轴的径向载荷，同时兼顾少量双向轴向载荷，把轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的动力损耗。从结构设计逻辑来看，这款轴承采用最经典的深沟球构型，内圈与轴采用过盈配合安装，外圈嵌入轴承座孔做过渡配合，滚动体选用均匀排布的钢制滚珠，区别于常规冲压钢板保持架的设计，这里采用的黄铜实体保持架，在高速运转工况下的自润滑特性更突出，不会出现冲压保持架高速形变、兜孔刮蹭滚珠的问题，哪怕是短时缺润滑的工况，也能依靠铜材本身的减磨特性维持短时间运转，

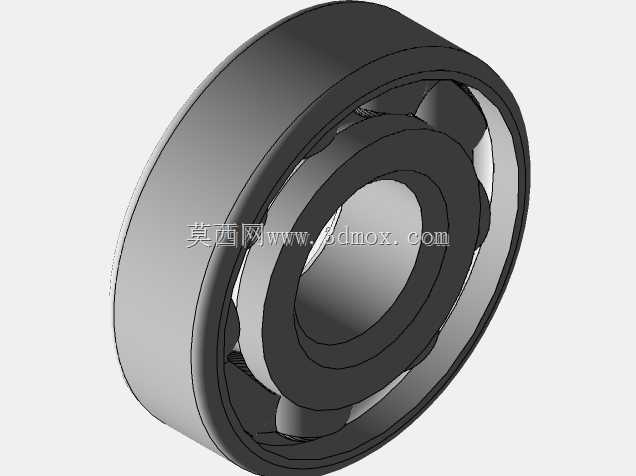

　　避免抱轴烧蚀的恶性故障。做三维建模的时候，首先要确定轴承的公称尺寸边界，常规同规格6类深沟球轴承的内孔、外径、宽度都要符合通用安装互换要求，不能随意改动配合面尺寸，不然会出现现场装不上、配合间隙超差的问题；建模时先做内外圈的滚道曲率拟合，滚道的圆弧半径要比滚珠半径大几个微米，保证滚珠和滚道是点接触而非面接触，减少运转时的摩擦阻力，之后做保持架的兜孔设计，每个兜孔的间隙要控制在合理范围，既要兜住滚珠不让其脱出，也要给滚珠留出公转和自转的活动余量，不能卡滞滚珠的运转。实际选型应用的时候，要注意这类黄铜保持架轴承的适用场景，它不适合大冲击载荷的工况，比如破碎机、重型锻压设备的主轴，这类场景要选用重载滚子轴承，但在转速偏高、

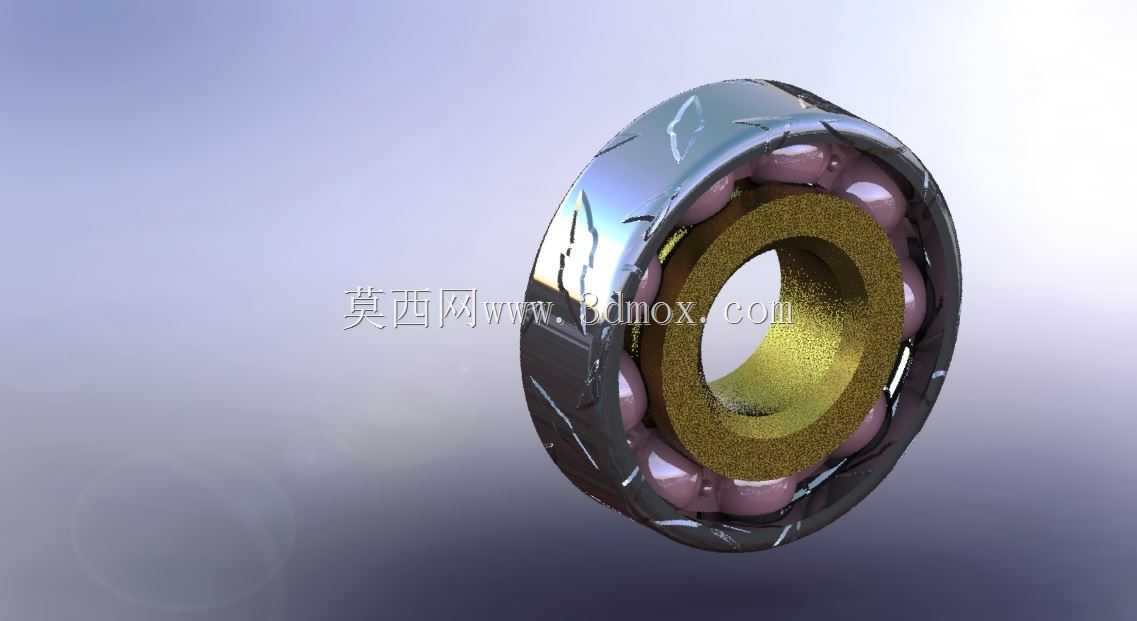

　　载荷平稳的传动部位，它的运转稳定性比冲压保持架轴承好很多，运转噪音更低，长期磨损后的保持架形变也更小。建模过程中还要注意安装边界的预留，内圈的倒角要符合装配引导要求，方便压装的时候顺利导入轴颈，不会刮伤轴的配合面，外圈的倒角也要和轴承座的导入角匹配，避免压装时外圈崩边；做渲染效果的时候，特意还原了黄铜保持架的金属磨砂质感，还有轴承钢淬火后的金属光泽，以及滚珠表面的高精度抛光镜面效果，能直观看到各部件的材质差异，方便做设备装配演示的时候，清晰区分不同零件的材质属性，也能用于产品样本的展示配图，让非技术人员也能快速看懂轴承的内部结构。很多刚入行的结构设计人员做轴承选型的时候，容易忽略保持架材质的差异，觉得只要内外径尺寸对就能用，

　　实际上在连续运转的设备上，黄铜保持架的轴承使用寿命比普通冲压保持架高30%以上，尤其是在有微量腐蚀的工况环境里，铜材的耐蚀性也比普通冷轧钢板好，不会因为保持架锈蚀导致滚珠卡滞。另外建模的时候要注意，轴承的密封结构如果是开式的，就不需要额外加密封圈的结构，方便用户根据自己的使用场景搭配防尘盖或者接触式密封件，预留出密封件的安装槽位尺寸，保证和标准件的互换性，不用重新修改安装位的尺寸。
