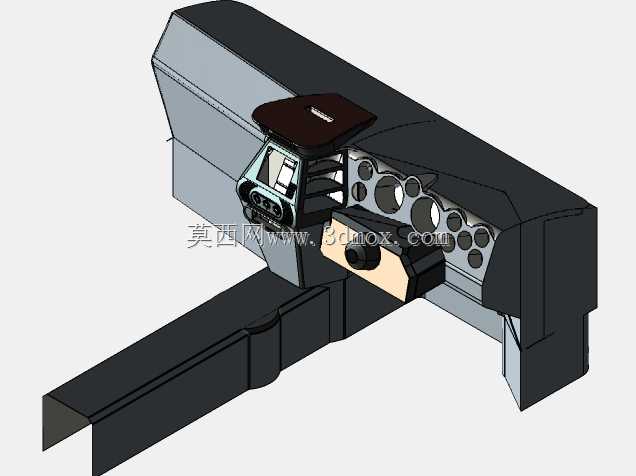

乘用车主驾驶舱仪表台结构三维数模

　　该仪表板结构主要面向传统燃油乘用车的主驾驶操控区域设计，整体覆盖驾驶位前方到中央通道的连贯区域，承担行车信息展示、操控按键集成、驾乘安全防护、内饰质感匹配的多重作用，是整车内饰里和驾驶员交互频次最高的核心部件。从实际装车场景来看，该结构需要适配左舵车型的驾驶坐姿，整体轮廓贴合前围板的安装曲面，上部做了内凹的遮光檐设计，避免行车过程中前挡风玻璃的反光投射到仪表显示区域，干扰驾驶员读取车速、转速、油量、水温等核心行车参数。仪表区域预留了多组圆形仪表的安装位，从布局来看对应主表区的大尺寸转速、车速表，以及两侧辅助的油温水温、油压电压等小表，安装位周边做了阶梯式的沉台结构，既可以给仪表指针的转动预留足够空间，也能为后续加装装饰罩、

　　遮光圈提供定位基准。中央区域的突出结构是中控操控模块的安装基座，预留了多媒体主机、空调控制按键、警示灯按键的安装卡槽，基座角度向驾驶位倾斜12度左右，符合驾驶员操作时的手臂伸展角度，减少行车过程中盲操作的动作幅度，降低操作分心的概率。下部延伸到中央通道的部分做了分层的储物空间预留，靠近驾驶位的区域可以集成点烟器、USB接口、储物格等功能模块，边缘做了圆角过渡，避免驾乘人员上下车或者调整坐姿时磕碰受伤。设计过程中优先考虑了安装边界的匹配性，整体后侧的安装卡扣位置完全对应车身前围板的焊接螺柱点位，不需要额外做转接支架就能完成预装，左右两侧的连接边和A柱下内饰板、车门密封条的搭接量控制在8mm，既可以保证装配后的缝隙均匀，

　　也能避免车辆行驶过程中内饰件相互摩擦产生异响。主驾驶位正对的区域预留了安全气囊的安装腔，腔室周边做了加强筋结构，保证气囊爆破时的展开路径不受遮挡，同时弱化线的位置做了隐藏式设计，不破坏内饰的整体视觉完整性。转向柱穿过的位置做了分体式的避让缺口，缺口周边预留了密封胶条的安装槽，可以阻隔发动机舱的噪音、灰尘进入驾驶舱，同时给转向柱的上下调节预留足够的活动余量，不会在方向盘调整过程中出现干涉摩擦。整个仪表板的壁厚控制在2.5-3mm之间，不同功能区域的壁厚做了均匀过渡，避免注塑成型过程中出现缩痕、翘曲等缺陷，背面的加强筋布局沿着受力方向分布，既可以提升整体结构的刚性，减少行车过程中的共振形变，也能控制整体的零件重量，

　　符合整车轻量化的设计要求。从人机工程的角度来看，仪表板上边缘的高度控制在驾驶员前方下视野线以下，不会遮挡驾驶员观察前方路面的视线，所有需要驾驶员操作的按键都布置在手臂自然伸展可及的范围内，常用的灯光、雨刮控制拨杆的预留位置和方向盘的相对距离符合多数人的操作习惯，不需要大幅改变坐姿就能完成操作。储物区域的开口角度做了优化，车辆行驶过程中放置的物品不会因为加减速轻易滑出，同时预留了线束走线的空腔，仪表、中控主机、空调面板的线束可以沿着空腔内部的卡扣位规整布置，避免线束和钣金件摩擦破损，也方便后续装配和维修时的线束梳理。
