异形带孔安装定位连接金属构件

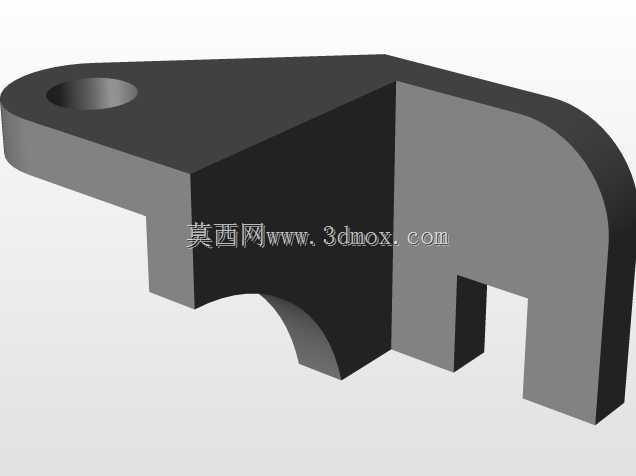

　　在各类非标自动化设备、小型工装夹具以及轻工机械的装配环节中，这类异形带孔的连接构件往往承担着相邻部件间的载荷传递与位置限定作用，区别于标准件的统一规格，这类定制化的结构件需要完全适配安装空间的边界约束，才能保证整套机构运行时无干涉、应力分布均匀。从结构形态来看，构件一端设置的单通孔用于穿装螺栓或销轴，实现与固定基座的铰接或刚性连接，孔位周边做了加厚处理，避免螺栓预紧力作用下出现局部压溃变形，同时孔的端面预留了足够的平垫安装空间，保证紧固件锁紧时接触面受力均匀。构件主体采用变截面的块状结构，一侧为垂直的安装基准面，加工时可直接贴合设备机架的安装面完成定位，减少装配时的找正工作量；另一侧的弧形过渡面并非单纯的造型设计，

　　而是为了避让相邻运动部件的运行轨迹，比如在小型输送线的侧边挡停机构中，这个弧形面刚好能避开摆臂转动时的轮廓边界，防止机构运行过程中出现剐蹭卡滞。构件下部开设的缺口槽是功能实现的核心结构，这个槽位用于卡装配套的限位块或者滑动导条，槽的两个侧壁保持严格的平行度公差，保证卡入的部件能够沿预设方向顺畅滑动，不会出现偏载卡顿；槽口位置做了微小的倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能在部件卡入时起到导向作用，降低对位难度。从安装边界来看，构件的整体厚度适配常用的型材安装槽宽度，不需要额外加装调整垫片即可完成装配，带孔端的外轮廓做了圆弧收边，能够在铰接转动时避免与周边的管线、支架发生干涉；构件的重心位置靠近安装孔的轴线方向，

　　当采用铰接安装时，不会因为自重产生额外的偏转力矩，减少配套销轴的磨损量。设计这类构件时，首先要确认安装点位的空间包络，将所有相邻运动部件的极限位置轮廓纳入干涉检查范围，再根据实际承受的载荷大小调整各部位的壁厚：承受剪切力的连接部位适当加厚，仅做避让的部位在保证刚性的前提下做减薄处理，既控制整体重量，也减少加工时的材料去除量。构件的各个安装基准面都预留了合理的形位公差，垂直安装面与槽位侧壁的垂直度、安装孔轴线与基准面的平行度都控制在合理范围内，避免因为加工误差导致装配后出现应力集中，长期运行下出现疲劳断裂。在实际应用场景中，这类构件既可以作为小型气动摆缸的安装支座，将气缸固定在设备机架的侧边，

　　通过下部的槽位连接摆杆实现工件的挡停与放行；也可以作为工装夹具上的定位挡块，通过安装孔调整固定位置，对不同尺寸的工件进行侧向定位；还能在小型手动工具的结构中作为受力连接件，传递操作时的扭矩与压力。不同于标准型材拼接的支架，这种一体化加工的异形构件整体刚性更好，在频繁受载的工况下不会出现连接松动的问题，各个功能结构集成在同一个零件上，减少了装配时的零件数量，降低整体装配累计误差。建模过程中需要重点关注各个过渡圆角的处理，在截面变化较大的位置设置合理的圆角半径，避免应力集中导致零件失效，同时所有的加工面都要考虑刀具的可达性，比如内部槽位的转角半径要匹配常用立铣刀的规格，不需要采用特殊刀具即可完成加工，降低实际生产的制造成本。安装孔的深度与孔径要匹配常用的紧固件规格，不需要定制特殊长度的螺栓即可完成锁紧，下部槽位的宽度公差采用基轴制配合，保证与配套卡装部件的间隙处于合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难。
