通讯设备用抱箍式钣金固定支架结构

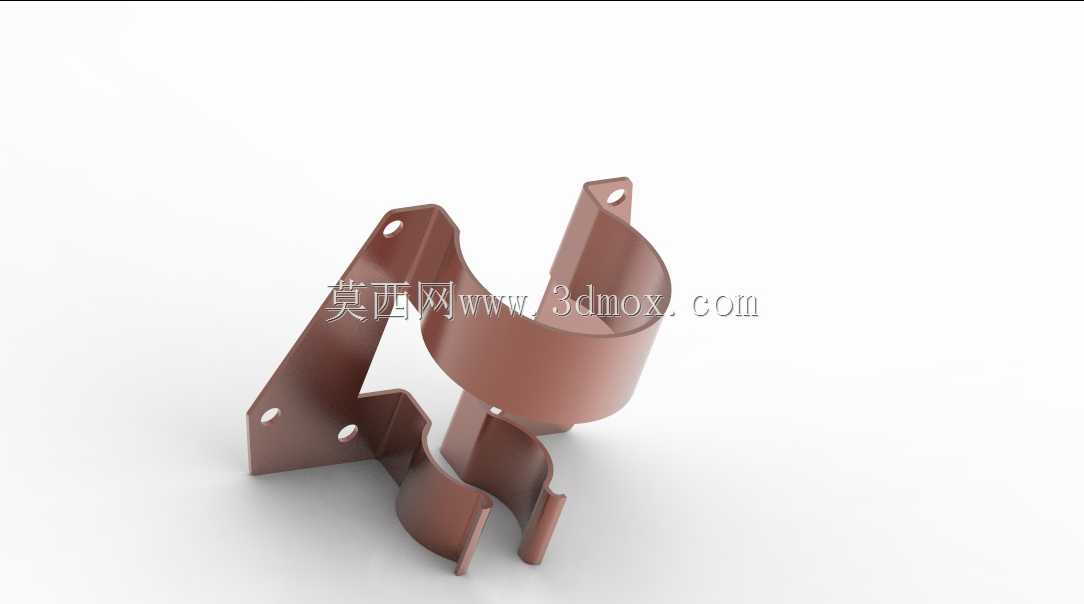

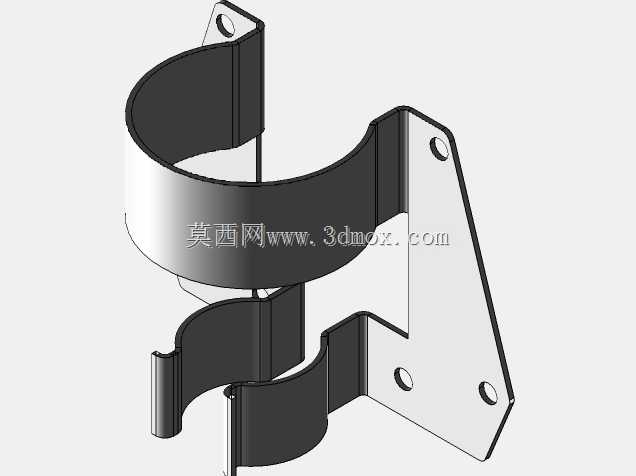

　　这类抱箍式钣金固定支架，多应用在户外通讯基站、弱电井道布线、工业现场通讯模块挂载场景中，核心作用是将圆柱类通讯器件、穿线套管、小型信号收发模块牢靠固定在安装基面，避免设备受振动、外力拉扯出现移位、接线松脱问题。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，没有额外的焊接拼接工序，既减少了加工环节的形变误差，也能避免焊接位置长期受户外温湿度影响出现锈蚀断裂的隐患。主体的半圆弧抱箍结构曲率经过匹配校核，和被固定圆柱件的外径贴合度控制在合理公差范围内，安装时配合扎带或者配套的卡扣压片，就能实现周向的均匀抱紧，不会出现局部应力集中压伤器件外壳的问题。两侧延伸出的安装支耳上预留了标准安装孔位，孔位的边距、

　　孔间距严格遵循通讯安装件的通用规范，既可以通过膨胀螺栓直接固定在混凝土墙面、金属机柜立柱上，也能配合抱箍卡扣固定在横向、纵向的走线架上，安装适配性较强。支耳部分做了折弯翻边加强处理，在不增加板材厚度的前提下提升了支耳的结构刚度，即便长期承受挂载器件的重量，也不会出现支耳弯折变形、安装孔开裂的问题。下方延伸的两个小尺寸卡位折弯边，主要用于配套的走线卡扣、接地端子的挂载预留，现场施工时不需要额外在支架上打孔，就能直接固定配套的辅件，减少现场加工的工作量。从安装边界来看，支架整体的外轮廓尺寸紧凑，安装后不会占用过多的走线空间，相邻安装的支架之间不会出现干涉，抱箍的开口尺寸预留了足够的操作间隙，

　　现场安装时不需要完全掰开支架就能将圆柱件卡入抱箍内，单人即可完成安装操作，能有效提升现场施工的效率。板材选用常规的冷轧钢板，表面做喷塑防锈处理，能适应户外日晒雨淋的使用环境，折弯处的圆角处理避免了尖锐边角划伤施工人员、破坏线缆绝缘层的问题。在结构受力层面，整体的受力路径经过优化，挂载器件的重量通过抱箍圆弧面均匀传递到两侧的安装支耳上，再通过安装孔传递到固定基面，没有明显的应力集中薄弱点，能满足长期挂载的强度要求。针对不同的安装场景，这类支架的孔位还可以根据实际安装基面的螺孔位置做小幅调整，不需要改动主体抱箍的结构，就能适配不同的安装点位，通用性较强。在通讯布线施工中，这类钣金固定支架属于用量较大的基础安装构件，结构设计的合理性直接影响后期设备运行的稳定性，一体化折弯的结构相比传统的分体式抱箍支架，零件数量更少，安装步骤更简单，也减少了分体零件松动脱落的风险。
