带铰接耳槽型连接固定支座结构

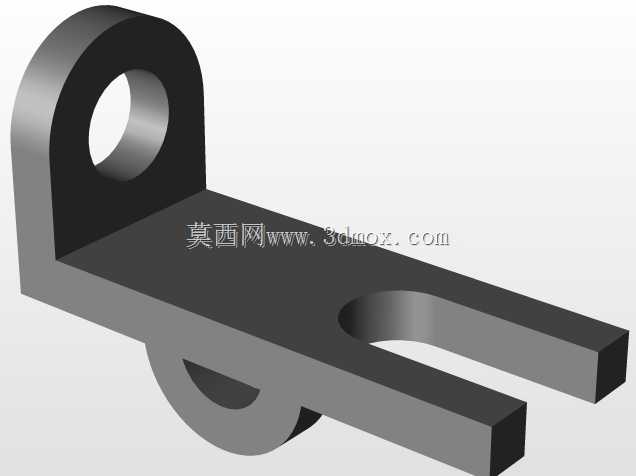

　　这类带铰接耳的槽型连接固定支座，在轻工输送线、小型工装夹具、通讯设备安装支架的铰接点位应用十分普遍，日常做设备改型时经常会碰到类似结构的选型或重新设计需求。从结构功能来看，上端的带孔立耳主要用于穿装铰接销轴，实现与上方摆动构件的转动连接，孔位的同轴度、孔壁与端面的垂直度直接影响铰接副的转动顺畅度，设计时通常会根据销轴的配合公差选择H7或者H8的精度等级，避免销轴装配后出现卡滞、单侧磨损过快的问题。下方的叉型槽结构主要用于卡装配套的滑动或者固定构件，槽的两个平行侧壁需要保证平面度与平行度，避免卡入的构件出现侧向窜动，槽底的半圆弧结构一方面是为了避让配套构件的圆柱面，另一方面也能减少槽根处的应力集中，避免长期受交变载荷时出现根部开裂的问题。

　　设计这类支座的时候，首先要明确安装边界的限制：上端铰接孔的中心到底部安装面的高度尺寸，需要匹配上方摆动构件的摆角范围，避免构件摆动到极限位置时与支座本体发生干涉；叉槽的开口宽度要比配套卡装构件的厚度大0.1-0.2mm，既保证装配顺畅，又不会留下过大的配合间隙导致连接刚性不足；立耳的厚度需要根据铰接点位的最大径向载荷核算，通常会参考销轴的直径做等强度匹配，避免耳板受拉时出现变形或者断裂。实际建模过程中，这类结构优先采用拉伸加切除的基础特征完成主体构建，上端铰接孔的位置要添加同轴度的几何约束，叉槽的两个侧壁添加对称约束，保证后续出工程图时尺寸标注的基准统一。

　　从实际使用场景来看，这类支座常作为小型连杆机构的固定端，比如通讯基站天线的角度调节支架、小型自动化设备的门板铰接支座、输送线侧挡的可调固定座都会用到类似结构。安装时底部的平面可以通过螺栓固定在设备机架的型材或者安装板上，上端铰接孔穿装销轴后连接摆杆，下方叉槽可以卡装调节螺杆或者限位块，实现摆角的调整与锁止。需要注意的是，这类支座如果用于有振动的工况，铰接孔位置通常会加装铜套或者自润滑衬套，减少孔壁的磨损，延长构件的使用寿命；叉槽的开口端如果需要承受较大的分离力，还会在槽的两个侧壁上加工同轴的销孔，穿装锁止销防止卡装的构件从槽内脱出。

　　建模时还要考虑加工工艺的合理性：立耳与底板连接的位置要添加合适的铸造圆角或者机加工倒角，避免应力集中；所有棱边都要做倒钝处理，防止装配时划伤操作人员；如果是采用钣金折弯加工的版本，还要核算折弯处的展开尺寸，预留足够的折弯余量，避免折弯后孔位出现偏移；如果是采用机加工方式制作，毛坯选择型材时要预留足够的加工余量，保证各个配合面的加工精度能够达到设计要求。这类结构看似简单，但各个尺寸的匹配度直接影响整个铰接机构的运行稳定性，设计时需要结合实际载荷、安装空间、摆动行程做综合核算，不能只照搬通用尺寸忽略实际工况的特殊要求。
