卧式支撑储水罐体结构设计方案

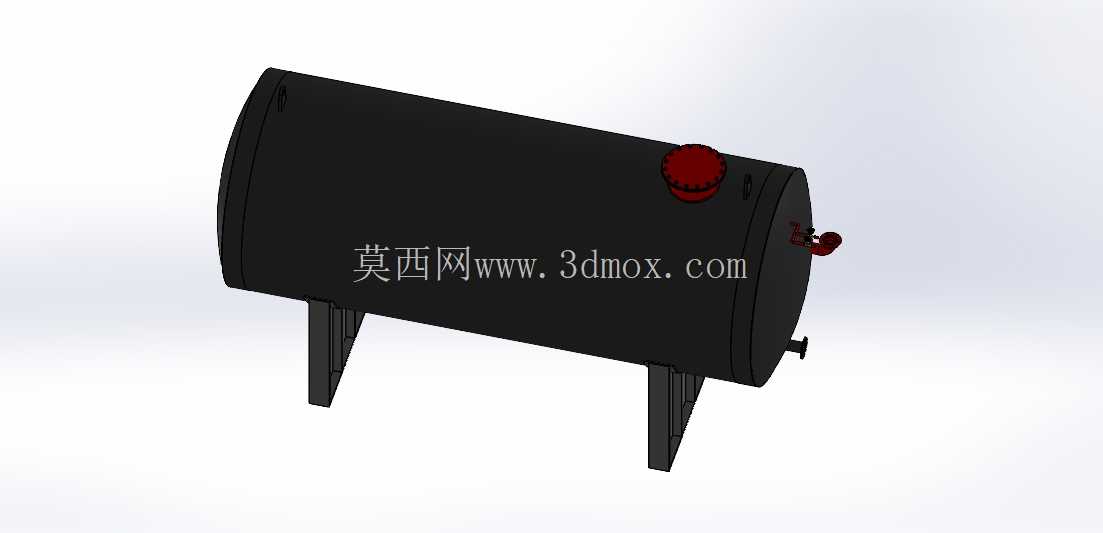

　　在中小型工业循环供水、分布式暖通补水、小型生产工艺储水环节中，卧式储水罐体的应用占比远高于立式罐体，核心原因在于卧式结构的重心更低，对安装基础的承重要求更宽松，同时侧面排布的接口更适配现场管线的水平走向，不需要额外做大量竖向弯头转接，能有效降低管路沿程阻力。这款卧式储水罐体的设计，首先从安装边界做了前置约束：整体采用圆柱筒体搭配两端标准椭圆封头的结构，筒体长度与直径的比值控制在2.1:1，这个比例既可以避免长径比过大导致的筒体中部挠度变形，也不会因为长径比过小造成罐体占地面积过大，适配大多数厂房内靠墙安装、设备夹层安装的空间限制。

　　支撑结构采用两个对称布置的板式支脚，支脚与筒体下表面采用全周焊接连接，支脚底板预留了螺栓安装孔，安装时可以直接通过膨胀螺栓固定在混凝土基础或者设备钢架平台上，支脚的高度经过核算，确保罐体底部最低点距离安装面留有120mm的操作空间，方便后期做罐体底部排污、防腐层检修作业，不会因为空间局促导致维护工具无法操作。罐体顶部设置了带密封端盖的注入口，端盖采用快拆式螺纹连接结构，日常加注液体、清理罐体内部杂物时不需要借助大型工具就能开启，注入口的位置偏离筒体中心轴线150mm，避开了顶部管线的常规排布区域，不会和现场的溢流管、通气管产生位置干涉。

　　罐体侧面的接口做了分层排布：上部接口用于连接溢流管路，当罐内液位超过设定安全高度时可以自动溢流排出，避免罐内压力过高；中部接口为出水口，连接下游供水泵组的吸入端，这个位置的选取刚好避开了罐体底部的沉渣区域，能减少出水携带的杂质；下部靠近支脚的位置设置了排污口，日常停机维护时可以完全排空罐内的存水和沉积的杂质，排污口采用外螺纹连接，方便对接排污软管。设计过程中对筒体的壁厚做了针对性校核，针对常压储水的使用场景，筒体壁厚选取4mm的碳素钢板卷制焊接，两端封头采用和筒体等厚度的标准椭圆封头冲压成型，所有焊接位置都做了连续满焊处理，焊接后做煤油渗透试验排查渗漏点，确保罐体在满水状态下不会出现渗漏问题。考虑到户外安装或者低温环境使用的需求，筒体外部预留了30mm的保温层安装间隙，后期可以直接在罐体外部包裹橡塑保温棉或者聚氨酯保温层，不需要额外改动罐体本身的结构。支脚的位置设计也做了受力优化，两个支脚分别距离两端封头的焊缝位置200mm，这个位置刚好是筒体满水状态下的受力支撑最优位置，能让筒体的弯矩分布更均匀，避免长期满水运行后筒体出现局部凹陷变形。罐体端部还预留了液位计安装接口，可以根据使用需求加装玻璃管液位计或者磁翻板液位计，实时观测罐内的液位高度，不需要人工开盖查看。

　　在三维建模过程中，所有的接口位置都做了同轴度约束，支脚的安装面做了共面约束，确保后期出工程图时尺寸标注准确，生产加工时不会出现位置偏差，模型的所有倒角、焊缝预留位置都按照实际加工工艺做了处理，没有出现不符合加工逻辑的尖锐棱角或者干涉结构。针对不同的使用场景，这款罐体的接口尺寸可以做适配调整，比如用于循环冷却水系统时，进出水口可以加大通径，降低水流速度，减少水泵的吸入阻力；用于小型生活供水储水时，可以在内部增加防腐涂层，满足饮用水存储的卫生要求。整体结构没有复杂的异形曲面，所有零部件都可以采用常规的板材切割、卷制、焊接工艺加工完成，不需要定制特殊的加工模具，生产制造成本较低，适合批量加工制作，也方便现场安装时根据实际管线位置做小范围的接口调整。
