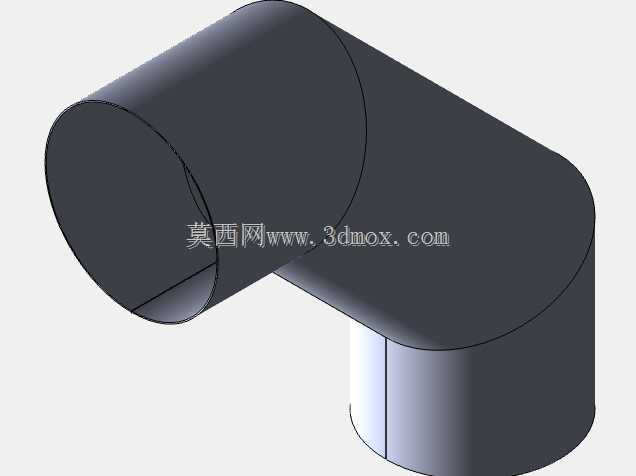

三段拼接式直角弯头金属钣金结构

　　在通风除尘、物料气力输送、低压流体管路布设场景中，直角转向是管路排布无法回避的结构需求，这类三段拼接式弯头金属板结构，正是为解决管路90度转向时的流阻控制、加工便捷性、安装适配性问题设计的钣金类管路构件。不同于一体冲压或铸造成型的弯头，三段式板件拼接的结构，从加工端就降低了小批量定制场景的制造成本，不需要开制专用成型模具，仅通过常规的钣金下料、卷制、焊接工序就能完成成品制作，对于现场改造、非标管路定制的项目来说，能大幅缩短构件的加工周期，适配项目现场的灵活调整需求。

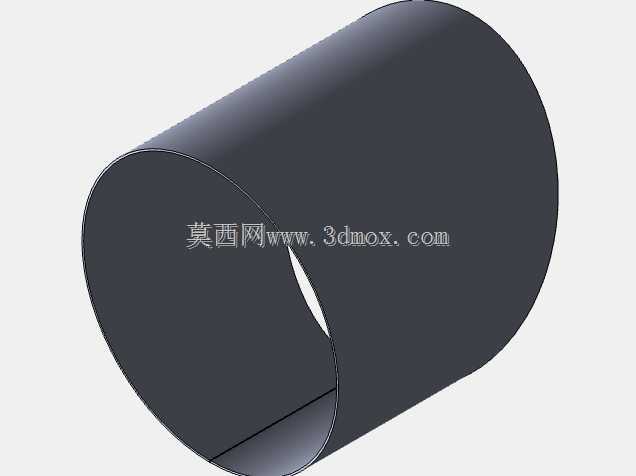

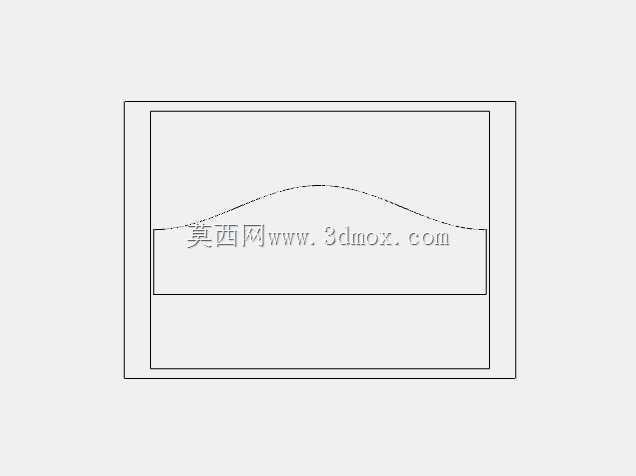

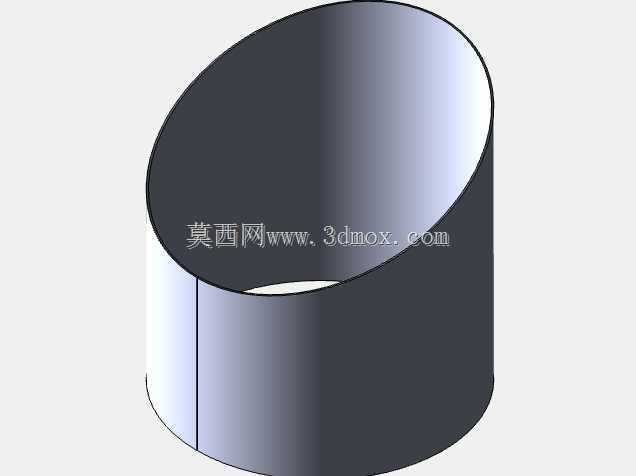

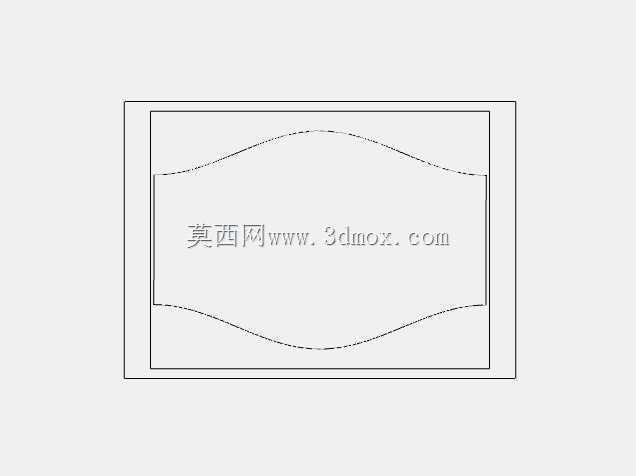

　　从实际使用场景来看，这类弯头常应用在车间除尘通风管道、小型粉体输送管路、低压排风系统中，因为采用金属板材制作，结构本身具备足够的结构强度，能承受管路内部的常规风压、轻微物料冲刷，相比塑料材质的弯头，抗老化、抗温度变形的能力更强，在常温至150摄氏度的工作环境下都能保持结构稳定性，不会因为长期受热出现接口变形漏风的问题。设计这类三段拼接弯头时，核心要处理的是各段板件的拼接接缝位置、卷制成型后的曲率匹配问题，三段板件分别对应弯头的两个端段直边部分和中间转向弧段部分，每段板件下料时的展开尺寸需要结合板材厚度、卷制回弹量做补偿，避免卷制后出现接缝错位、拼接间隙过大的问题，中间弧段的曲率半径设计参考常规管路系统的流阻要求，曲率半径取管路直径的1.5倍，这个参数下气流或物料经过转向位置时的阻力损失处于较低水平，不会因为转向过急造成管路局部积尘、物料堵塞的问题。

　　从安装边界来看，弯头的两个连接端为等径圆形接口，接口端面预留了法兰对接或者套接的余量，安装时可以直接和同管径的直段管路配合，不需要额外做变径处理，两个接口的轴线保持严格垂直，安装后能保证管路转向角度的精度，避免因为接口角度偏差造成后续管路安装出现应力集中。结构的焊缝位置设计在弯头的外侧弧面和内侧弧面的拼接处，焊接完成后做打磨平整处理，不会在管路内壁形成突出的焊瘤，减少物料输送时的挂壁风险，同时外壁的焊缝打磨后做防锈处理，能适应车间内的常规潮湿、多尘环境，延长构件的使用寿命。

　　在建模过程中，每段板件的壁厚保持均匀一致，卷制后的圆弧面保持光滑过渡，没有局部的凹陷或凸起，拼接接缝处的配合间隙控制在钣金焊接允许的公差范围内，既不会因为间隙过大造成焊接焊穿，也不会因为配合过紧造成装配时无法对位。这类三段式结构相比整段弯制的弯头，还有一个明显的优势是运输过程中可以做扁平化包装，减少运输时的空间占用，到达安装现场后再完成拼接焊接，对于远距离供货的项目来说能降低不少物流成本，同时如果某一段板件在安装过程中出现磕碰变形，只需要单独更换对应的板件段，不需要整体报废整个弯头，降低了现场安装的损耗成本。在实际选型应用时，需要结合管路内部的输送介质特性调整板材厚度，如果是输送带有磨损性的粉体物料，可以适当增加板材壁厚提升耐磨性能，如果是普通通风排风场景，采用常规壁厚的板材就能满足使用需求，接口尺寸可以根据对接的管路直径做等比例缩放，不需要改动整体的三段拼接结构逻辑，适配不同管径的管路布设需求。
