PN16DN50不锈钢板式法兰结构设计

在石油化工装置的管廊排布、市政燃气输配管线、电厂汽水循环管路、水处理厂的工艺管线架设场景中，法兰是实现管段之间、管段与设备之间可拆卸密封连接的核心承压部件，本次呈现的PN16公称压力等级、DN50公称通径的板式不锈钢法兰，是中小口径管路系统里应用频次极高的连接件品类。从实际工况适配角度看，这类板式法兰的核心作用是通过螺栓预紧力挤压法兰密封面间的垫片，在1.6MPa的额定工作压力下实现管路介质的无泄漏输送，适配的介质涵盖常温清水、低压蒸汽、市政燃气、弱腐蚀性化工流体等多种工况，不锈钢材质的选型也让它能在潮湿、弱腐蚀的户外或厂区环境下长期服役，避免普通碳钢法兰容易出现的锈蚀剥落问题，降低管路运维的更换频次。

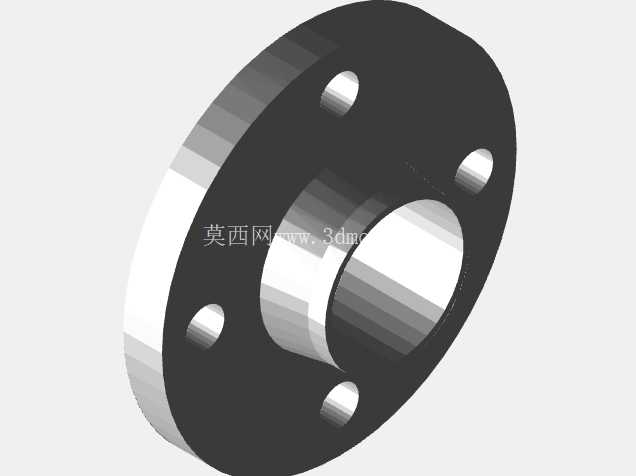

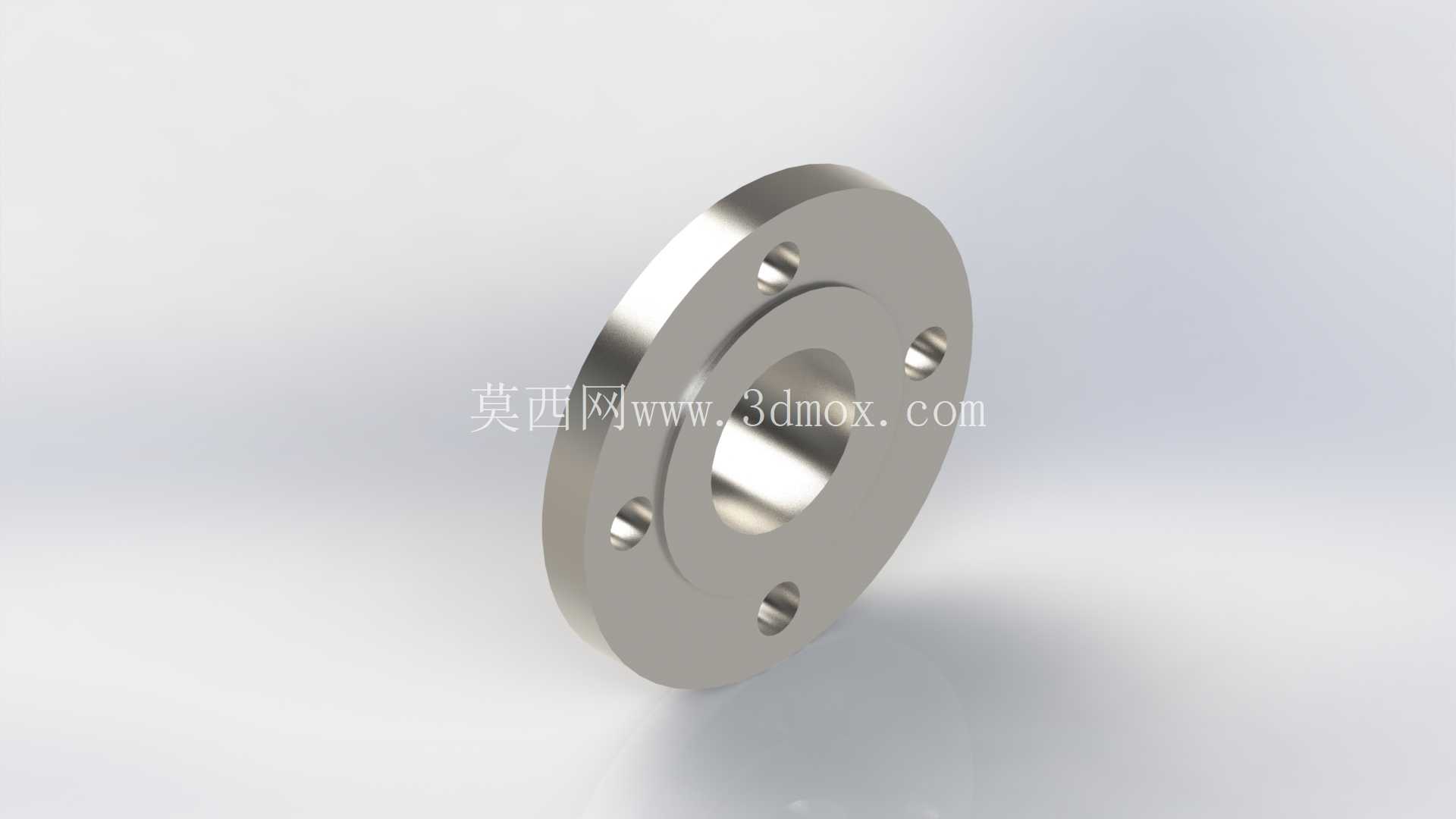

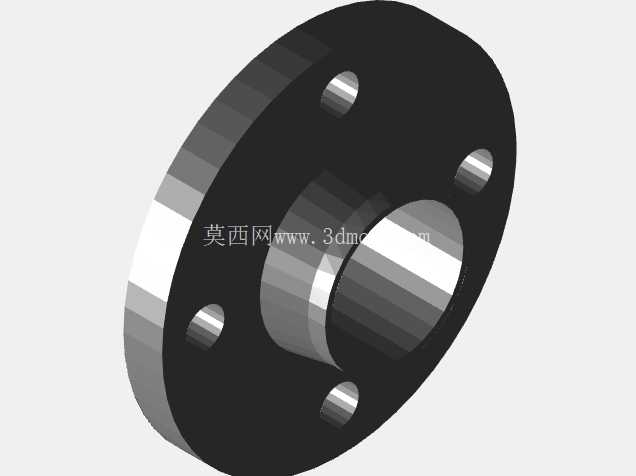

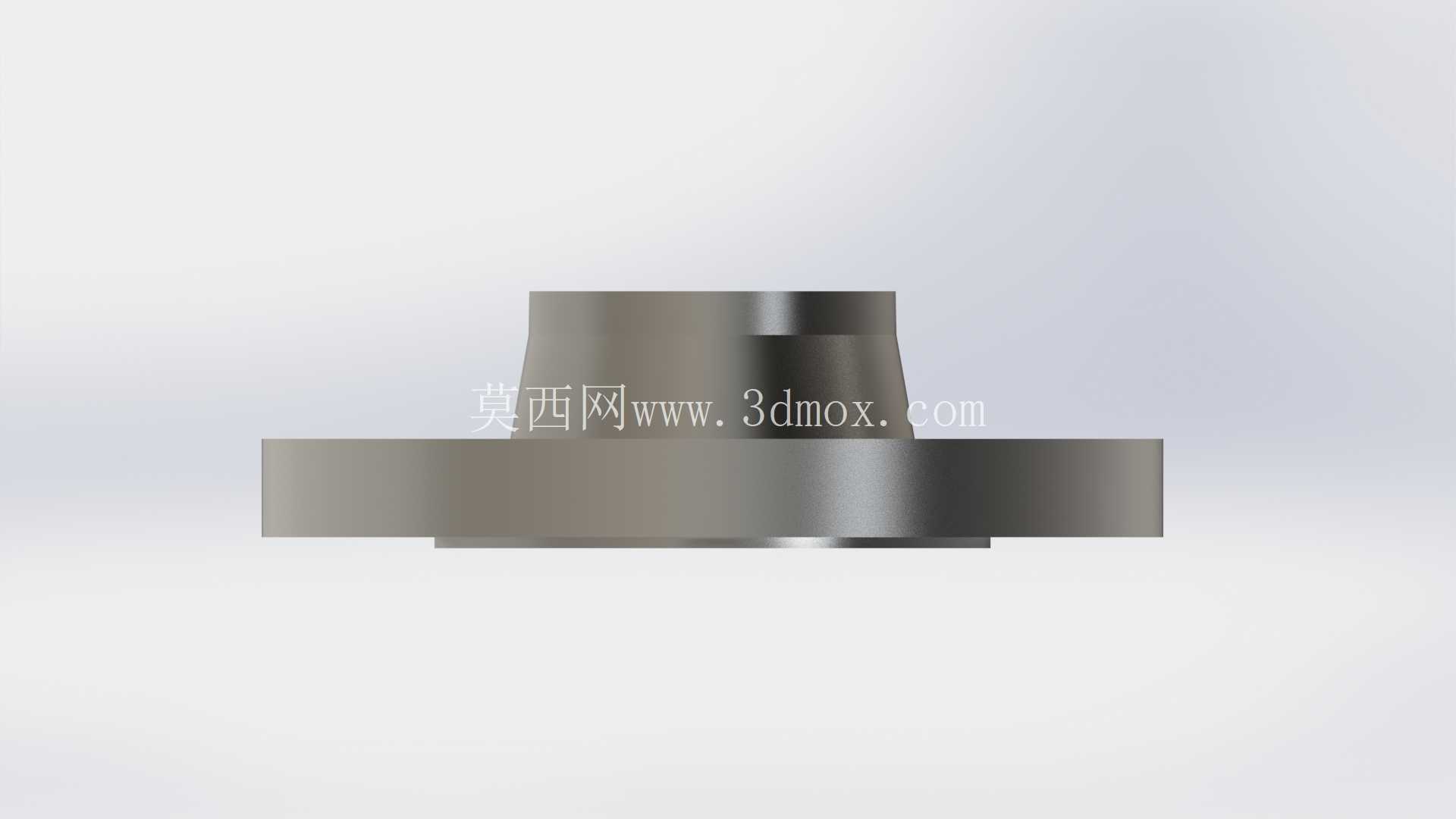

从结构设计逻辑来看，这款板式法兰采用突面密封结构，法兰盘整体为圆盘式切削成型结构，中心为与DN50通径匹配的直通流道，流道一端带有凸起的短颈结构，短颈外径与对接钢管的外径尺寸匹配，现场安装时可直接将短颈与对接钢管进行角焊连接，相比平焊法兰的对中难度更低，焊接作业时的操作空间更充足。法兰盘上沿圆周均匀分布4个螺栓通孔，孔位的分度圆直径、螺栓孔直径严格匹配PN16压力等级DN50规格的法兰尺寸标准，安装时可与同压力等级、同通径的阀门、泵体接口、其他管段法兰实现完全互换，不需要额外进行孔位修配。法兰盘的厚度经过承压强度校核，在1.6MPa的内压作用下，法兰盘不会出现翘曲变形导致的密封面泄漏，密封面的表面粗糙度控制在合理区间，既能保证垫片被充分挤压填充密封间隙，又不会因为表面过于粗糙导致垫片被剪切破损。

从安装边界维度考量，这款法兰的整体外径尺寸控制在适配DN50PN16等级的标准范围内，安装时相邻螺栓的操作空间充足，使用普通扭力扳手即可完成螺栓的对称预紧作业，不需要特殊的安装工装。法兰的轴向总长度较短，在管线排布空间紧凑的场景下，比如车间内的工艺管线夹层、设备进出口的狭小安装空间，这类板式法兰相比带颈对焊法兰的轴向占用空间更小，能有效压缩管线排布的总长度，提升空间利用率。在实际选型应用中，这类板式法兰通常搭配非金属垫片或者金属缠绕垫片使用，预紧螺栓时需要按照对角顺序分次逐步拧紧，避免法兰盘受力不均出现局部翘曲，日常运维时只需要定期检查螺栓预紧力是否出现衰减，及时补紧即可维持密封性能。

从建模细节来看，模型完整还原了法兰的所有结构特征：短颈处的焊接坡口角度、螺栓孔的倒角处理、密封面的加工纹理、法兰盘外缘的圆角过渡都做了精准还原，没有做过度的结构简化，结构设计人员可以直接将该模型导入管路装配体中进行干涉检查，验证法兰与周边管线、设备、支吊架的空间位置是否存在冲突，也可以基于该模型快速生成工程图纸，提取加工所需的尺寸参数，减少重复建模的工作量。对于设备选型人员来说，可通过该模型直观了解法兰的外形结构，提前核算安装所需的空间尺寸，确认与现有管路系统的适配性，避免选型错误导致的现场安装返工问题。
