无人机机器人用NEO-M8T定位主板结构

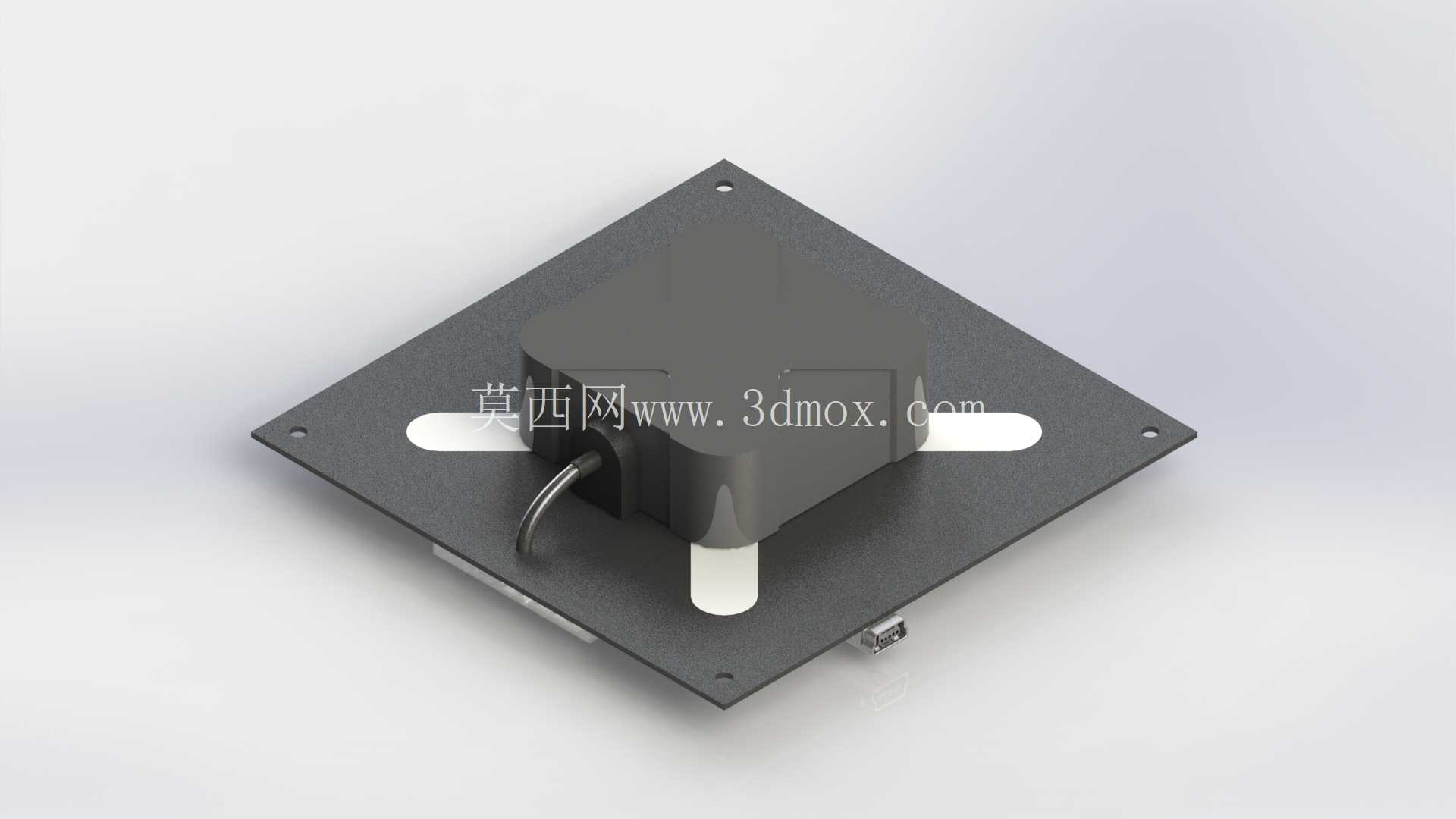

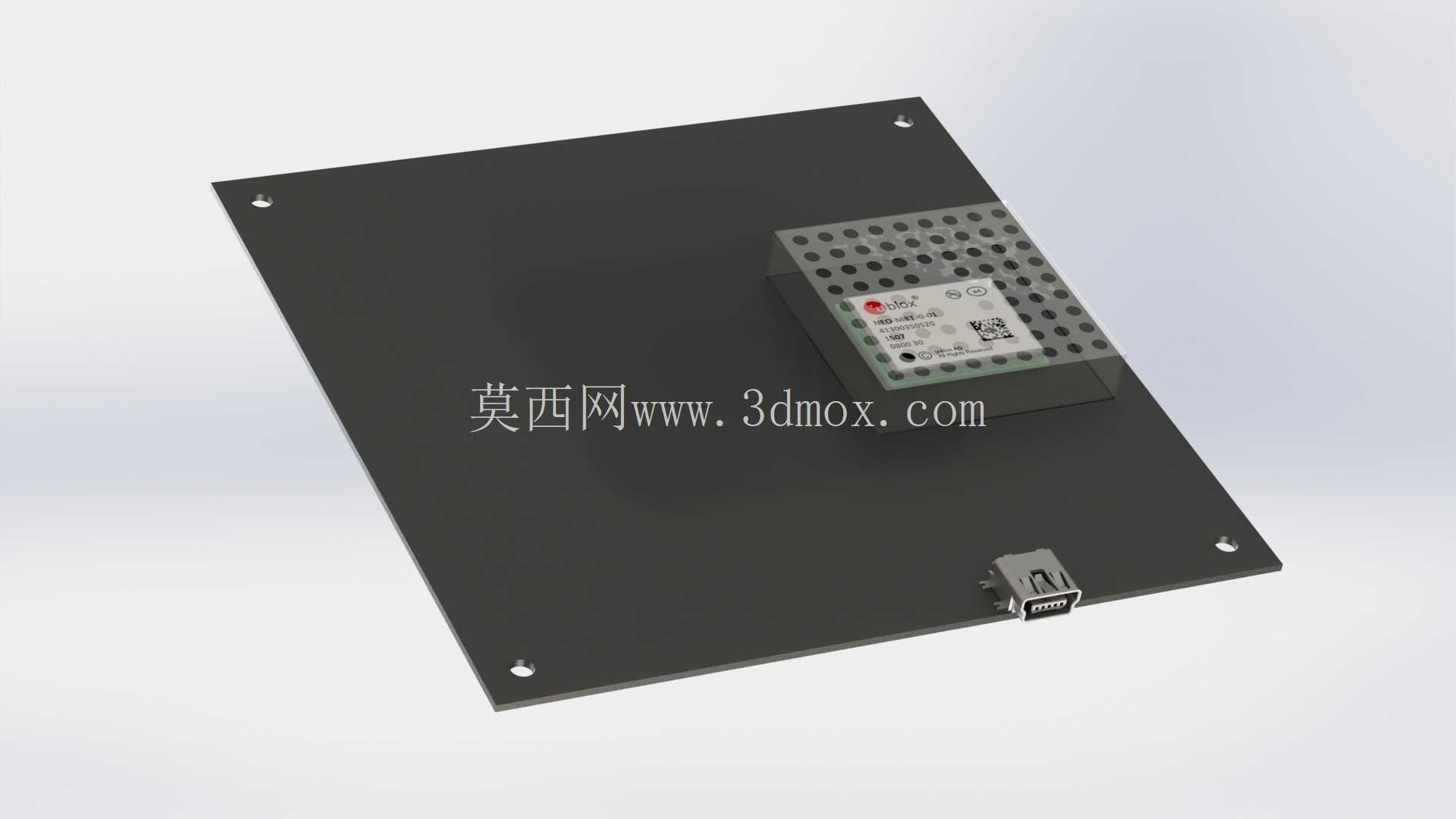

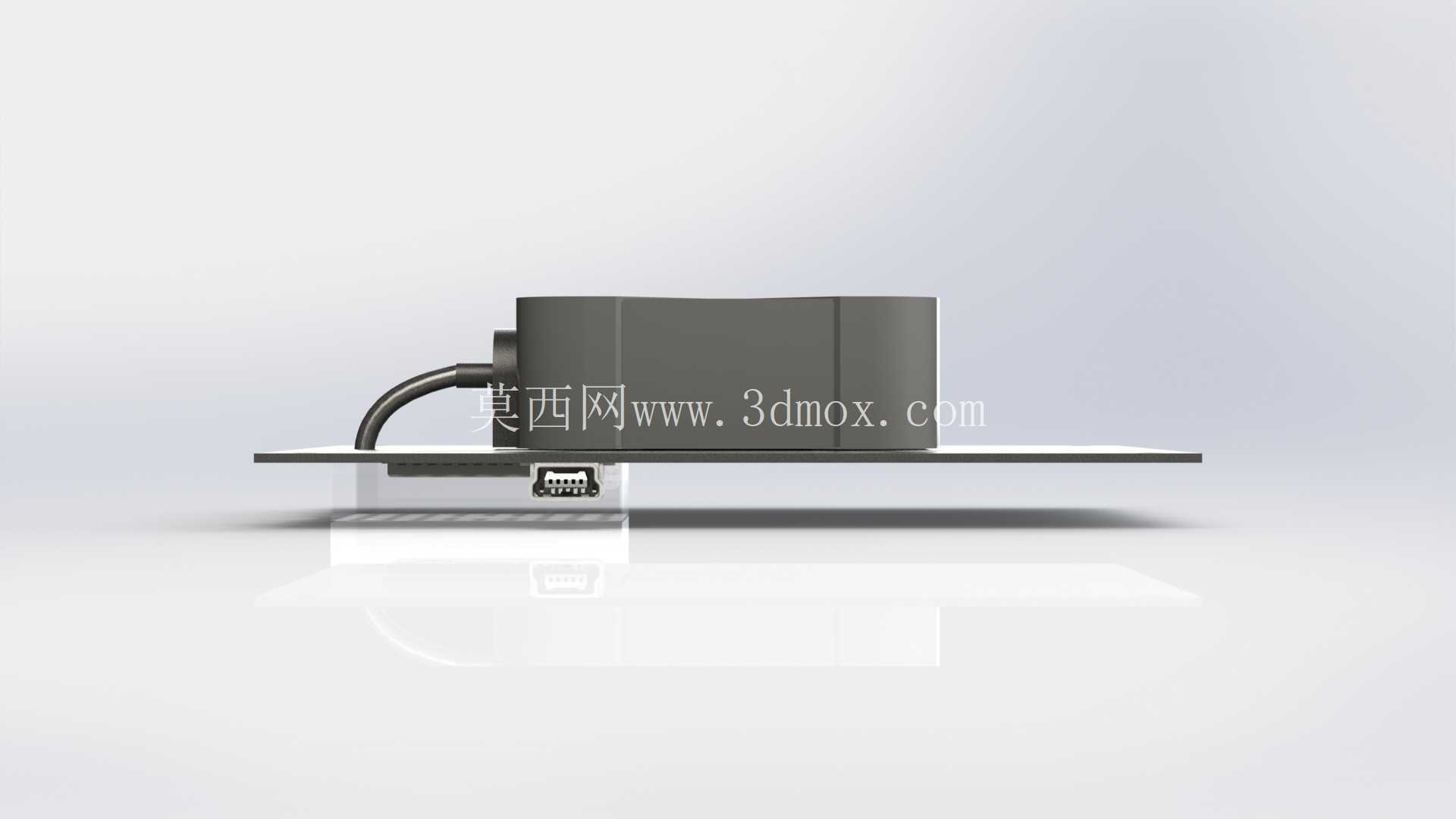

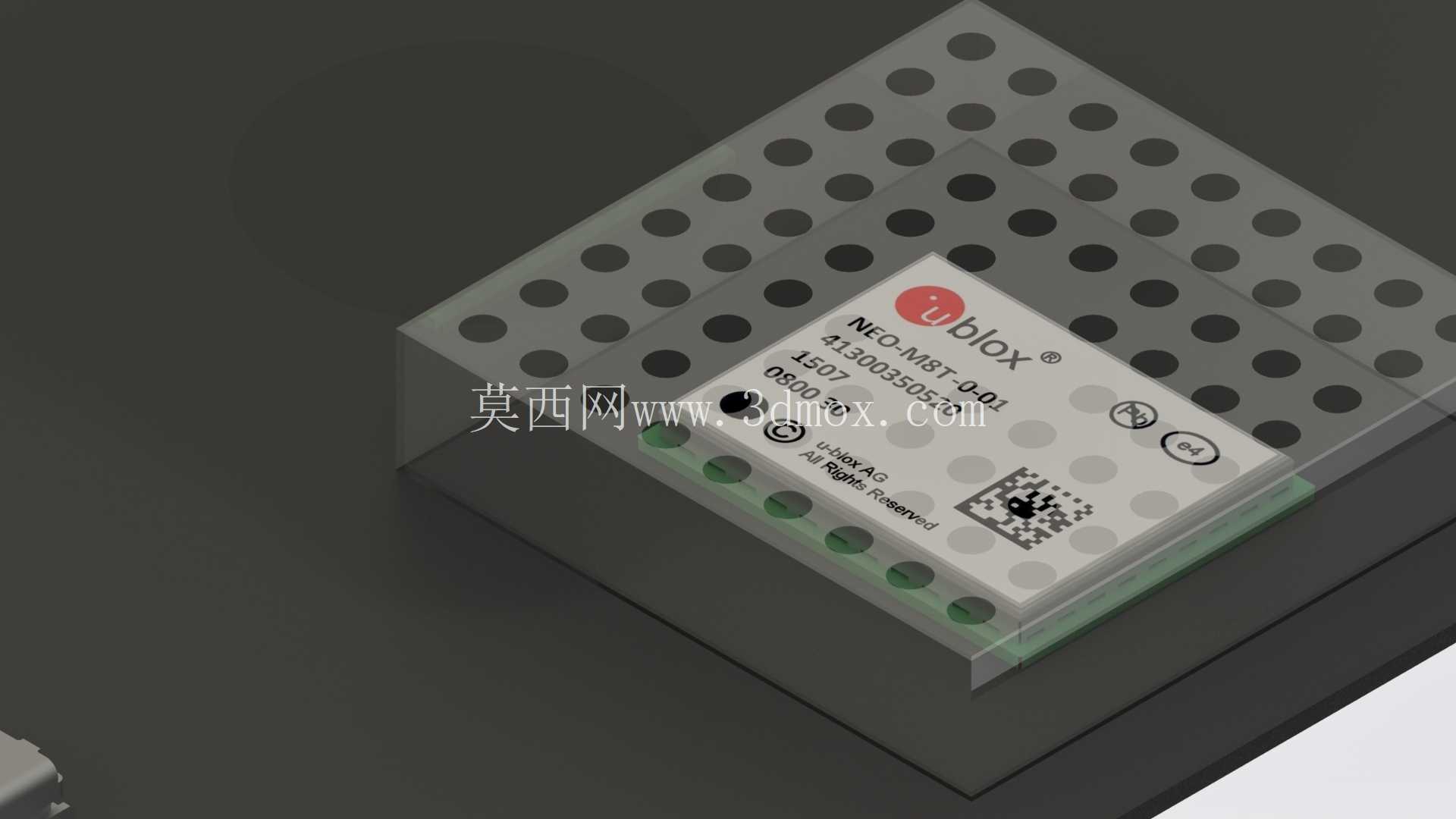

　　从结构上看，主板采用方形安装基板设计，四个角预留了标准安装孔位，安装孔的位置公差控制在0.1mm级别，适配市面上绝大多数无人设备的GNSS模块安装仓尺寸，不需要额外做转接板就能直接固定，安装面的平整度做了管控，避免锁附螺丝的时候因为板面翘曲导致核心模块受力虚焊。核心模块部分做了凸起的屏蔽罩结构，屏蔽罩和基板之间采用导电胶条密封，既可以阻挡外部电磁干扰窜入射频链路，也能避免模块自身的射频信号对外辐射干扰其他机载设备，屏蔽罩的高度控制在合理范围，不会和上层的GPS天线结构产生干涉，同时预留了天线馈线的出线空间，馈线接口采用侧置设计，不会占用主板上方的净空区域，保证天线信号接收不受遮挡。在做无人系统定位模块选型和结构适配的时候，最先要考虑的就是复杂电磁环境下的信号稳定性，尤其是大电流驱动的地面机器人或者工业级无人机，动力回路的电磁干扰很容易把GNSS信号压下去，导致定位漂移甚至丢星，这也是很多户外作业无人设备在实际跑场时最常遇到的问题。这款定位主板的设计逻辑，就是从硬件层面先把抗干扰的底子打牢，没有把信号处理的压力全丢给后端算法，而是在射频前端就做了完整的链路优化。射频前端的电路布局上，高增益低噪声放大器紧挨着天线馈点布置，尽可能缩短射频信号的传输路径，减少传输过程中的信号损耗和干扰引入，低噪声放大器的增益参数经过调校，不会因为增益过高导致信号饱和，也不会因为增益不足让有用信号被底噪淹没。之后的声表面波带通滤波器只允许GNSS频段的信号通过，把带外的干扰信号全部滤除，尤其是动力系统电调、电机产生的宽带电磁干扰，经过这一级滤波之后就能衰减到不会影响信号解调的水平。

　　电路上还集成了完整的电磁干扰和射频干扰保护电路，在遇到近距离强电磁辐射或者静电放电的时候，保护电路会快速动作，避免核心定位芯片被浪涌打坏，这一点对于在复杂工业现场作业的机器人来说尤为重要，很多现场的焊接设备、大功率无线通讯设备都会产生很强的电磁脉冲，没有保护电路的定位模块很容易在这种环境下损坏。从信号性能来看，整板的信噪比做了针对性优化，即使在多径反射比较严重的楼宇间或者厂区环境下，也能保持稳定的信号锁定，支持实时动态定位的信号输出，能够给RTK解算提供足够干净的原始观测数据，不会因为信号质量差导致整周模糊度解算失败，影响定位精度。

　　在做三维建模的时候，要特别注意安装孔的相对位置尺寸，还有核心模块的凸起高度，以及侧置接口的伸出长度，这些尺寸直接影响到整板在设备仓内的装配兼容性，要是尺寸把控不准，很容易出现装上去之后和仓内其他结构干涉，或者接口对位不准没法接线的问题。另外主板底部的元器件高度也要做核对，避免安装时底部元器件和安装面的凸台产生挤压，导致元器件脱落或者焊点开裂。实际应用中，这款主板既可以装在多旋翼无人机的顶部天线仓内，配合外置GNSS天线实现高精度定位，也可以装在地面巡检机器人的控制仓内，作为导航定位的核心传感器，不管是高速飞行的无人机还是低速行进的地面机器人，这套射频前端设计都能提供足够稳定的信号输出，不会因为设备自身的电磁干扰导致定位异常。

　　在结构设计的时候，还要考虑主板的散热问题，虽然定位模块的整体功耗不高，但是低噪声放大器在长时间工作的时候还是会产生一定的热量，屏蔽罩本身可以作为散热结构把热量传导到安装基板上，再通过安装基板固定到设备的金属结构件上实现被动散热，不需要额外加装散热片，节省了仓内的安装空间。布线的时候，射频走线全部做了50欧姆阻抗控制，并且做了完整的接地屏蔽，避免和板上的电源走线产生串扰，电源入口也做了滤波处理，把电源回路带入的纹波干扰滤除干净，从电源、信号路径、屏蔽结构多个维度保证信号质量。
