160转110异径地下排水三通接头

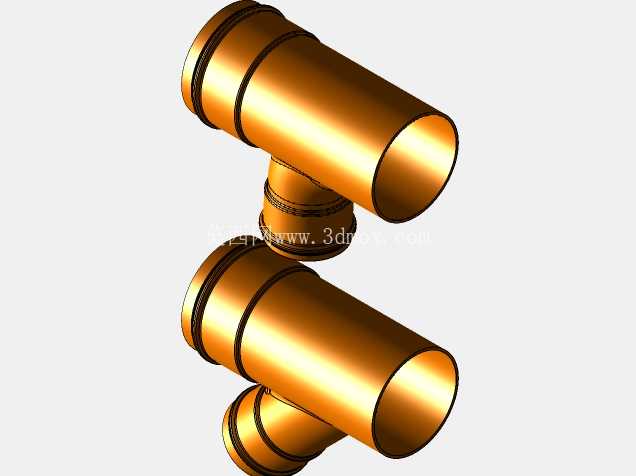

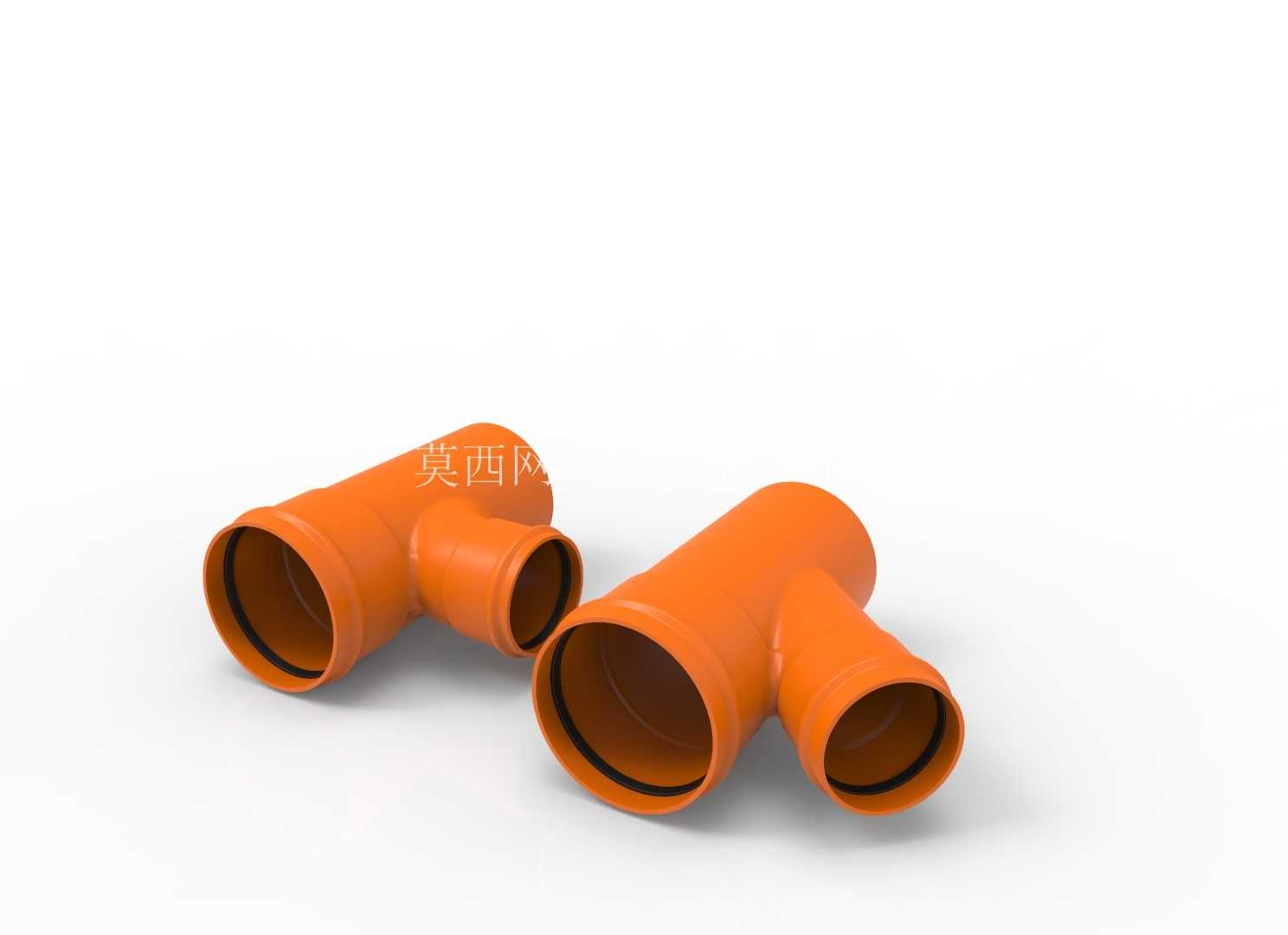

在市政地下排水管网、建筑室外雨污分流系统的管线布设作业中，异径三通接头是解决不同管径管线交汇分流、支管接入需求的核心连接件，本次建模的160-110mm规格地下排水接头，正是针对主管道公称直径160mm、支管公称直径110mm的交汇场景设计，适配常规埋地排水用硬聚氯乙烯管材的安装公差要求。从实际工程应用来看，这类接头主要承担两个核心功能：一是实现主排水管线的连续贯通，保证大流量排水路径的通流截面无突变，避免因管径骤变引发的淤积、堵塞问题；二是完成小口径支管的侧向接入，常见于楼宇室外排水支管接入市政主排污管、小区雨水收集支管汇入主排水干管、地下车库排水横管转接立管等场景，埋地安装时可适配0.8-2.5m的常规覆土深度，满足城镇排水工程的施工规范要求。

在结构设计层面，这款接头采用45°斜向支管布局，相较于90°正三通，可大幅降低水流交汇时的局部阻力系数，减少支管出水对主管道水流的冲击扰动，同时能有效避免污水中裹挟的纤维、砂石等杂物在交汇拐角处沉积，降低后期管网疏通维护的频次。接头两端承口内置橡胶密封胶圈槽，安装时配套对应规格的三元乙丙橡胶密封圈，可适应埋地环境下的土壤不均匀沉降、管材热胀冷缩带来的轴向位移，密封承压能力满足无压排水管网的渗漏防控要求，杜绝地下水入渗、污水外渗污染土壤的风险。建模过程中严格参照现行排水管件的尺寸公差标准，主承口内径匹配160mm管材的外径公差范围，支管承口内径匹配110mm管材的安装间隙，承口深度、胶圈槽的截面尺寸完全贴合实际施工的安装余量要求，所有过渡圆角均做圆弧处理，避免应力集中导致的管件受压开裂问题。

从安装边界条件来看，这款接头安装时无需额外的法兰转接或焊接工序，采用常规的橡胶圈承插连接工艺即可完成装配，施工时主管道轴线与支管轴线的夹角固定为45°，可根据现场管线走向调整接头的周向安装角度，适配不同方向的支管接入需求。接头外壁采用等壁厚设计，壁厚取值满足埋地工况下的环刚度要求，可承受覆土压力、地面过往车辆的动荷载冲击，不会因长期受压出现变形、塌陷问题。建模时还原了接头的所有细节特征，包括承口端部的倒角导向结构，方便施工时管材顺利插入承口，避免安装过程中胶圈被切边、移位；胶圈槽的止退台阶结构，可保证密封圈在受压时不会被水流冲出承口，长期使用仍能维持稳定的密封性能。

针对地下潮湿、多腐蚀性介质的使用环境，这类接头的外形结构无尖锐棱角，外壁光滑平整，减少与周围土壤的接触应力集中，同时建模时预留了安装定位的基准面，方便施工人员在管沟内快速对齐管线轴线，降低安装错位导致的渗漏风险。不同于常规的同径三通，这款异径斜三通的通流截面经过优化，支管接入处的内壁做了顺滑导流处理，水流从支管汇入主管道时可顺着主水流方向流动，减少紊流产生的噪音与水力损失，在大流量排水工况下仍能维持稳定的排水能力，不会出现局部壅水、排水不畅的问题。对于三维建模从业者与给排水设计人员而言，这款模型的尺寸参数完全贴合工程实际，可直接用于室外排水管网的BIM建模、管线碰撞检查、施工方案模拟等场景，帮助设计人员提前预判管线交汇的安装空间需求，优化管网布设路线，减少现场施工的变更返工。
