压力容器用圆形法兰快开人孔结构设计

在承压类储运、反应设备的结构设计中，人孔是兼顾设备内部检修可达性与壳体承压完整性的核心部件，这套圆形法兰式人孔结构，主要适配常压至中低压工况的立式、卧式储罐，以及反应釜、分离类容器的侧壁或顶部安装需求，为运维人员进入设备内部开展填料更换、焊缝检测、内构件检修、积料清理等作业提供安全通道，日常生产状态下则需保证与壳体等同的承压、密封性能，避免介质泄漏。

从结构设计逻辑来看，该人孔采用带颈对焊法兰作为基座连接结构，颈部的锥度过渡设计能够有效分散壳体开孔带来的应力集中，避免开孔边缘在交变压力、温度载荷下出现疲劳开裂，相比平焊法兰结构更适配存在压力波动的工况。法兰密封面采用突面结构，配套的环形密封垫片夹在上下两片法兰之间，通过周向均匀布置的螺栓预紧力实现密封，螺栓孔的数量与孔径匹配对应压力等级的法兰标准，保证螺栓载荷均匀分布在密封面上，避免局部压应力不足导致的密封失效。人孔盖上方设置的两个U型提手，是考虑到开盖作业时的操作便利性，人孔盖自身重量较大，作业人员可通过提手配合吊装工具或助力装置平稳移开人孔盖，避免开盖过程中密封面磕碰损伤。

安装边界方面，该人孔的下法兰颈部与设备壳体采用全焊透结构连接，焊接前需对壳体开孔位置做补强校核，确认开孔削弱后的壳体强度满足工况要求，必要时可在开孔位置增加补强圈，或直接采用增加法兰颈部厚度的整体补强方式。安装时需保证法兰密封面的平面度公差控制在标准允许范围内，螺栓紧固需遵循对角交叉拧紧的顺序，分三次逐步加载至规定预紧力矩，避免垫片受力不均导致的泄漏。人孔盖开启侧需预留足够的操作空间，保证开盖后人孔盖可平稳放置，不与周边管线、操作平台构件产生干涉，通常人孔中心距离操作平台面的高度设置在700mm至1200mm区间，适配人员进出的操作习惯。

实际工况应用中，该结构人孔可适配多种密封垫片材质，包括耐油橡胶石棉垫、缠绕式垫片、金属包覆垫等，可根据设备内输送介质的腐蚀性、工作温度、压力等级灵活选择，比如储运普通水性介质的常压储罐可选用橡胶垫片，高温油品介质的中压容器则选用金属缠绕垫片提升密封可靠性。日常运维过程中，每次开盖检修后重新封盖时，需检查密封面是否存在划痕、腐蚀凹坑等缺陷，及时更换老化或损伤的垫片，定期检查螺栓的预紧力，避免长期运行后螺栓松弛导致密封失效。对于存在腐蚀性介质的工况，还可根据需求在人孔盖、法兰的过流侧堆焊耐腐蚀层，或整体采用不锈钢材质加工，提升部件的耐腐蚀寿命。

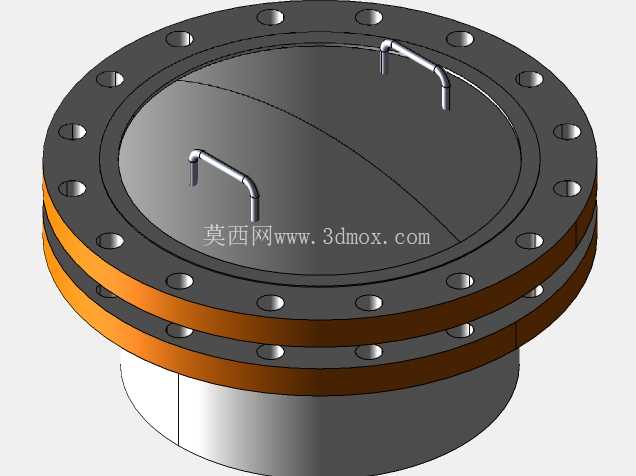

从建模细节来看，该模型完整还原了法兰螺栓孔的分布位置、密封面的凸台结构、提手的折弯弧度以及法兰颈部的过渡曲线，所有配合面的尺寸均遵循对应法兰标准的公差要求，可直接用于设备整体装配的干涉检查，也可作为人孔选型阶段的结构参考，帮助设计人员快速确认人孔安装所需的空间尺寸、连接尺寸，提前规划壳体开孔位置与周边管线的布局，减少设计阶段的错漏碰缺问题。
