多接口法兰式微型气液分离罐体

这套多接口法兰式微型分离罐体，在小型工艺管线、实验室撬装、中试装置以及紧凑型流体处理单元里使用频率很高。现场布置时，它通常被夹在进料管路与后续精密设备之间，承担夹带液滴捕集、杂质沉降缓冲、气相整流与液相收集的作用，避免液态介质直接冲入流量计、调节阀、真空泵或者分析仪表，造成测量偏差、阀口冲蚀甚至密封失效。

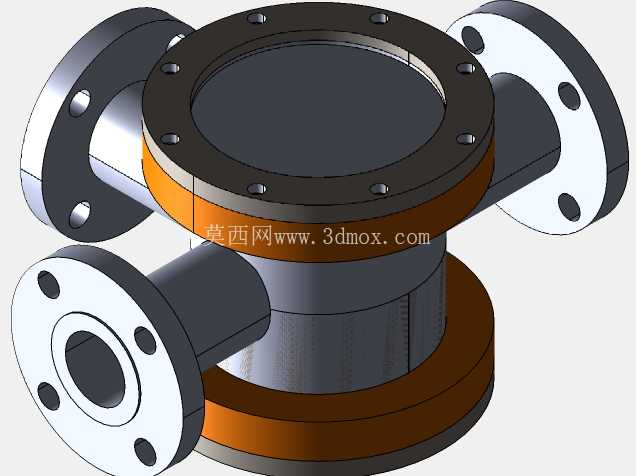

从结构上看，主体采用立式圆筒承压腔思路，上、下端盖通过周向均布螺栓与筒身夹紧，配合密封面形成可拆腔体。顶部大直径法兰端盖并非单纯检修口，它同时决定了内部构件的装入边界：折流板、丝网捕集元件、沉降挡板或者滤芯组件都可以从该开口完成装配与后期清理。端盖螺栓沿法兰圆周均匀排布，拧紧时需要按对角顺序分级加载，防止单侧压紧导致垫片偏载、密封面翘曲。

三个侧向法兰接口的布置值得在选型阶段重点核对。模型中侧向管口分布在筒身不同高度和方位，实际工程里可根据工艺流程定义为进气口、出气口、排液口或备用回流口。较高位置的接口适合引出经过初步分离的气相，较低位置接口有利于液相靠重力汇集后排出；若用于真空系统，低位接口还可衔接自动排液阀，减少停机人工放液。法兰端面采用标准螺栓孔布局，对接时不需要额外焊接转接头，管道预制、现场拆装和密封更换都比较直接。

设计这类小型分离器时，不能只按外形占位建模。筒径首先影响气相通过截面，流速过高会把已捕集液滴重新夹带，流速过低则会让设备体积无谓增大；筒体有效高度需要给液滴沉降、气流转向和液位波动留出空间。侧向管口伸入腔体的位置也有讲究，进料口若正对出口，容易形成短路流，通常需要在内部增加挡板，让来流先撞击壁面或折流元件，再经过扩容降速区完成气液分离。

安装边界方面，设备周围必须预留顶部端盖的拆卸空间，螺栓轴线方向不能被管线、支架或墙板遮挡，否则后期更换垫片和检查内件会非常困难。侧向法兰外侧要留出阀门、短管和紧固件操作位置，底部也应考虑排液阀、积液罐或支架支撑。若装置运行中存在振动，底部支撑不能仅依赖相连管道承重，应在筒体下部设置独立支腿或抱箍支座，并让管道法兰承受合理的对中载荷。

三维建模过程中，法兰盘、筒身、端盖、螺栓孔和密封台阶需要保持同心与装配约束。周向孔位适合用阵列特征控制，孔数、孔径和分布圆直径要与配对法兰一致；筒壁与法兰颈过渡处应保留实际壁厚，避免渲染模型看起来完整却无法用于结构校核。对于需要出工程图的场景，还应进一步补充内件位置、垫片规格、焊缝形式、接管方位角以及检修空间标注，使模型不仅能展示外观，也能服务于加工、装配和现场管路协调。
