管道法兰连接桶式过滤装置结构设计

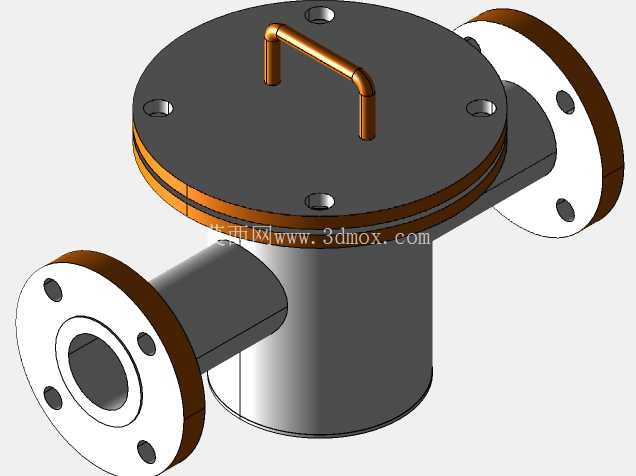

　　在化工流体输送、市政给排水、轻工原料输送这类对管路介质洁净度有明确要求的工况里，管路前置过滤单元是保障后续泵阀、仪表、核心反应设备稳定运行的第一道防线，这款桶式过滤结构就是针对这类水平管路直通安装场景开发的过滤部件。从结构布局来看，整体采用立式桶身搭配双侧水平法兰接口的设计，两个法兰接口的中心轴线保持共线且与桶身轴线垂直，能够直接串接在同管径的水平工艺管路上，不需要额外改变管路走向，安装时只需匹配对应法兰的螺栓孔位完成对接即可，安装边界完全贴合常规水平管路的布设空间，不会额外占用过多垂直或水平方向的安装余量。

　　桶身上部采用快开式平盖结构，盖体顶部设置一体式U型提手，日常清理滤网、更换过滤元件时，只需拆卸盖体与桶身上法兰的紧固螺栓，即可通过提手将盖体连带内部滤篮整体提出，不需要拆解两侧与管路连接的法兰，大幅降低日常维护的操作难度与停机时间；盖体与桶身法兰之间设置密封垫层，能够保证承压工况下的密封性能，避免介质泄漏。进出液口的法兰采用标准凸面法兰结构，法兰盘上的螺栓孔均匀分布，能够适配对应压力等级的常规管路法兰，不需要单独定制连接配件，降低现场安装的适配成本。

　　内部过滤腔的容积设计充分考虑了杂质容纳量，在常规工况下能够容纳较长运行周期内拦截的固体杂质，避免频繁停机清理；流体从一侧法兰进入桶腔后，流道截面突然扩大，流速降低，介质中的大颗粒固体杂质会在重力作用下沉降到桶腔底部，剩余介质透过滤篮的网孔后从另一侧法兰流出，这种沉降加过滤的组合结构，能够有效降低滤网的堵塞速率，延长连续运行时间。设计过程中充分考虑了结构的受力合理性，桶身采用等径直筒结构，承压时筒壁应力分布均匀，上下法兰与桶身、接口法兰与进出液短管的连接位置均做了过渡补强处理，避免应力集中导致的结构变形；盖体上的螺栓孔沿圆周均匀分布，紧固后密封面的压力分布均匀，不会出现局部密封不严的问题。

　　提手的位置设置在盖体重心正上方，提出盖体时能够保持平衡，不会因为重心偏移导致滤篮内积存的杂质洒落回桶腔。在实际选型应用中，这类桶式过滤结构通常安装在泵入口、流量计前端、换热设备入口等关键位置，能够拦截介质中的焊渣、固体结块、管道锈蚀脱落物等大颗粒杂质，避免杂质进入后续设备造成叶轮磨损、流道堵塞、仪表卡滞等故障。相较于Y型过滤器，这种桶式结构的过滤面积更大，流阻更低，杂质容纳量更高，更适合杂质含量相对较高、连续运行周期要求长的工况；相较于角通式过滤器，双侧水平接口的设计不需要改变管路垂直走向，在现有管路改造场景中适配性更强。建模过程中对各部件的配合公差做了合理预留，法兰密封面的平面度、螺栓孔的位置度、盖体与桶身的同轴度都按照常规机械加工的精度要求做了对应设置，既能够保证加工可行性，也能满足现场装配的互换性要求，不需要额外修配即可完成组装。
